5.1
5.1.2

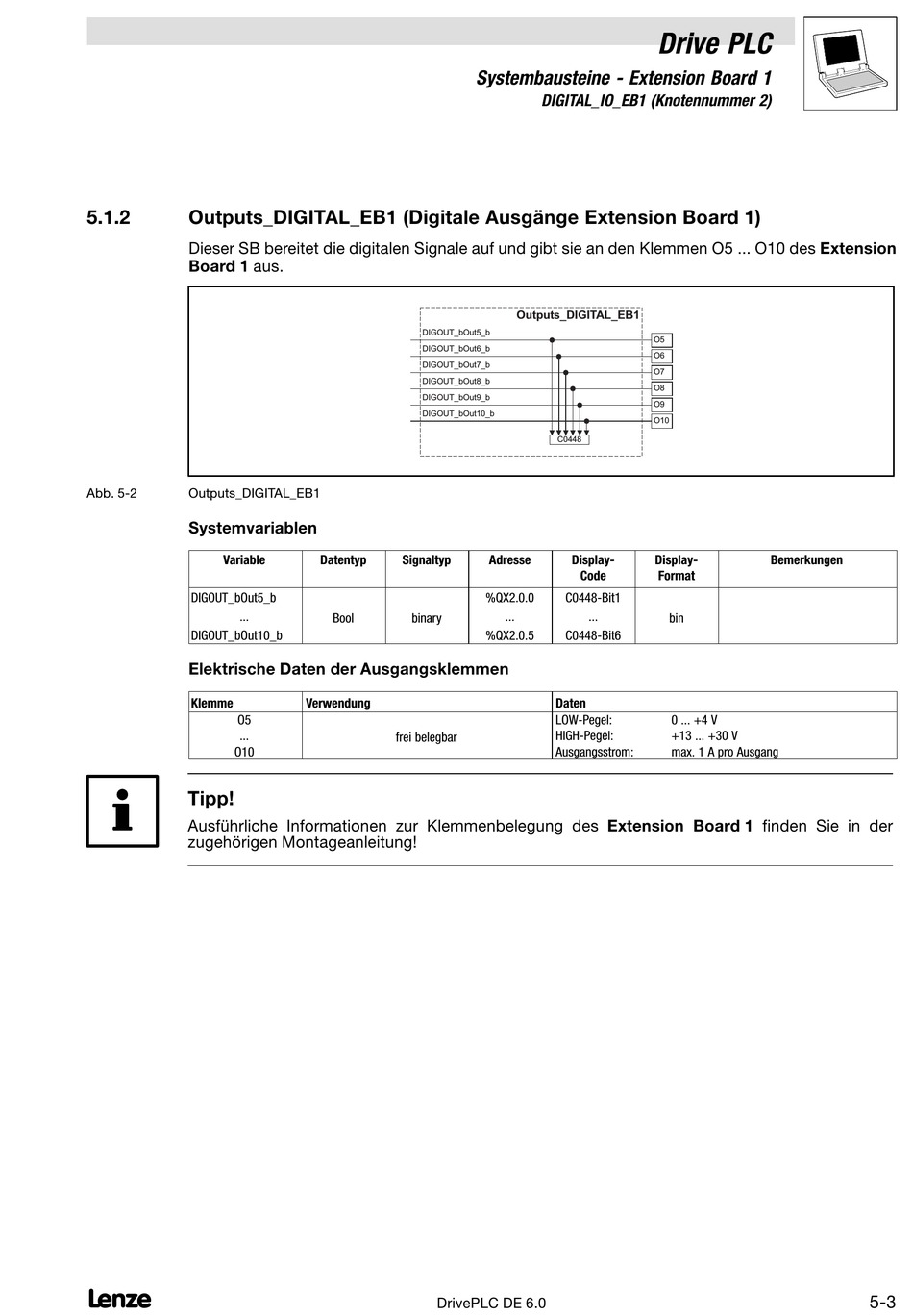

Outputs_DIGITAL_EB1 (Digitale Ausgänge Extension Board 1)
Dieser SB bereitet die digitalen Signale auf und gibt sie an den Klemmen O5 ... O10 des Extension
Board 1 aus.
Abb. 5−2
Outputs_DIGITAL_EB1
Systemvariablen
Variable
DIGOUT_bOut5_b
...
DIGOUT_bOut10_b
Elektrische Daten der Ausgangsklemmen
Klemme
O5
...
O10
Tipp!
Ausführliche Informationen zur Klemmenbelegung des Extension Board 1 finden Sie in der
zugehörigen Montageanleitung!
L
Systembausteine − Extension Board 1
DIGOUT_bOut5_b
DIGOUT_bOut6_b
DIGOUT_bOut7_b
DIGOUT_bOut8_b
DIGOUT_bOut9_b
DIGOUT_bOut10_b
Datentyp
Signaltyp
Bool
binary
Verwendung
frei belegbar
DrivePLC DE 6.0
Drive PLC
DIGITAL_IO_EB1 (Knotennummer 2)
Outputs_DIGITAL_EB1
O5
O6
O7
O8
O9
O10
C0448
Adresse
Display−
Display−
Code
Format
%QX2.0.0
C0448−Bit1
...
...
%QX2.0.5
C0448−Bit6
Daten
LOW−Pegel:
HIGH−Pegel:
Ausgangsstrom:
Bemerkungen
bin
0 ... +4 V
+13 ... +30 V
max. 1 A pro Ausgang
5−3
