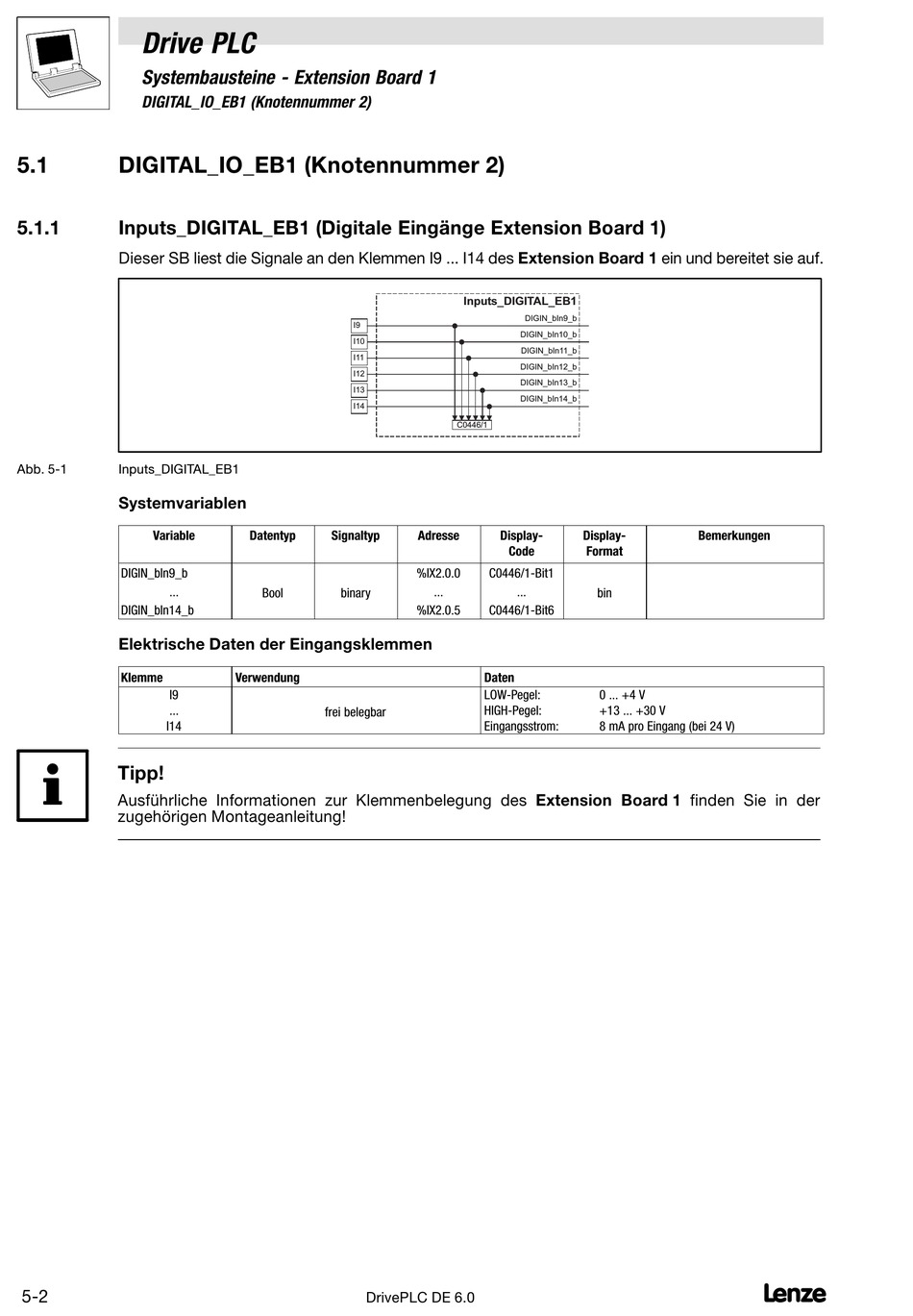

Drive PLC
Systembausteine − Extension Board 1
5.1
DIGITAL_IO_EB1 (Knotennummer 2)
5.1
DIGITAL_IO_EB1 (Knotennummer 2)
5.1.1
Inputs_DIGITAL_EB1 (Digitale Eingänge Extension Board 1)
Dieser SB liest die Signale an den Klemmen I9 ... I14 des Extension Board 1 ein und bereitet sie auf.
Abb. 5−1
Inputs_DIGITAL_EB1
Systemvariablen
Variable
DIGIN_bIn9_b
...
DIGIN_bIn14_b
Elektrische Daten der Eingangsklemmen
Klemme
I9
...
I14
Tipp!
Ausführliche Informationen zur Klemmenbelegung des Extension Board 1 finden Sie in der
zugehörigen Montageanleitung!
5−2
I9
I10
I11
I12
I13
I14
Datentyp
Signaltyp
Bool
binary
Verwendung
frei belegbar
DrivePLC DE 6.0
Inputs_DIGITAL_EB1
DIGIN_bIn9_b
DIGIN_bIn10_b
DIGIN_bIn11_b
DIGIN_bIn12_b
DIGIN_bIn13_b
DIGIN_bIn14_b
C0446/1
Adresse
Display−
Display−
Code
Format
%IX2.0.0
C0446/1−Bit1
...
...
%IX2.0.5
C0446/1−Bit6
Daten
LOW−Pegel:
HIGH−Pegel:
Eingangsstrom:
Bemerkungen
bin
0 ... +4 V
+13 ... +30 V
8 mA pro Eingang (bei 24 V)
L
