Drive PLC

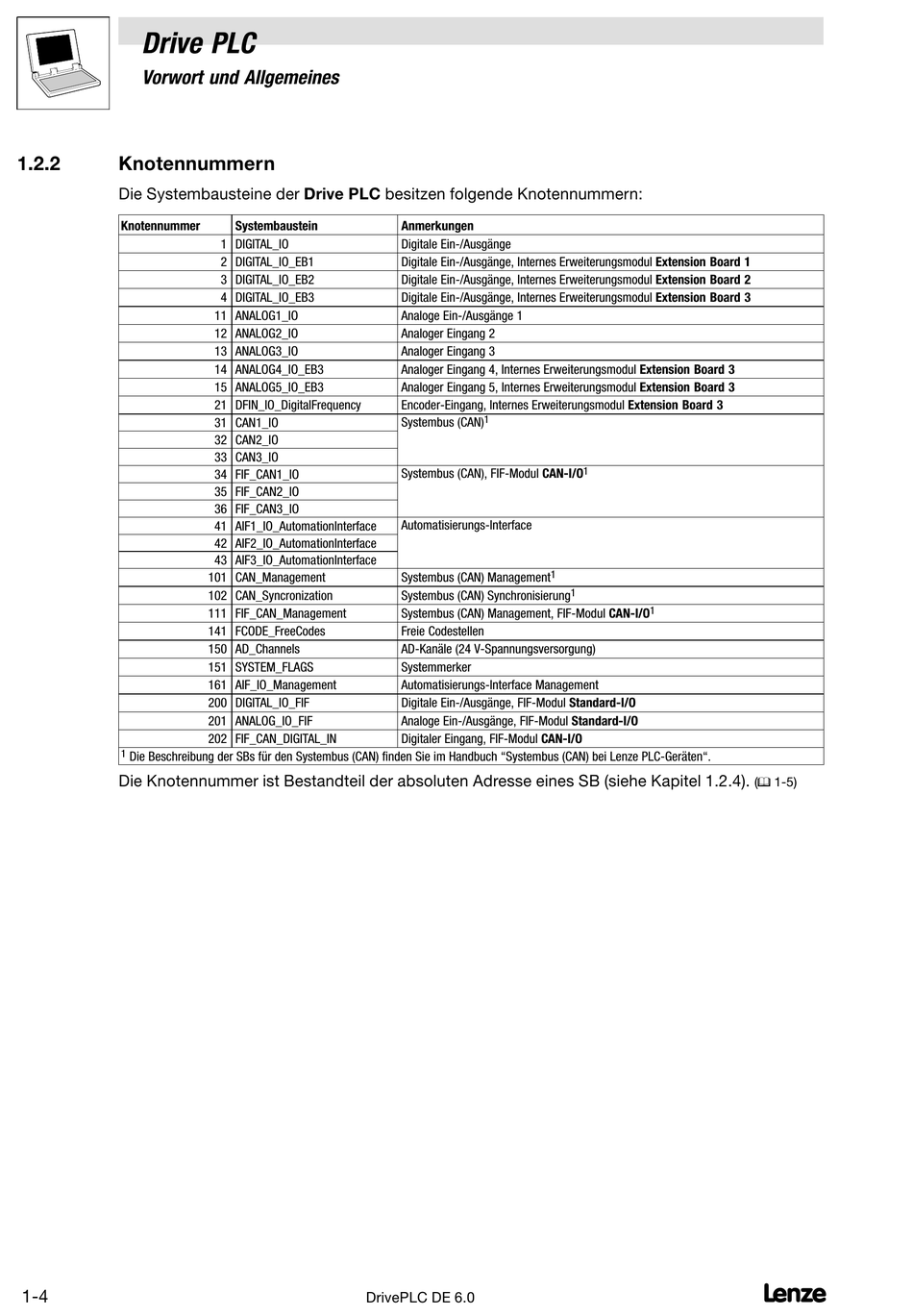

Vorwort und Allgemeines
1.2.2
Knotennummern
Die Systembausteine der Drive PLC besitzen folgende Knotennummern:
Knotennummer
1
Die Beschreibung der SBs für den Systembus (CAN) finden Sie im Handbuch Systembus (CAN) bei Lenze PLC−Geräten .
Die Knotennummer ist Bestandteil der absoluten Adresse eines SB (siehe Kapitel 1.2.4).
1−4
Systembaustein
1 DIGITAL_IO
2 DIGITAL_IO_EB1
3 DIGITAL_IO_EB2
4 DIGITAL_IO_EB3
11 ANALOG1_IO
12 ANALOG2_IO
13 ANALOG3_IO
14 ANALOG4_IO_EB3
15 ANALOG5_IO_EB3
21 DFIN_IO_DigitalFrequency
31 CAN1_IO
32 CAN2_IO
33 CAN3_IO
34 FIF_CAN1_IO
35 FIF_CAN2_IO
36 FIF_CAN3_IO
41 AIF1_IO_AutomationInterface
42 AIF2_IO_AutomationInterface
43 AIF3_IO_AutomationInterface
101 CAN_Management
102 CAN_Syncronization
111 FIF_CAN_Management
141 FCODE_FreeCodes
150 AD_Channels
151 SYSTEM_FLAGS
161 AIF_IO_Management
200 DIGITAL_IO_FIF
201 ANALOG_IO_FIF
202 FIF_CAN_DIGITAL_IN
DrivePLC DE 6.0
Anmerkungen
Digitale Ein−/Ausgänge
Digitale Ein−/Ausgänge, Internes Erweiterungsmodul Extension Board 1
Digitale Ein−/Ausgänge, Internes Erweiterungsmodul Extension Board 2
Digitale Ein−/Ausgänge, Internes Erweiterungsmodul Extension Board 3
Analoge Ein−/Ausgänge 1
Analoger Eingang 2
Analoger Eingang 3
Analoger Eingang 4, Internes Erweiterungsmodul Extension Board 3
Analoger Eingang 5, Internes Erweiterungsmodul Extension Board 3
Encoder−Eingang, Internes Erweiterungsmodul Extension Board 3
1
Systembus (CAN)
Systembus (CAN), FIF−Modul CAN−I/O
Automatisierungs−Interface
1
Systembus (CAN) Management
1
Systembus (CAN) Synchronisierung
Systembus (CAN) Management, FIF−Modul CAN−I/O
Freie Codestellen
AD−Kanäle (24 V−Spannungsversorgung)
Systemmerker
Automatisierungs−Interface Management
Digitale Ein−/Ausgänge, FIF−Modul Standard−I/O
Analoge Ein−/Ausgänge, FIF−Modul Standard−I/O
Digitaler Eingang, FIF−Modul CAN−I/O
1
1
