2.3

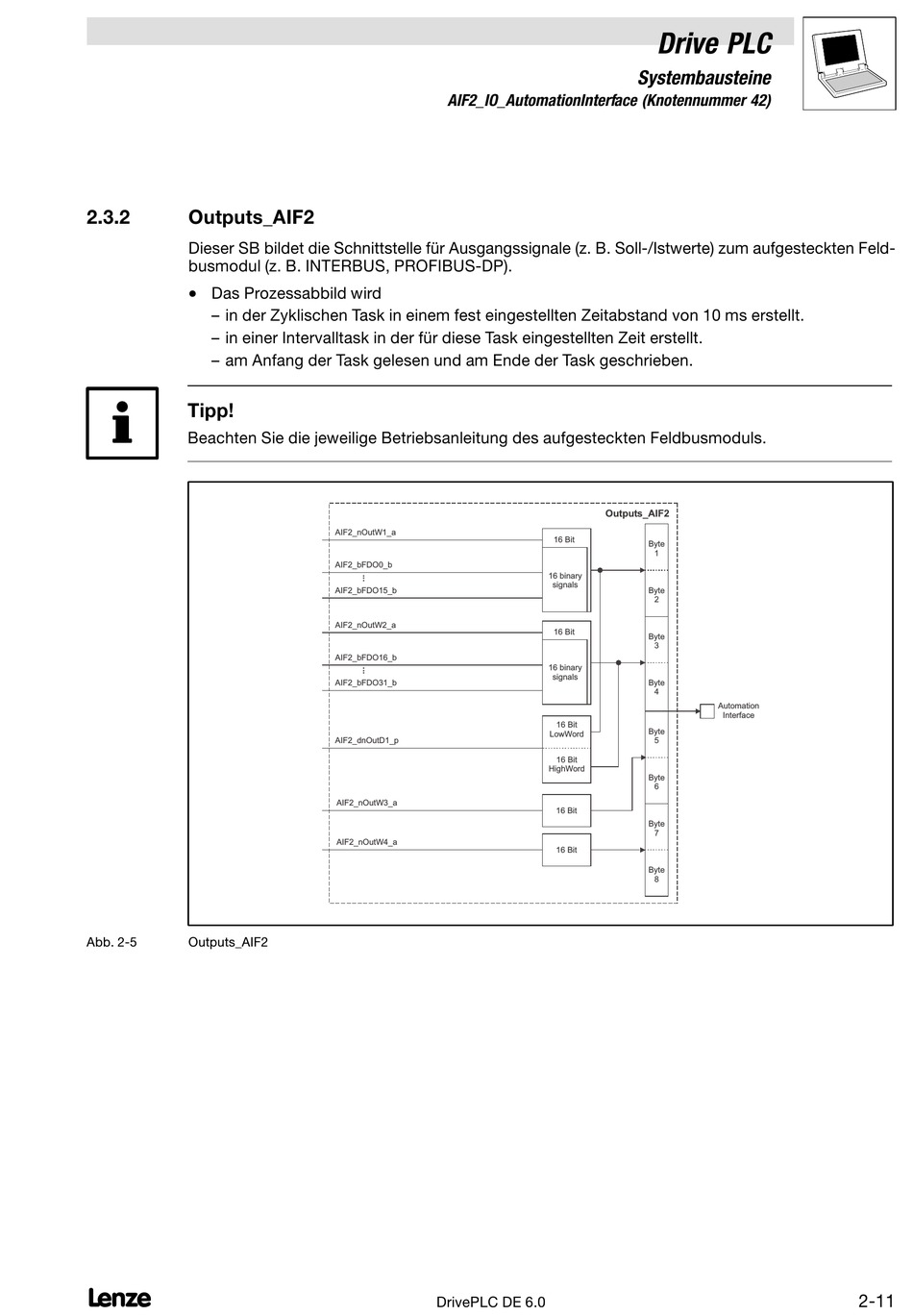

2.3.2
Outputs_AIF2
Dieser SB bildet die Schnittstelle für Ausgangssignale (z. B. Soll−/Istwerte) zum aufgesteckten Feld-
busmodul (z. B. INTERBUS, PROFIBUS−DP).
·
Das Prozessabbild wird
– in der Zyklischen Task in einem fest eingestellten Zeitabstand von 10 ms erstellt.
– in einer Intervalltask in der für diese Task eingestellten Zeit erstellt.
– am Anfang der Task gelesen und am Ende der Task geschrieben.
Tipp!
Beachten Sie die jeweilige Betriebsanleitung des aufgesteckten Feldbusmoduls.
Abb. 2−5
Outputs_AIF2
L
AIF2_IO_AutomationInterface (Knotennummer 42)
AIF2_nOutW1_a
AIF2_bFDO0_b
AIF2_bFDO15_b
AIF2_nOutW2_a
AIF2_bFDO16_b
AIF2_bFDO31_b
AIF2_dnOutD1_p
AIF2_nOutW3_a
AIF2_nOutW4_a
DrivePLC DE 6.0
Drive PLC
Systembausteine
Outputs_AIF2
16 Bit
Byte
1
16 binary
signals
Byte
2
16 Bit
Byte
3
16 binary
signals
Byte
4
Automation
16 Bit
Byte
LowWord
5
16 Bit
HighWord
Byte
6
16 Bit
Byte
7
16 Bit
Byte
8
Interface
2−11
