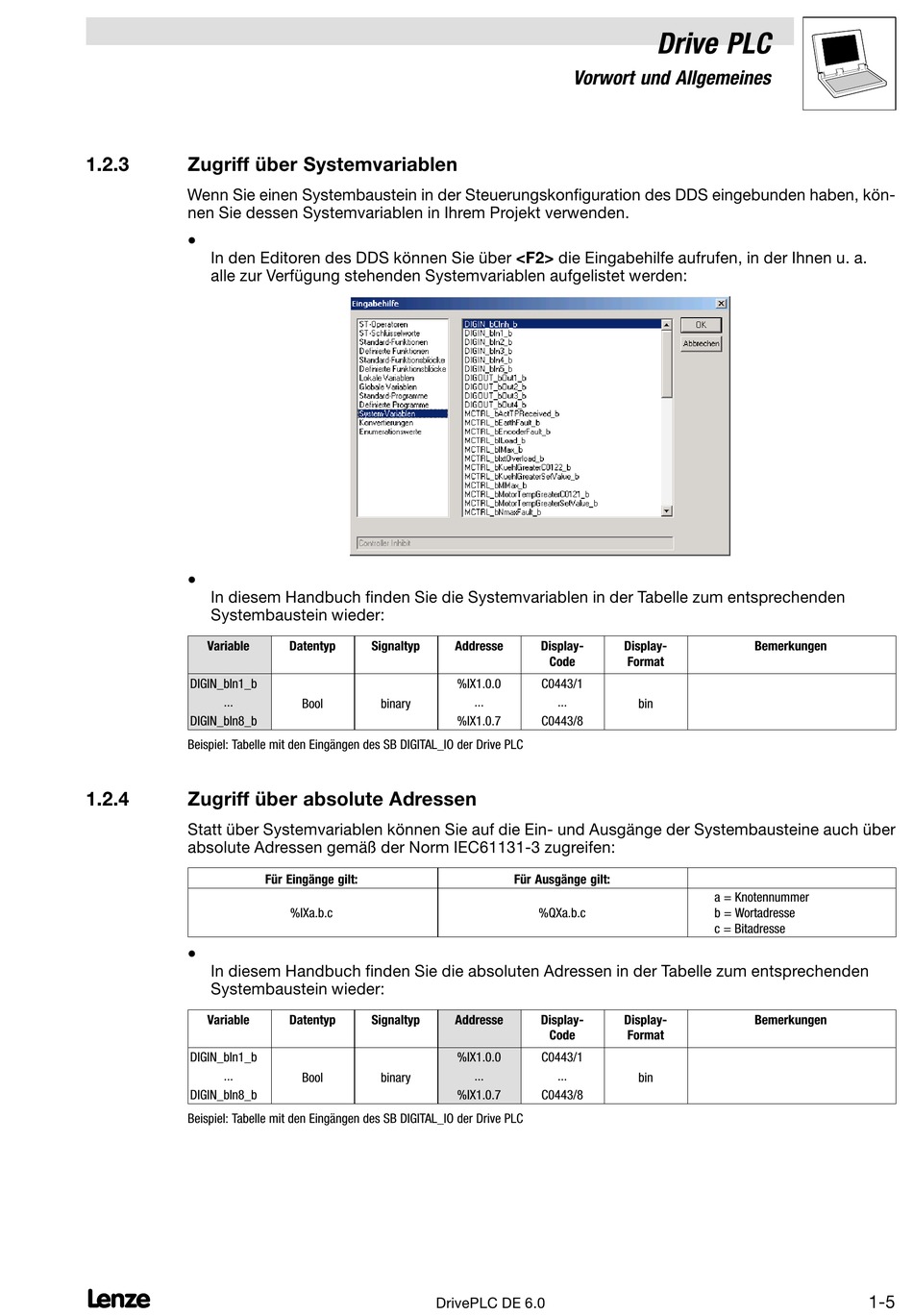

Zugriff über Systemvariablen
Wenn Sie einen Systembaustein in der Steuerungskonfiguration des DDS eingebunden haben, kön-
nen Sie dessen Systemvariablen in Ihrem Projekt verwenden.
·
In den Editoren des DDS können Sie über <F2> die Eingabehilfe aufrufen, in der Ihnen u. a.
alle zur Verfügung stehenden Systemvariablen aufgelistet werden:
·
In diesem Handbuch finden Sie die Systemvariablen in der Tabelle zum entsprechenden
Systembaustein wieder:
Variable
DIGIN_bIn1_b
...
DIGIN_bIn8_b
Beispiel: Tabelle mit den Eingängen des SB DIGITAL_IO der Drive PLC
1.2.4
Zugriff über absolute Adressen
Statt über Systemvariablen können Sie auf die Ein− und Ausgänge der Systembausteine auch über
absolute Adressen gemäß der Norm IEC61131−3 zugreifen:
·
In diesem Handbuch finden Sie die absoluten Adressen in der Tabelle zum entsprechenden
Systembaustein wieder:
Variable
DIGIN_bIn1_b
...
DIGIN_bIn8_b
Beispiel: Tabelle mit den Eingängen des SB DIGITAL_IO der Drive PLC
l
Datentyp
Signaltyp
Bool
binary
Für Eingänge gilt:
%IXa.b.c
Datentyp
Signaltyp
Bool
binary
DrivePLC DE 6.0
Vorwort und Allgemeines
Addresse
Display−
Display−
Code
Format
%IX1.0.0
C0443/1
...
...
%IX1.0.7
C0443/8
Für Ausgänge gilt:
%QXa.b.c
Addresse
Display−
Display−
Code
Format
%IX1.0.0
C0443/1
...
...
%IX1.0.7
C0443/8
Drive PLC
Bemerkungen
bin
a = Knotennummer
b = Wortadresse
c = Bitadresse
Bemerkungen
bin
1−5
