Auspacken/Einpacken des Direktdruckwerks

VORSICHT!
Verletzungsgefahr durch unvorsichtige Handhabung beim Anheben oder Absetzen des Geräts.

Gewicht des Direktdruckwerks nicht unterschätzen (6 kg).

Direktdruckwerk nicht an der Haube anheben.

Direktdruckwerk beim Transport vor unkontrollierten Bewegungen sichern.

Direktdruckwerk aus dem Karton heben.

Direktdruckwerk auf Transportschäden prüfen.

Transportsicherung aus Schaumstoff im Druckkopfbereich entfernen.

Lieferung auf Vollständigkeit prüfen.

Lieferumfang

•
Druckmechanik.
•
Ansteuerelektronik.
•
Netzkabel.
•
Verbindungskabel.
•
Miniregler.
HINWEIS!
Originalverpackung für eventuelle spätere Lieferungen aufbewahren.

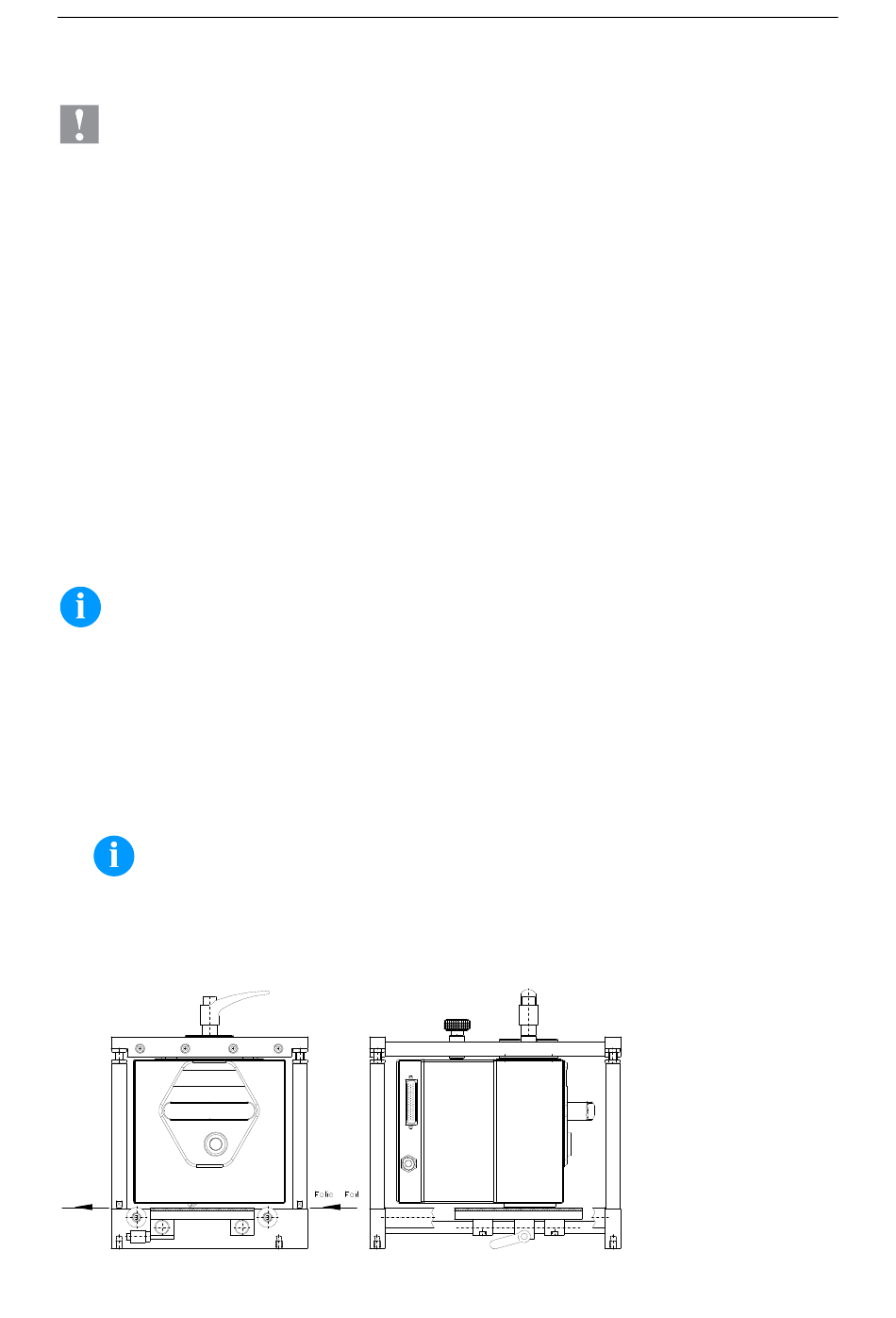

Anbau der Druckmechanik an Maschinen (Einbau mit Rahmen)
Auf der Unterseite des Gestells befinden sich jeweils zwei M8-Gewinde, die zur Befestigung der Druckmechanik benutzt werden
können.
Folgende Richtlinien sind zu beachten:
•
Maximale Einschraubtiefe in den M8-Gewinden beträgt 10 mm.
•
Druckmechanik muss mit einem Abstand vom Druckkopf zur Gegendruckplatte von 1 ... 2,5 mm eingebaut werden.
HINWEIS!
Ein Abstand von 2 mm ist empfehlenswert.
•
Die besten Druckergebnisse werden erzielt, wenn das Elastomer der Gegendruckplatte eine Härte von ca. 60 ± 5 Shore A
aufweist (Mittenrauhwert Ra ≥ 3,2 mm).
•
Gegendruckplatte muss parallel zur Linearbewegung der zu bedruckenden Folie und zur Brennlinie des Druckkopfs
angebracht werden. Parallelitätsabweichungen zur Brennlinie und Vertiefungen in der Platte führen zu einem schwächeren
Druckbild an diesen Stellen.
•
Manometer.
•
Pneumatikschlauch.
•
Steckverschraubung.
•
I/O Zubehör (Gegenstecker für I/Os,
I/O 24 Kabel).
•
1 Rolle Transferband.
Deutsch
•
Pappkern (leer), auf
Transferbandaufwicklung vormontiert.
•
Reinigungsfolie für Druckkopf.
•
Dokumentation.
•
Druckertreiber CD.
Flexicode
