Flexicode
Installation de la mécanique aux machines (installation sans le cadre)
Si vous utilisez la machine sans cadre, on peut fixer le bloc d'impression directe de l'haut avec quatre vis M6.
La profondeur du trou pour les vis M6 peut avoir 6 mm au maximum.
Approvisionnement de l'air comprimé
L'approvisionnement air comprimé doit avoir une pression permanente avant le régulateur de pression de 4 ... 6 bar au
minimum pour la mécanique de la tête d'impression. La pression maximale avant le régulateur de pression est 7 bars et après
le régulateur de pression 4 bars.
REMARQUE!
Un approvisionnement d'air comprimé de 4 bars est recommandé

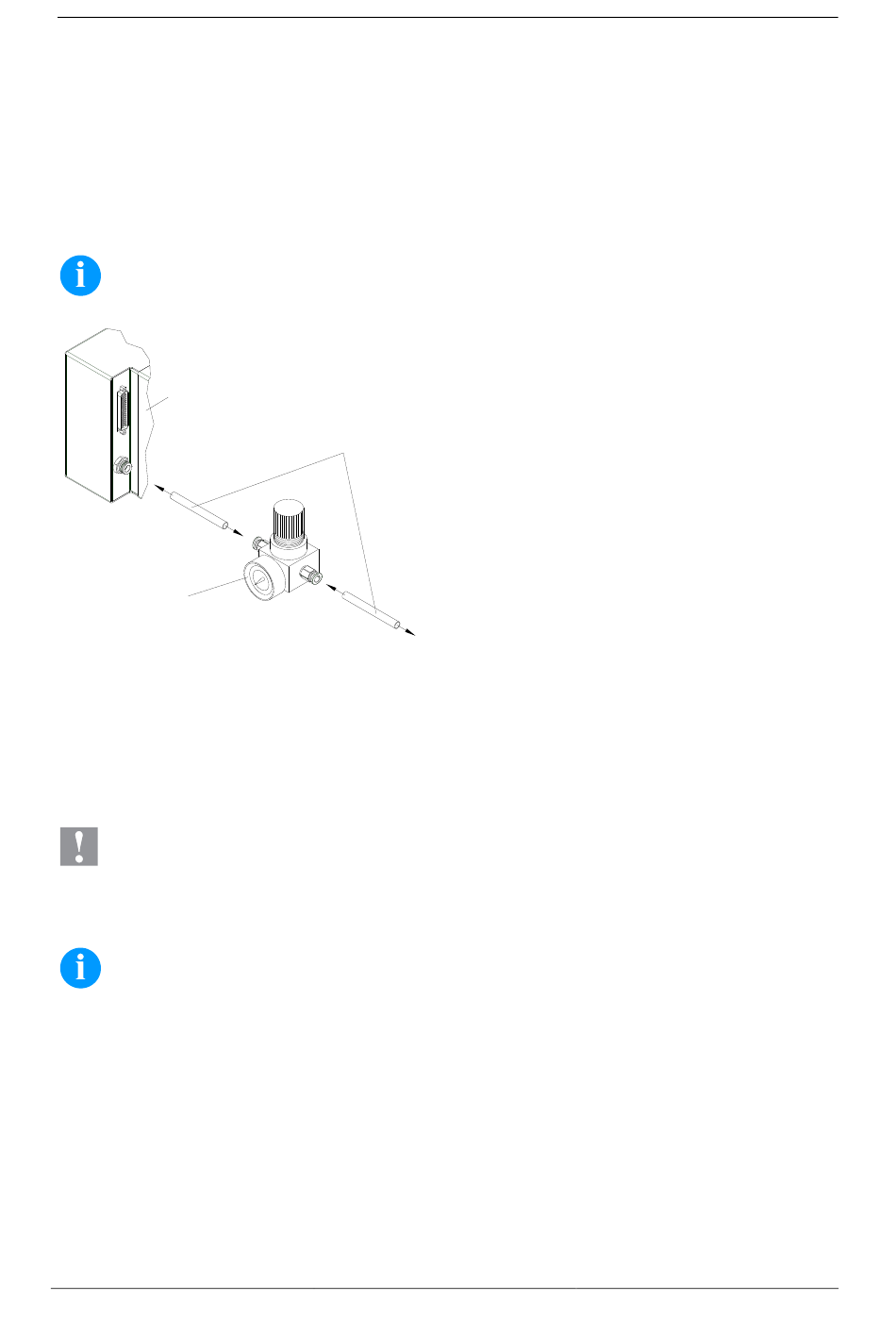

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Connexion à l'alimentation
Le module d'impression directe est préparé conformément aux normes pour une tension secteur par 230 V AC / 50 ... 60 Hz.
Optonnellement une tension secteur par 115 V AC / 50 ... 60 Hz peut être utilisée. La tension secteur réglé est indiquée sur la
plaque signalétique.
ATTENTION!
Endommagement de l'appareil par des électricités de démarrage non définies.

Avant le raccordement au réseau, placer l'interrupteur sur la position 'O.

Mettre le câble dans la prise de connexion réseau.

Enfiler la fiche du câble réseau dans la prise reliée à la terre.
REMARQUE!
En cas de mise à la terre insuffisante ou défaillante, des perturbations de fonctionnement peuvent survenir.
Veiller à ce que tous les ordinateurs connectés au bloc d'impression directe ainsi que les câbles de raccordement
soient reliés à la terre.

Raccorder le bloc d'impression directe à l'ordinateur ou au réseau avec un câble approprié.
Préparations pour la mise en route

Monter la mécanique d'impression.

Connecter tous câbles entre la mécanique d'impression et le boîtier de contrôle et protéger les câbles contre le desserrage
involontaire.

Connecter la ligne à air comprimé.

Connectez l'unité de contrôle et PC par l'interface de module.

Connecter l'unité de contrôle et la machine d'emballage par entrées et sorties.

Brancher le câble secteur du boîtier de contrôle.
78
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Français
•
Noter les conditions ci-dessous:
•
L'air comprimé doit être sec et sans huile.
•
Le régulateur de la pression avec manomètre doit être
connecté avec un tube plastique Ø 8 mm par
l'entretoise pneumatique à l'approvisionnement air
comprimé. De même manière on doit connecter le
régulateur de la pression et la mécanique d'impression
par un tube plastique Ø 8 mm.
•
Positionner le régulateur de la pression le plus proche
que possible de la mécanique d'impression.
•
Le régulateur de la pression ne peut utiliser que dans la
direction indiquée dans le dessous. La direction (voir
l'illustration dessous) indique la voie de circulation.
•
Les tubes plastiques ne doivent pas avoir des coudes.
•
Raccourcir des tubes avec une coupe à angle droit et
sans écraser le tube. Si nécessaire, utilisez des outils
spéciaux (disponible en commerce spécialisé
d'équipement pneumatique).
•
Assurer une longueur courte des tubes plastiques de 8
mm.
