Auspacken/Einpacken des Direktdruckwerks
VORSICHT!
Verletzungsgefahr durch unvorsichtige Handhabung beim Anheben oder Absetzen des Geräts.
Gewicht des Direktdruckwerks nicht unterschätzen (9 ... 12 kg).
Direktdruckwerk beim Transport vor unkontrollierten Bewegungen sichern.
Direktdruckwerk aus dem Karton heben.
Direktdruckwerk auf Transportschäden prüfen.
Transportsicherung aus Schaumstoff im Druckkopfbereich entfernen.
Lieferung auf Vollständigkeit prüfen.
Lieferumfang
•
Druckmechanik.
•
Ansteuerelektronik.
•
Netzkabel.
•
Verbindungskabel.
•
Miniregler.
•
Manometer.
•
Pneumatikschlauch.
HINWEIS!
Originalverpackung für eventuelle spätere Lieferungen aufbewahren.

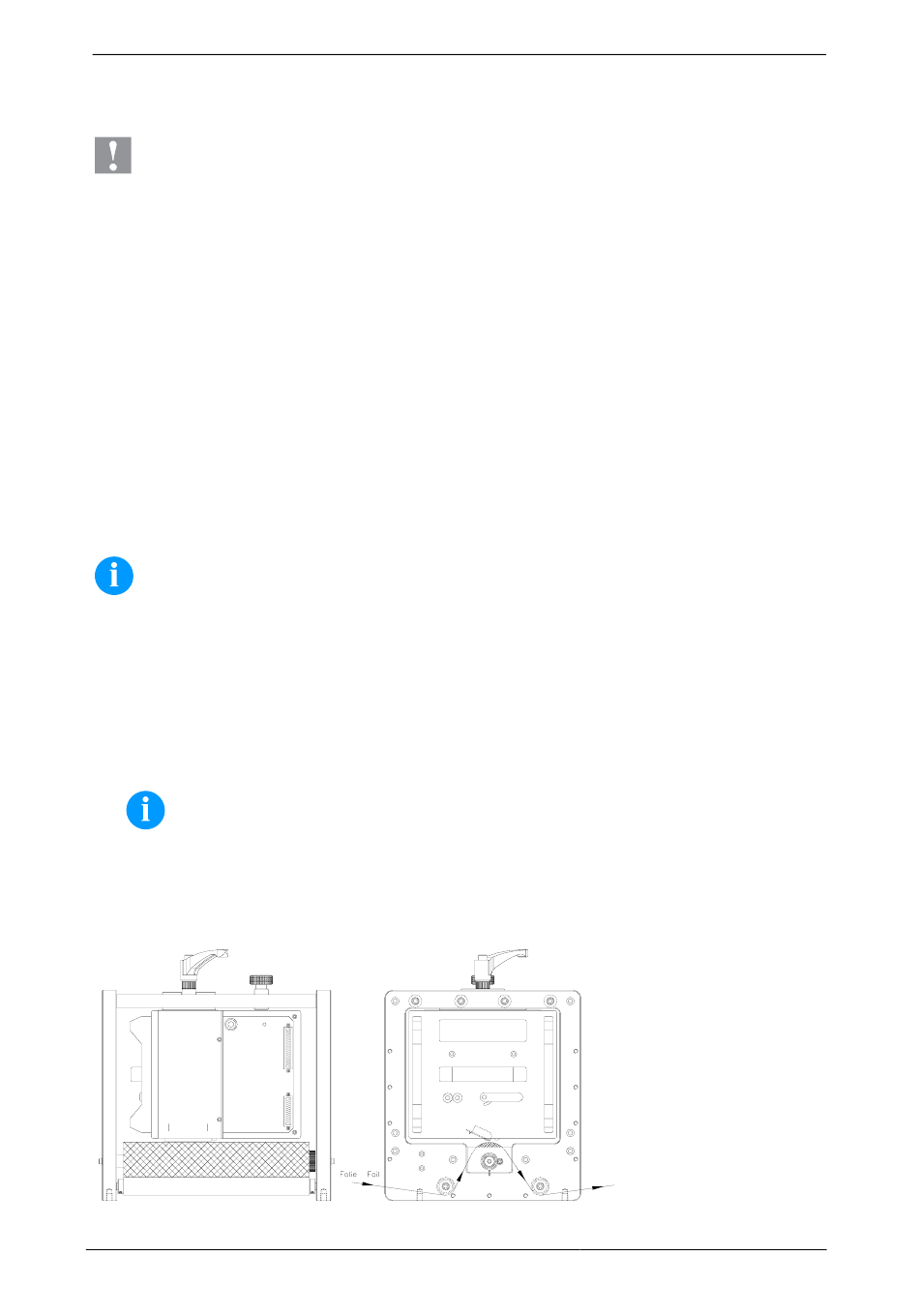

Anbau der Druckmechanik an Maschinen (Einbau mit Rahmen)
Auf der Unterseite des Einbaurahmens befinden sich jeweils zwei M8-Gewinde, die zur Befestigung an der Maschine benutzt
werden können. Zusätzlich werden multifunktionale Verbindungsstücke mitgeliefert.
Folgende Richtlinien sind zu beachten:
•
Maximale Einschraubtiefe in den M8-Gewinden beträgt 10 mm.
•
Druckmechanik muss mit einem Abstand vom Druckkopf zur Gegendruckplatte von 1 ... 2,5 mm eingebaut werden.
HINWEIS!
Ein Abstand von 2 mm ist empfehlenswert.
•
Die besten Druckergebnisse werden erzielt, wenn das Silikon der Druckwalze aus einer Härte von ca. 40° ... 50° Shore A
besteht bzw. das Elastomer der Gegendruckplatte eine Härte von ca. 60 ± 5 Shore A aufweist (Mittenrauhwert Ra ≥ 3,2
mm).
•
Gegendruckplatte muss parallel zur Linearbewegung der zu bedruckenden Folie und zur Brennlinie des Druckkopfs
angebracht werden. Parallelitätsabweichungen zur Brennlinie und Vertiefungen in der Platte führen zu einem schwächeren
Druckbild an diesen Stellen.
All manuals and user guides at all-guides.com
•
Steckverschraubung.
•
I/O Zubehör (Gegenstecker für I/Os.
•
1 Rolle Transferband.
•
Pappkern (leer), auf Transferbandaufwicklung vormontiert.
•
Reinigungsfolie für Druckkopf.
•
Dokumentation.
•
Druckertreiber CD.
Deutsch
Dynacode II
13
