Montagem da mecânica de pressão em máquinas (montagem sem estrutura)
Caso de o aparelho seja utilizado sem estrutura de montagem, o módulo de impressão pode ser fixado do lado superior com
quatro parafusos M6. A profundidade máxima de aparafusamento dos parafusos M6 é de 6 mm.
Ligação da alimentação de ar comprimido
A alimentação de ar comprimido para a mecânica da cabeça de impressão em frente do regulador de pressão deve
disponibilizar uma pressão contínua mínima de 4 ... 6 bar. A pressão máxima em frente do regulador de pressão é de 7 bar e
atrás do regulador de pressão 4 bar.
AVISO!
Recomenda-se uma alimentação de ar comprimido de 4 bar.

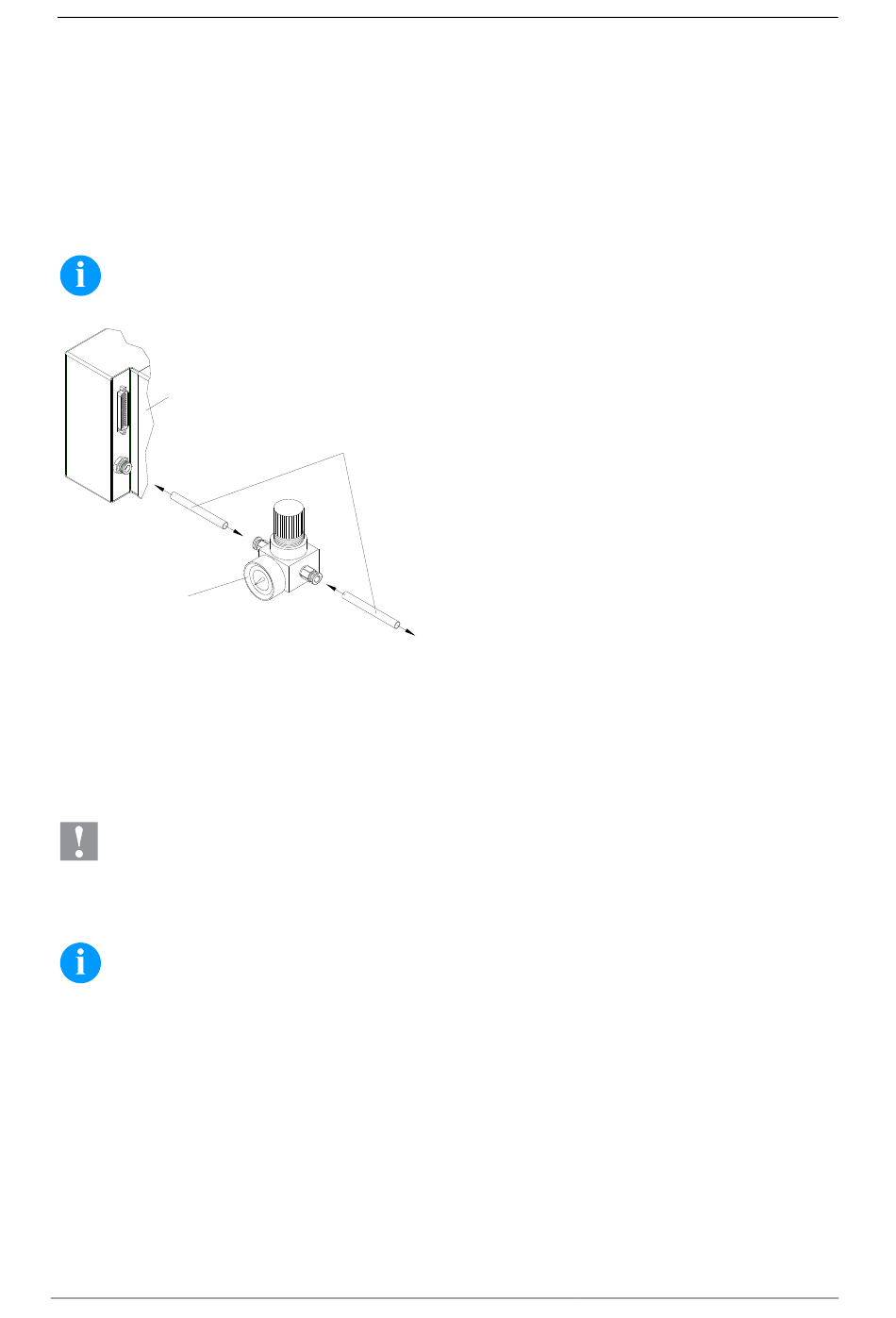

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Ligar o módulo de impressão direta
O módulo de impressão direta está preparado como padrão para uma tensão de rede de 230 V AC / 50 ... 60 Hz.
Opcionalmente pode ser utilizada uma tensão de rede de 115 V AC / 50 ... 60 Hz. A tensão de rede definida está identificada
na placa de características.
CUIDADO!
Perigo de danos no aparelho devido a correntes de arranque indefinidas.

Antes da ligação à rede, coloque o interruptor principal na posição 'O'.

Insira o cabo de rede na tomada de alimentação.

Ligue o cabo de rede a uma tomada com ligação à terra.
AVISO!
Uma ligação à terra inexistente ou deficiente pode causar avarias durante o funcionamento.
Certifique-se de que todos os computadores ligados à impressora de etiquetas, bem como os cabos de ligação,
estão ligados à terra.

Ligue o módulo de impressão directa ao computador ou à rede utilizando um cabo adequado.
Preparação para a colocação em funcionamento

Montar a estrutura mecânica de impressão.

Ligar à tomada o cabo de ligação entre a estrutura mecânica de impressão e a electrónica de accionamento, impedindo-o
de se soltar inadvertidamente.

Ligar a tubagem de ar comprimido.

Estabelecer a ligação entre a electrónica de accionamento e o computador, por meio de portas de impressão.

Estabalecer a ligação entre a electrónica de accionamento e a máquina de embalagem, por meio de saídas de
accionamento.

Ligar o cabo de rede da electrónica de accionamento.
174
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Português
•
Devem-se ter em atenção as seguintes diretivas:
•
O ar comprimido deve estar seco e sem óleo.
•
O regulador de pressão fornecido com manómetro é
ligado com uma mangueira pneumática Ø 8 mm
através de um conector de encaixe na alimentação de
ar comprimido. É estabelecida também a ligação entre
o regulador de pressão e a mecânica de pressão
através de uma mangueira pneumática Ø 8 mm.
•
Posicionar o regulador de pressão o próximo possível
na mecânica de pressão.
•
O regulador de pressão apenas pode ser operado no
sentido da seta (imprimido no lado inferior). O sentido
da seta indica o sentido do ar corrente.
•
Não dobrar a mangueira pneumática em caso algum.
•
O corte da mangueira pneumática deve ser efetuado
com um corte limpo, em ângulo reto sem esmagar a
mangueira. Se necessário, utilizar ferramenta
específica (disponível no comércio especializado para
peças pneumáticas).
•
Ter em atenção um comprimento curto das
mangueiras pneumáticas de 8 mm.
