Déballer/emballer le bloc d'impression directe
PRÉCAUTION!
Risque de blessure par une manipulation imprudente lors du relevage ou placement du bloc d'impression.

Ne pas sous-estimer le poids de la machine (6 kg).

Ne pas lever le bloc d'impression au couvercle.

Sécuriser le bloc d'impression contre des mouvements incontrôlés en cours de transport.

Enlever le bloc d'impression du carton.

Vérifier l'état du bloc d'impression suite au transport.

Enlever la mousse des protections de transport au niveau de la tête d'impression.

Contrôler entièrement la livraison.
Étendue de la livraison
•
Mécanique
d'impression.
•
Unité de contrôle.
•
Cordon électrique.
•
Câble de connexion.
•
Mini-régulateur.
REMARQUE!
Conserver l'emballage d'origine dans le cas d'un retour (maintenance).

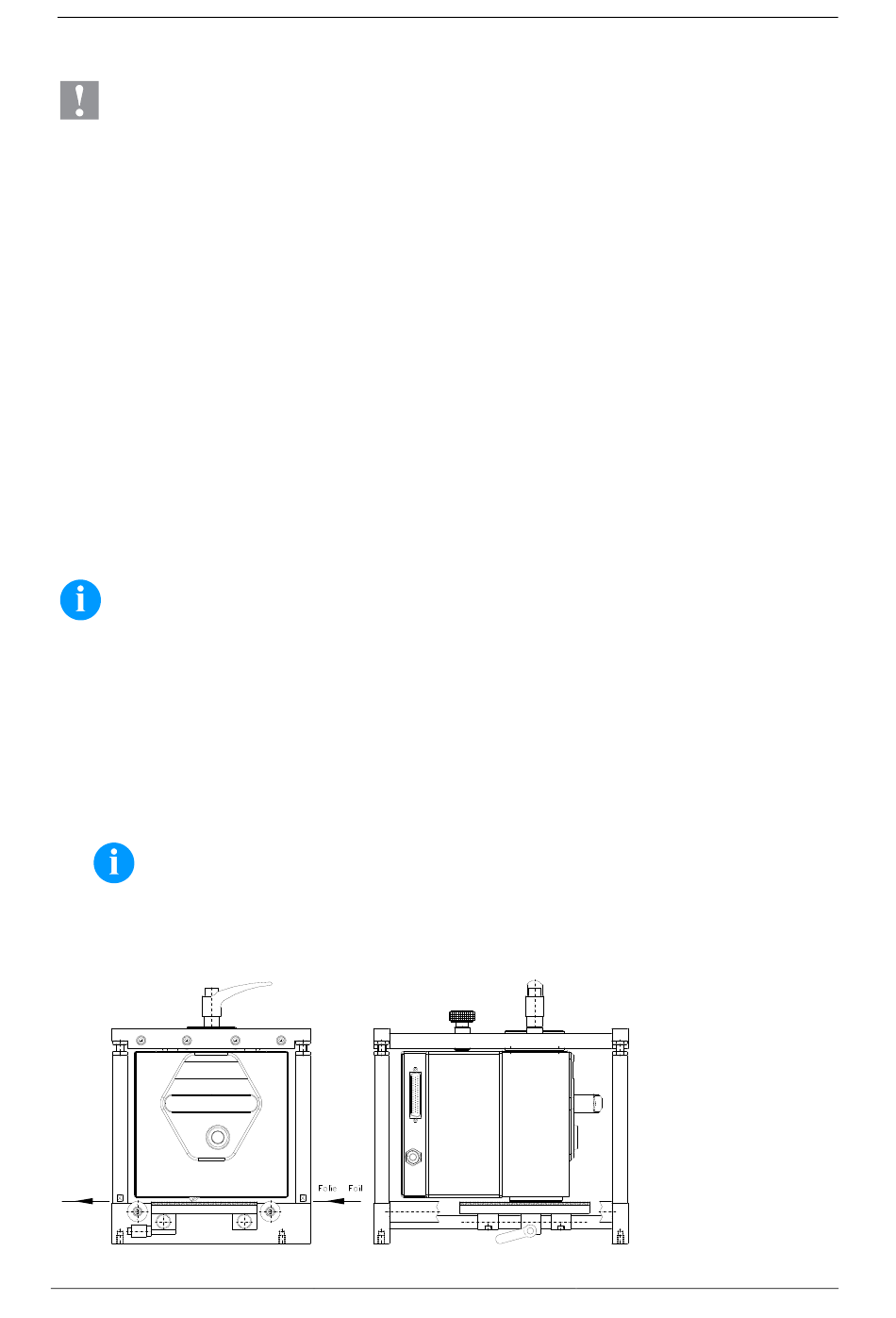

Installation de la mécanique aux machines (installation avec le cadre)
De dessous de châssis se trouvent respectivement deux filetages M8 que vous pouvez utiliser pour la fixation de la mécanique
d'impression.
Noter les conditions suivantes:
•
Dans les filetages M8 on peut visser au maximum 10 mm.
•
La mécanique d'impression doit être installée avec une distance de 1 ... 2,5 mm entre la tête d'impression et le rouleau
d'impression.
REMARQUE!
Une distance de 2 mm est recommandé.
•
Les meilleures qualités d'impression sont atteintes pendant que la silicone du rouleau de pression consiste d'une dureté
d'environ 60 ± 5 Shore A (Ra ≥ 3,2 mm).
•
La surface d'impression doit être installée parallèlement au mouvement linéaire de la tête. Différences de parallélisme et
cavités dans la surface de 0,2 mm peuvent avoir pour conséquence une impression plus faible dans ses positions.
•
Manomètre.
•
Tuyau pneumatique.
•
Raccord.
•
Accessoires I/O (connecteur femelle
pour I/O, câble I/O 24).
•
1 rouleau de film transfert.
Français
•
Mandrin de film transfert vide, monté sur
l'enrouleur de film transfert.
•
Feuille de nettoyage pour la tête
d'impression.
•
Documentation.
•
CD avec des pilotes.
