Integrare la meccanica di stampa (montaggio senza telaio)
Qualora l''apparecchio venga utilizzato senza telaio il modulo di stampa può essere fissato dall'alto con quattro viti M6.
È possibile avvitare le viti M6 fino una profondità di 6 mm.

Alimentazione dell'aria compressa

L'alimentatore dell'aria compressa per la meccanica della testina di stampa, deve avere una pressione costante minima di 4 – 6
bar avanti al regolatore.
La pressione massima prima del regolatore di pressione deve essere 7 bar dopo il regolatore 4 bar.
AVVISO!
Consigliamo di regolare la pressione dell'aria compressa su 4 bar.

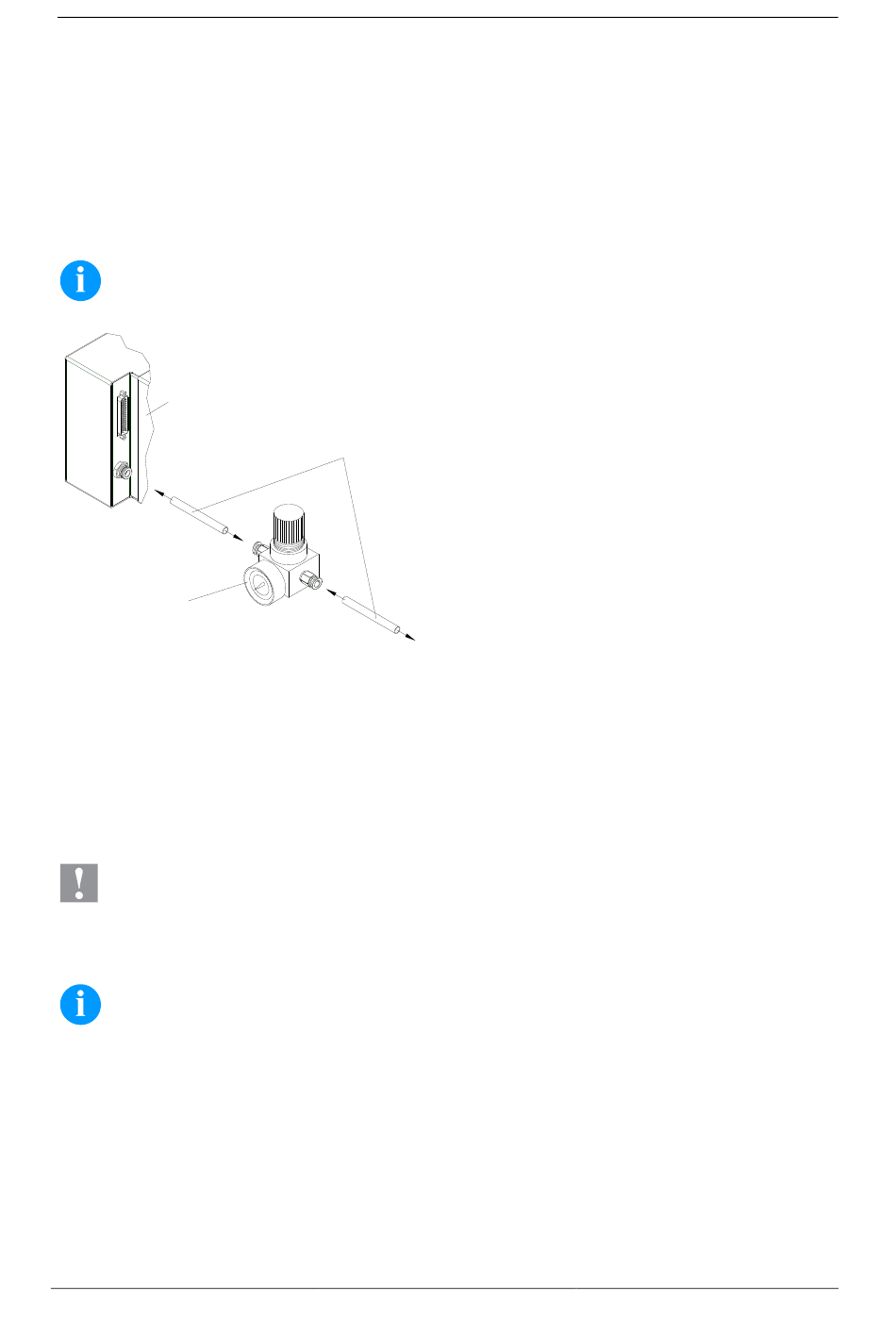

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer

Allacciamento del modulo

La stampante diretta è come standard predisposta per una tensione di rete di 230 V AC / 50 ... 60 Hz. In via opzionale, può
essere impiegata una tensione di rete di 115 V AC / 50 ... 60 Hz. La tensione di rete impostata è riportata sulla targhetta di
fabbrica.
ATTENZIONE!
Danneggiamento dell'apparecchio dovuto a correnti di transitorio non definite.

Prima di effettuare l'allacciamento alla rete, portare l'interruttore di rete nella posizione 'O'.

Inserire il cavo di rete nella presa .

Inserire la spina del cavo di rete nella presa collegata a terra.
AVVISO!
Sono possibili disturbi di funzionamento a causa di un collegamento a terra insufficiente o del tutto assente.
Accertarsi che tutti i computer collegati al modulo di layout e i cavi di collegamento siano collegati a terra.

Collegare il modulo per la stampa diretta al computer o alla rete con un cavo adatto.

Messa in funzione - preparazione


Montare la meccanica di stampa.

Collegare i cavi della meccanica di stampa e dell'unità elettronica, assicurandosi che i cavi non possono essere scollegati
inavvertitamente.

Collegare l'aria compressa.

Attivare il collegamento tra l'unità elettronica e interfaccie.

Attivare il collegamento tra l'unità elettronica e l'imballatrice, attraverso l'entrate e uscite I/O.

Collegare il cavo generale dell'unità elettronica.
142
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Italiano
Devono essere rispettati seguenti paragrafi:
•
L'aria compressa deve essere asciutta e senza olio.
•
Il regolatore della pressione con manometro deve
essere collegato con un tubo di plastica (Ø 8 mm)
all'alimentazione dell'aria compressa. Allo stesso
modo si deve collegare il regolatore della pressione
con la meccanica di stampa, attraverso un tubo di
plastica (Ø 8 mm).
•
Il regolatore della pressione deve essere messo il più
vicino possibile alla meccanica di stampa.
•
Il regolatore della pressione deve essere funzionato
solamente nel senso indicato sul lato inferiore del
regolatore. Il senso della freccia indica la direzione
dell'aria.
•
I tubi non devono essere piegati per nessun motivo.
•
Qualora il tubo pneumatico debba essere accorciato è
importante eseguire un taglio pulito e diritto senza
schiacciare il tubo stesso. Eventualmente usare
attrezzi speciali (disponibili presso rivenditori
specializzati in materiale pneumatico).
•
Usare tubi di plastica (8 mm), più corti possibile.
