Montaje de la mecánica en máquinas (montaje sin bastidor)
Si el aparato se va a utilizar sin bastidor de montaje, el módulo de impresión puede fijarse con cuatro tornillos de rosca M6
desde la parte superior. Los tornillos se deberán atornillar a una profundidad máxima de 6 mm.
Conexión del suministro de aire comprimido
El suministro de aire comprimido para la mecánica del cabezal de impresión antes del regulador de presión tiene que disponer
de una presión mínima permanente de 4 ... 6 bares. La presión máxima será de 7 bares antes del regulador de presión y 4
bares tras del regulador de presión.
¡AVISO!
Recomendamos suministro de aire comprimido de 4 bares.

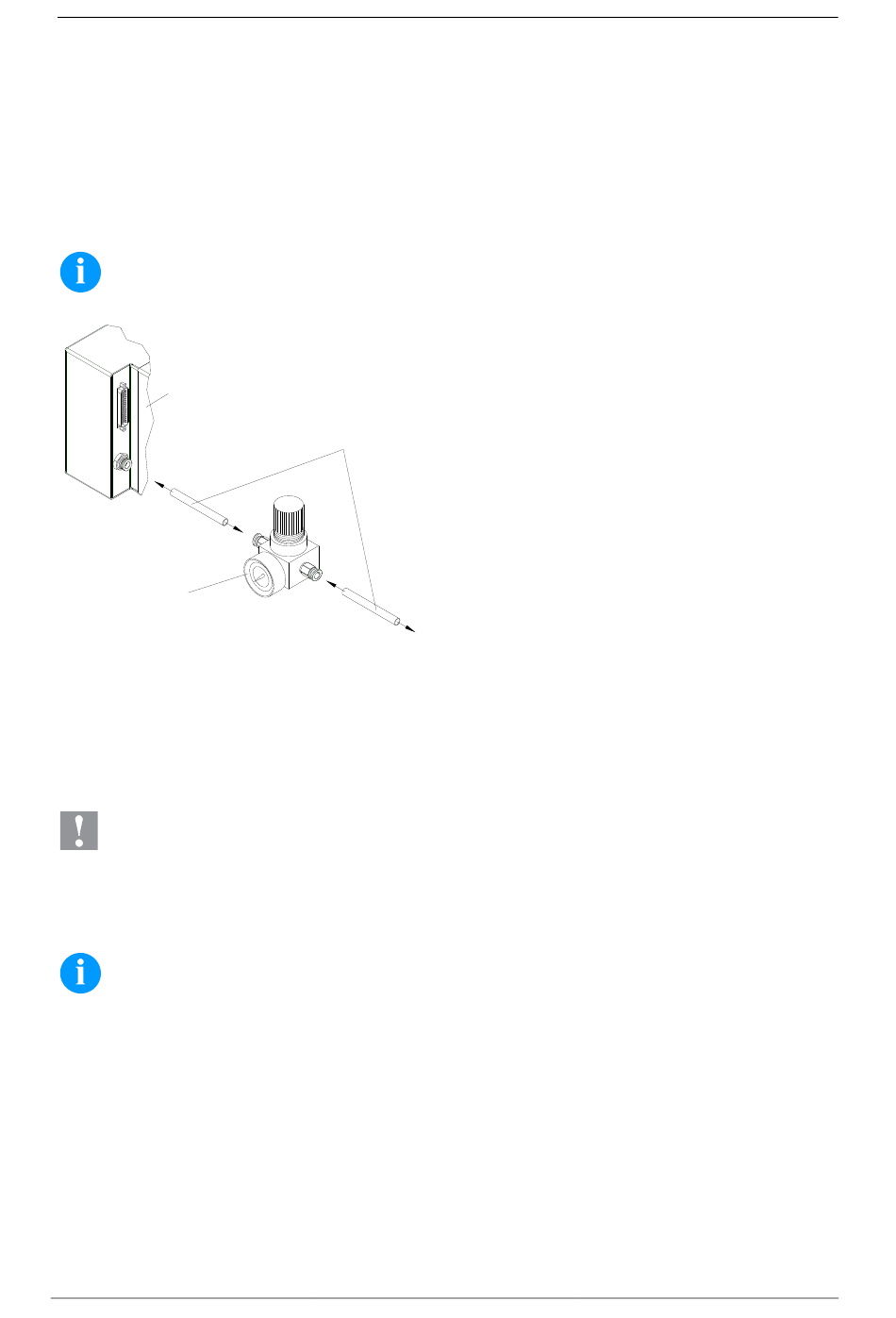

Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
Conexión del módulo
El módulo de impresión directa está preparado por defecto para recibir un voltage de 230 V AC / 50 ... 60 Hz. Se puede
emplear, de manera opcional, 115 V AC / 50 ... 60 Hz. El voltaje viene indicado en la placa del módulo.
¡PRECAUCIÓN!
Daño al equipo debido a corrientes de cierre indefinidas.

Antes de conectar a la toma, colocar el enchufe en la posición 'O'.

Enchufe el cable de red al casquillo conexión a la red.

Enchufe el cable de red a la toma de corriente puesta a tierra.
¡AVISO!
Si la puesta a tierra no es suficiente o no existe, pueden surgir averías durante el funcionamiento.
Asegurarse de que todos los ordenadores conectados a el módulo de impresión directa, así como el cable de
unión estén puestos a tierra.

Una el módulo de impresión directa con el ordenador o la red de ordenadores con un cable apropiado.
Preparación para la puesta en funcionamiento

Monte la mecánica de impresión.

Conecte todos los cables entre la mecánica de impresión y la unidad de control y asegúrelos para que no se aflojen de
forma inadvertida.

Conecte la línea de aire comprimido.

Conecte el PC y la unidad de control a través de la interfaz del módulo.

Conecte la unidad de control y la máquina empaquetadora a través de los controles de entrada y de salida.

Conecte el cable de la red de la unidad de control.
46
Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
Español
A tener en cuenta:
•
El aire comprimido debe ser seco y libre de aceite.
•
El regulador de presión con manómetro suministrado
junto con el aparato se conecta al suministro de aire
comprimido mediante un tubo de plástico de Ø 8 mm
de diámetro enchufado a un racor. Asimismo, la
conexión entre el regulador de presión y la mecánica
del módulo se efectúa por medio de un tubo de
plástico de Ø 8 mm de diámetro.
•
El regulador debe situarse lo más cerca posible de la
mecánica de impresión.
•
El regulador sólo se debe usar en la dirección indicada
por la flecha situada en la cara de abajo. La dirección
de la flecha muestra la dirección de circulación del
aire.
•
Los tubos de plástico no deben en ningún caso estar
doblados.
•
El acortamiento de los tubos de plástico debe
realizarse con un corte limpio hacia la derecha y sin
que produzcan un aprisionamiento del cable. Si es
necesario use herramienta específica (disponible en
comercios especializados en aire comprimido).
•
En conjunto hay que prestar atención a que el largo
mínimo del tubo de plástico debe de ser de 8 mm.
