Desembalaje/embalaje del módulo
¡PRECAUCIÓN!
Peligro de lesiones debido a un manejo imprudente en la instalación del sistema de impresión.

No subestime el peso del sistema de impresión (6 kg).

No eleve el sistema de impresión por el asa.

Proteja el sistema de impresión contra movimientos descontrolados.

Al sacar el módulo de impresión directa de la caja.

Controle que el módulo de impresión directa no se haya dañada durante el transporte.

Retire la espuma de protección para el transporte del cabezal.

Compruebe que el envío está completo.

Contenido del material entregado

•
Mecánica de
impresión.
•
Unidad de control.
•
Cable de corriente.
•
Cable de conexión.
•
Mini-regulador.
¡AVISO!
Conserve el embalaje original para un transporte posterior.

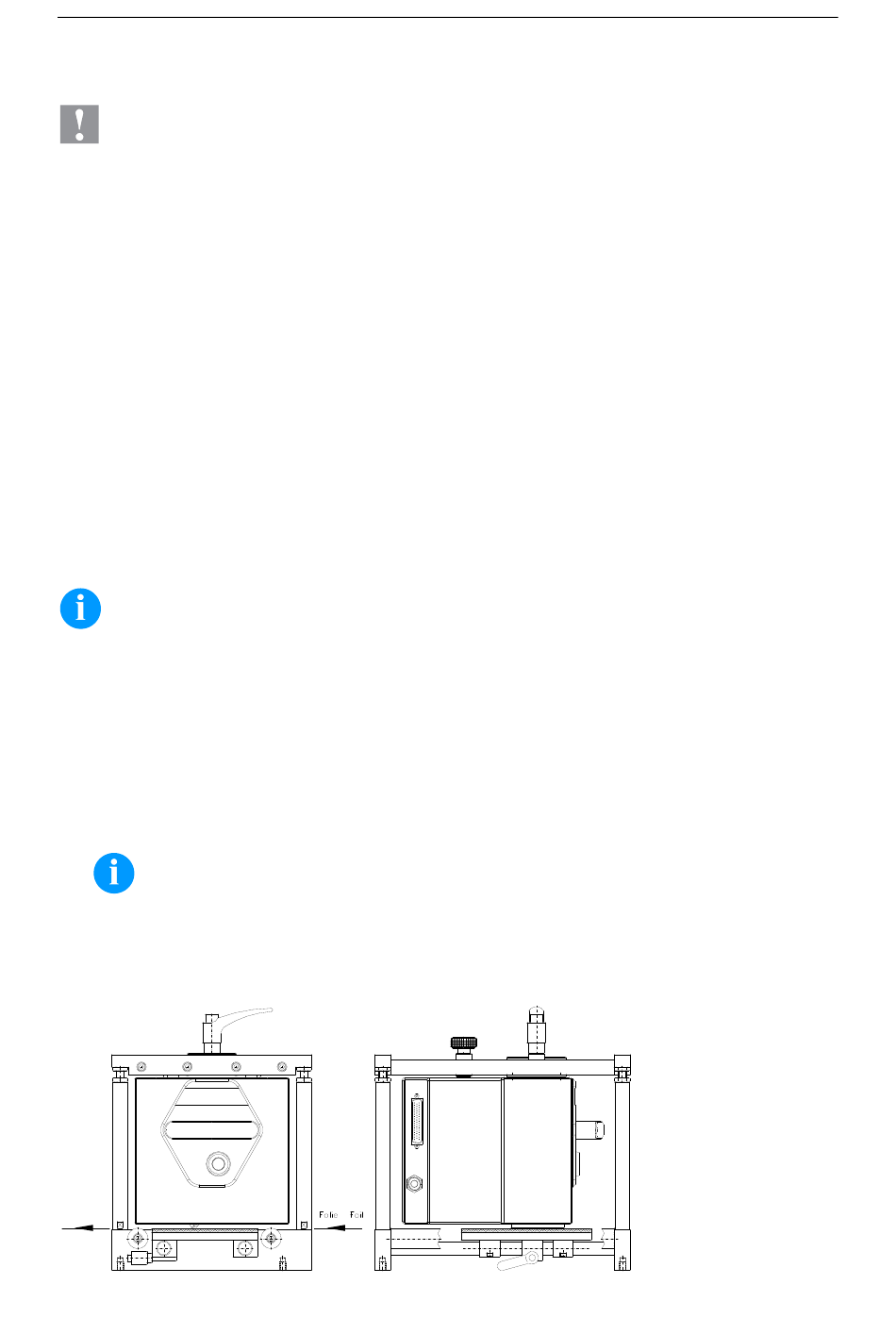

Montaje de la mecánica en máquinas (montaje con bastidor)
En la cara inferior de la mecánica encontrará a cada lado dos tornillos de rosca M8, que pueden usarse para fijar la mecánica
de impresión.
Hay que respetar aquí las siguientes directrices:
•
Las tornillos de rosca M8 se deben atornillar como máx. 10 mm.
•
La mecánica de impresión debe montarse con una distancia entre el cabezal de impresión y el rodillo de impresión de 1 ...
2,5 mm.
¡AVISO!
Recomendamos una distancia de 2 mm.
•
La mejor calidad de impresión se obtendrá cuando la silicona tenga una dureza de 40° ... 50° Shore A (valor de rugosidad
medio Ra ≥ 3,2 mm).
•
El rodillo de impresión debe instalarse paralelamente al movimiento lineal del film transparente a imprimir y la línea de
contraste del cabezal de impresión. Las desviaciones en la paralelidad respecto a la línea de contraste y oquedades en el
rodillo de impresión pueden conducir a una calidad de impresión deficiente.
•
Manómetro.
•
Tubo del aire comprimido.
•
Empalme de tubos.
•
Accesorios E/S
(conector hembra por E/S, cable E/S 24).
•
1 rollo de cinta de transferencia.
•
Canuto de cinta vacío, montado sobre
eje enrollador de cinta de transferencia.
•
Hoja de limpieza por el cabezal.
•
Documentación.
•
CD con controladores.
