Auspacken/Einpacken des Direktdruckwerks
VORSICHT!
Verletzungsgefahr durch unvorsichtige Handhabung beim Anheben oder Absetzen des Geräts. Quetsch-
gefahr durch unvorhergesehene Linearbewegung des Druckschlittens.

Gewicht des Direktdruckwerks nicht unterschätzen (9... 16 kg).

Direktdruckwerk nicht an der Haube anheben.

Direktdruckwerk beim Transport vor unkontrollierten Bewegungen sichern.

Direktdruckwerk auf Transportschäden prüfen.

Transportsicherung aus Schaumstoff im Druckkopfbereich entfernen.

Lieferung auf Vollständigkeit prüfen (siehe Betriebsanleitung).
HINWEIS!
Originalverpackung für eventuelle spätere Lieferungen aufbewahren.
Installation und Inbetriebnahme
HINWEIS!
Zusätzliche Hinweise zur Montage finden Sie in der Bedienungsanleitung.
HINWEIS!
Bei Einbaulage > 30° ist die optional erhältliche Bremse zwingend vorgeschrieben!
Anbau der Druckmechanik an Maschinen
HINWEIS!
Nur geschultes und qualifiziertes Fachpersonal darf den Anbau vornehmen.
D
D
D
D
C
HINWEIS!
Bei Verwendung einer Gegendruckplatte die nicht vom Hersteller stammt, sind die Vorgaben der Betriebsanleitung zu
beachten.
A
B
Deutsch
•

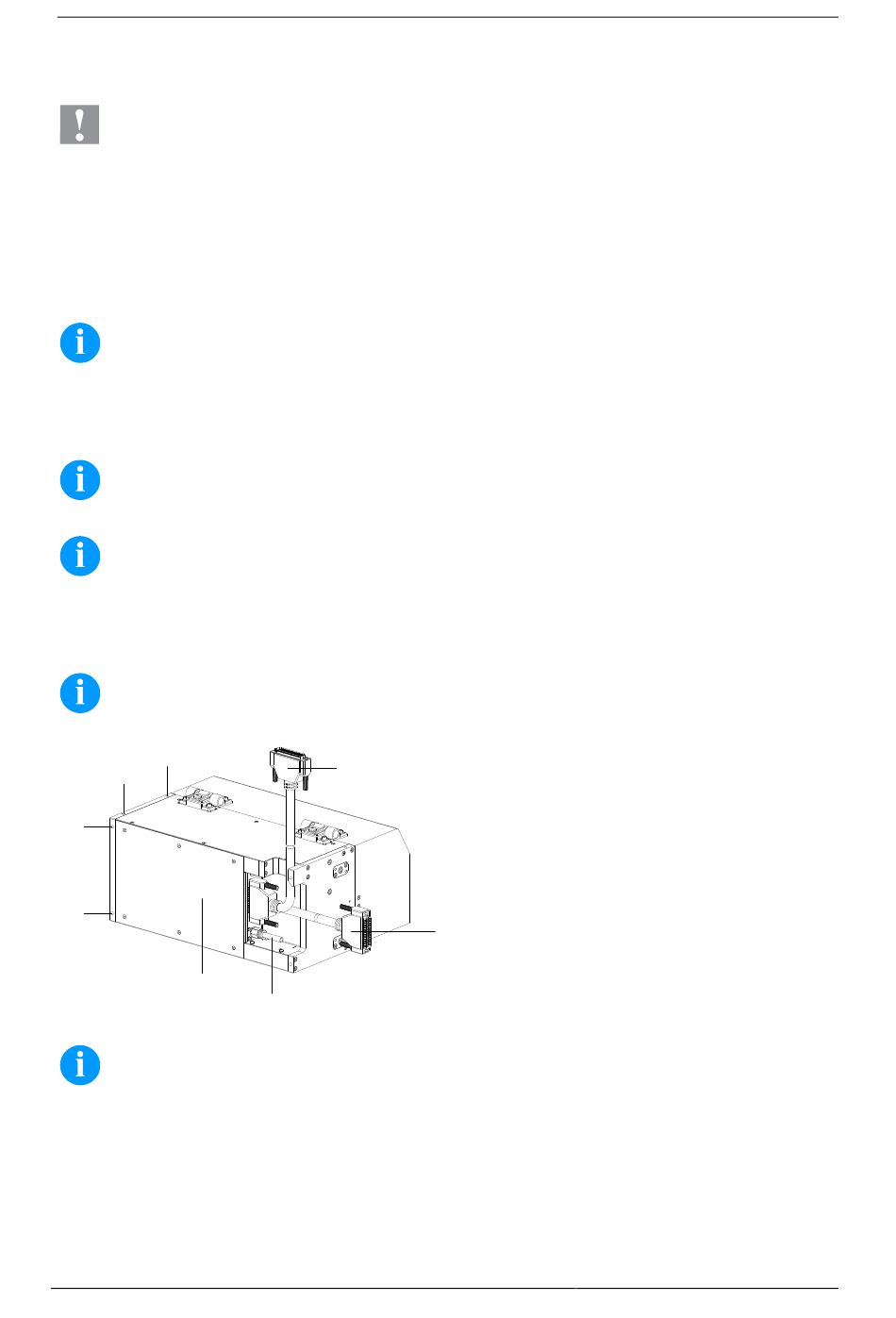

An den Seitenteilen der Druckmechanik (C) befinden
sich auf der Ober- und Rückseite jeweils zwei M6-
Gewinde (D), die zur Befestigung der Druckmechanik
an einer Maschine genutzt werden können. Die
maximale Gewindetiefe beträgt 12 mm.
•
Das Verbindungskabel (A) zur Ansteuerelektronik kann
wahlweise nach oben (sog. Kabelabgang oben) oder
seitlich (sog. Kabelabgang seitlich) aus dem Gerät
geführt werden.
•
Der Pneumatikschlauch Ø 8 mm (B) kann ebenfalls
wahlweise nach oben oder seitlich aus dem Gerät
A
geführt werden.
