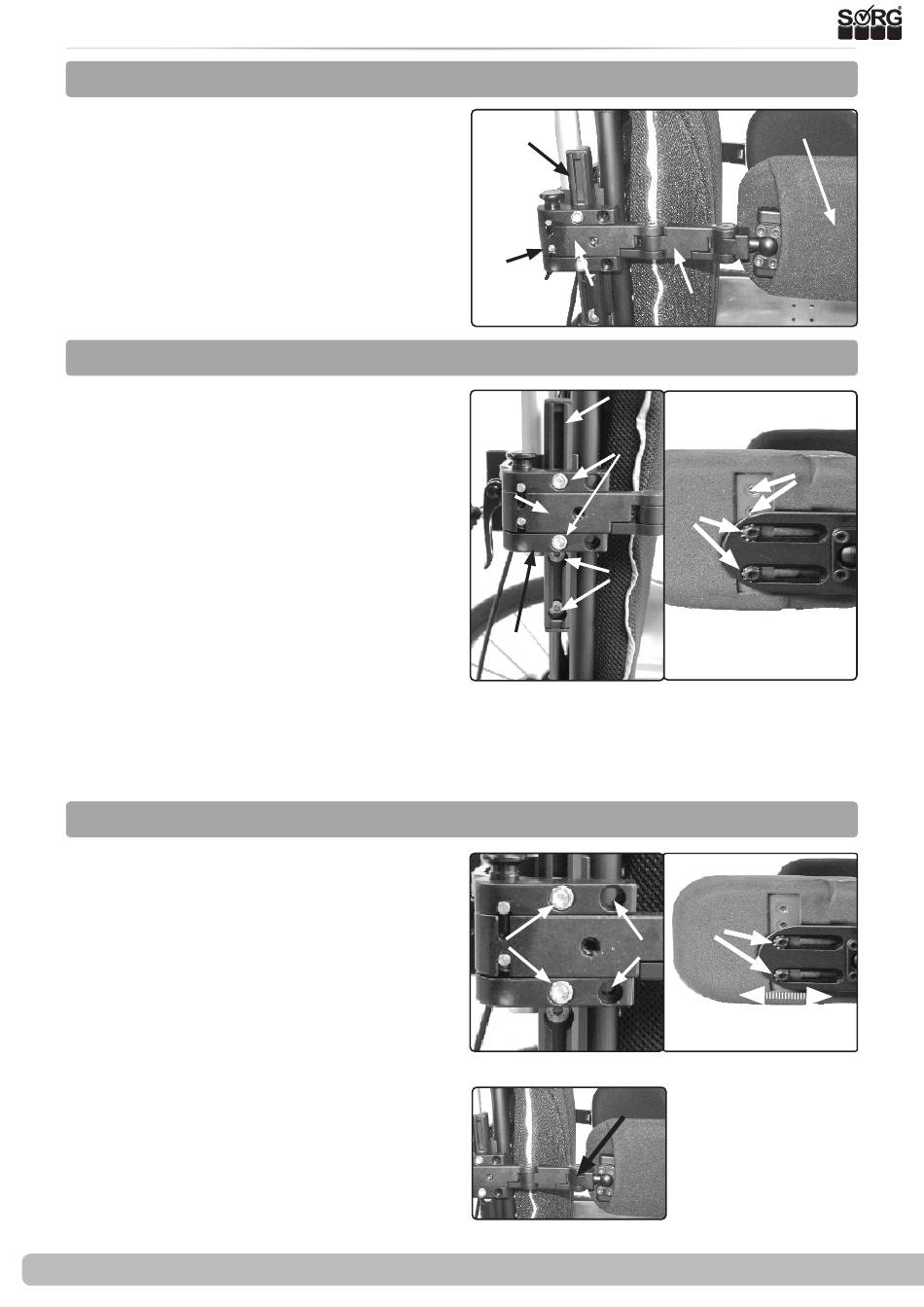

3.11 Baugruppe Seitenpelotten
3.11.1 Nomenklatur
(1) Die Pelotten setzen sich aus folgenden
Teilen zusammen:
•
(A) Anbindung
•
(B) Pelottenpolster
•
(C) Pelottenhalter
•
(D) Verschlussgelenk
•
(E) Versteifungswinkel
3.11.2 Vertikale Einstellung
(2) Die vertikale Einstellung der Pelotten er-
folgt zum einen stufenlose durch Verschieben
des Verschlussgelenks (A). Schrauben (B)
lösen, Verschlussgelenk in die gewünschte Po-
sition verschieben, Schrauben (B) wieder fest
anziehen.
Vertikale Einstellung
(2) Die vertikale Einstellung der Pelotten kann
zum anderen durch Drehen der C-Schiene
(C) erfolgen. Verschlussgelenk (A) mittels der
Schrauben (B) komplett entfernen. Schrauben
(D) entfernen, C-Schiene um 180° drehen,
Schrauben (D) wieder einsetzen und festdre-
hen. Verschlussgelenk (A) mittels der Schrau-
ben (B) wieder an die C-Schiene montieren
und Schrauben (B) fest zudrehen.
Eine weitere Möglichkeit ist es, die Höhe über
verschieben des Versteifungswinkels (E) zu
verstellen
3.11.3 Horizontale Einstellung
(4) Die horizontale Verstellung kann zum einen
durch Versetzen des Verschlussgelenks erfol-
gen. Schrauben (4E) entfernen, Verschluss-
gelenk in die Bohrungen (4I) versetzen (oder
umgekehrt), Schrauben wieder einsetzen und
fest anziehen.
Horizontale Einstellung
(5) Die horizontale Verstellung kann zum
anderen durch Versetzen des Polsters erfol-
gen. Bezüge entfernen, Schrauben (5G) lösen,
Polster verschieben, Schrauben wieder fest
anziehen, Bezüge wieder überstülpen.
Horizontale Verlängerung
(6) Eine zusätzliche horizontale Verlängerung
kann durch Einsetzen eines Verlängerungs-
stücks (Ersatzteil) erreicht werden. Schraube
(6C) entfernen, Verlängerungsstück einsetzen
und an beiden Enden wieder fest verschrau-
ben.
26 von 36
(1)
(A)
(D)
(2)
(E)
(A)
(4)
(E)
(6)
Serviceheft Dynamis MV
(E)
(C)
(C)
(3)
(B)
(A)
(D)
(5)
(G)
(I)
(C)
(B)
(H)
(B)
2021-01-12
