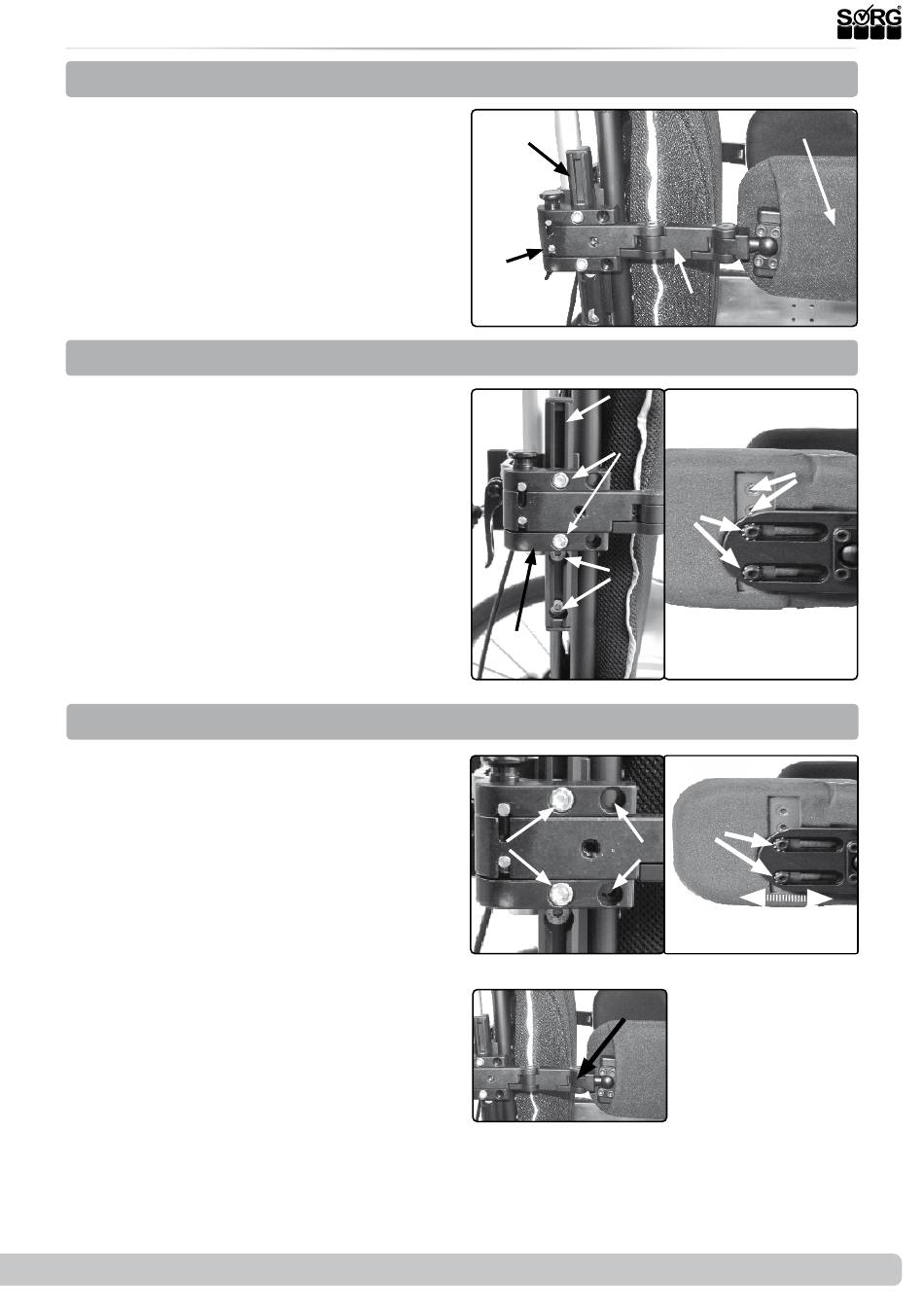

3.11 Baugruppe Seitenpelotten
3.11.1 Nomenklatur
(1) Die Pelotten setzen sich aus folgenden
Teilen zusammen:
•
(A) Anbindung
•
(B) Pelottenpolster
•
(C) Pelottenhalter
•
(D) Verschlussgelenk
3.11.2 Vertikale Einstellung
(2) Die vertikale Einstellung der Pelotten er-
folgt zum einen stufenlos durch Verschieben
des Verschlussgelenks (1D). Schrauben (2E)
lösen, Verschlussgelenk in die gewünschte Po-
sition verschieben, Schrauben (2F) wieder fest
anziehen.
(3) Die vertikale Einstellung der Pelotten kann
zum anderen an der Polsterung verändert
werden. Entfernen Sie die Schrauben (3G), po-
sitionieren die Halterung an der gewünschten
Stelle mit den Bohrungen (3H) und befestigen
Sie die Schrauben (3G) wieder.
3.11.3 Horizontale Einstellung
(4) Die horizontale Verstellung kann zum einen
durch Versetzen des Verschlussgelenks erfol-
gen. Schrauben (4E) entfernen, Verschluss-
gelenk in die Bohrungen (4I) versetzen (oder
umgekehrt), Schrauben wieder einsetzen und
fest anziehen.
Horizontale Einstellung
(5) Die horizontale Verstellung kann zum
anderen durch Versetzen des Polsters erfol-
gen. Bezüge entfernen, Schrauben (5G) lösen,
Polster verschieben, Schrauben wieder fest
anziehen, Bezüge wieder überstülpen.
Horizontale Verlängerung
(6) Eine zusätzliche horizontale Verlängerung
kann durch Einsetzen eines Verlängerungs-
stücks (Ersatzteil) erreicht werden. Schraube
(6C) entfernen, Verlängerungsstück einsetzen
und an beiden Enden wieder fest verschrau-
ben.
2020-10-15
(1)
(A)
(D)
(2)
(E)
(4)
(E)
(6)
Serviceheft Dynamis TSD
(C)
(A)
(3)
(E)
(G)
(F)
(5)
(G)
(I)
(C)
(B)
(H)
29 von 36
