Anbaugeräte Mit Fingertip Steuern - Still RX20-14 Originalbetriebsanleitung

Bedienung
Pik-
Anbaugerätefunktion
togr-
amm
Zinken verstellen: öffnen
Zinken verstellen: schließen
Drehen nach links
Drehen nach rechts
HINWEIS
Die Piktogramme sind in Abhängigkeit des
ab Werk montierten Anbaugeräts angebracht.
Wenn ein Anbaugerät mit anderen Funktionen
montiert wird, muss der autorisierte Service
die richtige Darstellung der Piktogramme
prüfen und ggf. ändern.

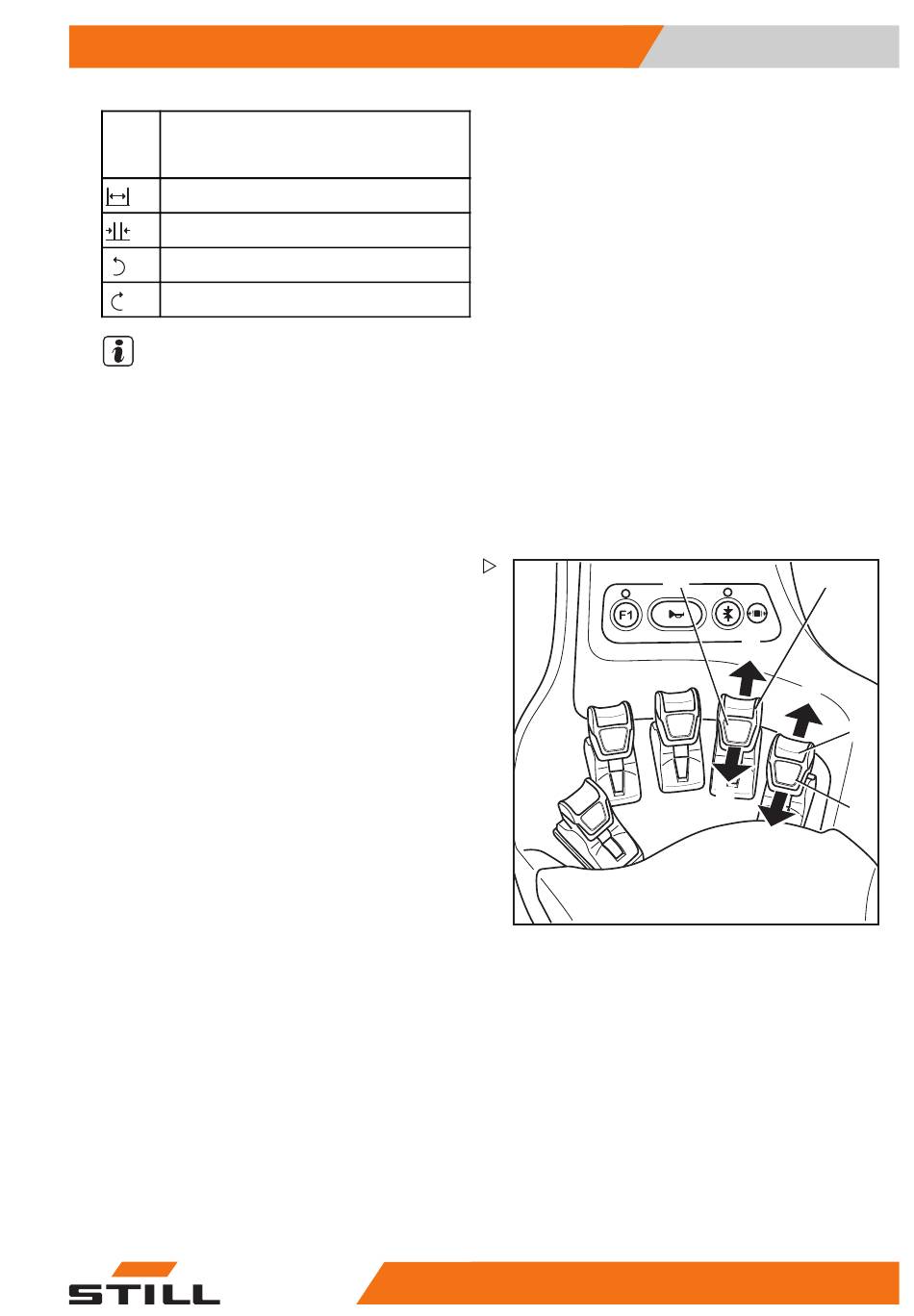

Anbaugeräte mit Fingertip steuern
Das Steuern von Anbaugeräten (Variante)
erfolgt in dieser Ausstattung mit den Bedien-
hebeln (1) und (2). Der Aufkleber mit den
Piktogrammen zu den Hydraulikfunktionen (3)
für den Bedienhebel (2) und der Aufkleber (4)
für den Bedienhebel (1) sind an den dafür vor-
gesehenen Stellen angebracht.
– Wenn die Aufkleber unlesbar oder nicht
vorhanden sind, an den autorisierten
Service wenden.
– Die Piktogramme der Anbaugerätefunktio-
nen auf den Aufklebern (3, 4) beachten.
Die Piktogramme an den Bedienhebeln
zeigen jeweils die Funktionen, die mit diesen
Hebeln aktiviert werden.
Dabei gilt:
– Den Bedienhebel (1) in Pfeilrichtung (A)
oder (B) bewegen.
Das Anbaugerät bewegt sich entsprechend
der auf dem Piktogramm dargestellten Rich-
tungen (A) oder (B).
– Den Bedienhebel (2) in Pfeilrichtung (C)
oder (D) bewegen.
56368011530 DE - 06/2019 - 02
Anbaugeräte
1 2
A
C
B
D
4
3
4
251
