Bedienung
Anbaugeräte mit Fingertip und
5. Funktion steuern
HINWEIS
Aus technischen Gründen dürfen klammernde
Anbaugeräte nicht über die 5. Funktion
gesteuert werden.

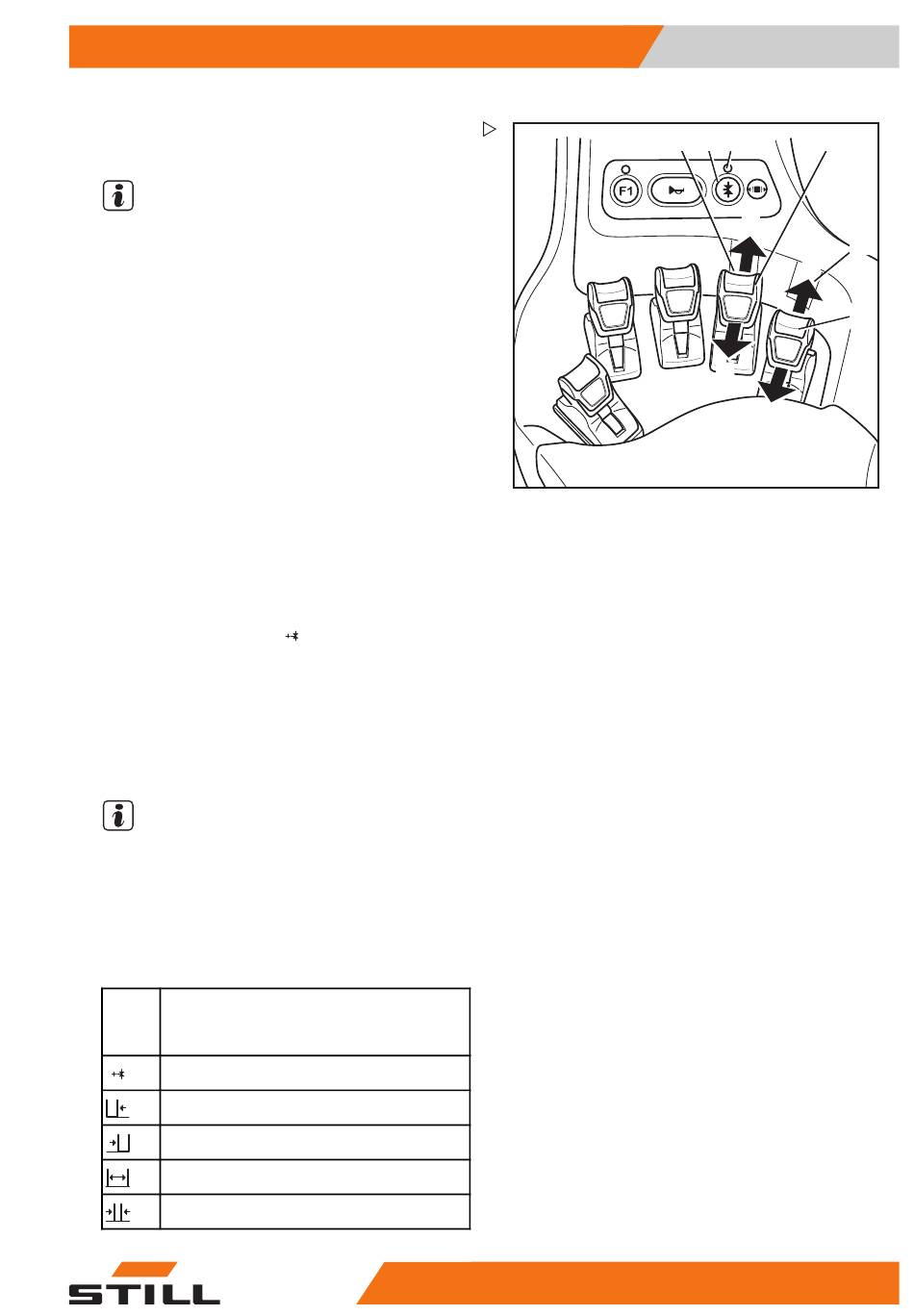

Mit der Funktionstaste „5. Funktion" (2) und
den Bedienhebeln (1, 6) wird die „5. Funktion"
gesteuert.
Die Piktogramme (1, 5) hinter den Bedienhe-
beln zeigen jeweils die Funktionen, die mit
diesem Hebel aktiviert werden.
– Wenn die Aufkleber unlesbar oder nicht
vorhanden sind, an den autorisierten
Service wenden.
Dabei gilt :
– Die Funktionstaste „5. Funktion" (2) betäti-
gen.
Die LED „5. Funktion"
– Den Bedienhebel (4) oder (6) in Rich-
tung (E) oder (F) bewegen.
Das Anbaugerät bewegt sich entsprechend
der auf dem Piktogramm dargestellten Rich-
tungen (E) oder (F).
HINWEIS
Dort, wo der Aufkleber mit den Piktogram-
men (1) oder (5) angebracht ist, zeigt, welcher
Bedienhebel zum Bedienen der „5. Funktion"
vorgesehen ist. Die Piktogramme zeigen die
Funktionen, die durch das Umschalten mit der
Funktionstaste (2) aktiviert werden.
Pik-
Anbaugerätefunktion
togr-
amm
Zusatzhydraulik „5. Funktion"
Seitenschieber nach links
Seitenschieber nach rechts
Zinken verstellen: öffnen
Zinken verstellen: schließen
(3) leuchtet.
56368011530 DE - 06/2019 - 02
Anbaugeräte
1 2 3 4
E
E
F
F
6219_003-204_V2
4
5
6
