Einbau - Still RX20-14 Originalbetriebsanleitung

Bedienung
Ausbau
– Die Palette entsprechend der Gabelzinken-
größe auswählen.
– Die Palette rechts oder links neben den
Gabelträger stellen.
– Den Gabelträger so hoch fahren, dass sich
die Unterkanten der Gabelzinken ca. 3 cm
höher als Palettenhöhe befinden.
– Die Feststellbremse betätigen und sich da-
von überzeugen, dass sie ordnungsgemäß
angezogen ist.
– Den Schaltschlüssel nach links drehen und
abziehen.

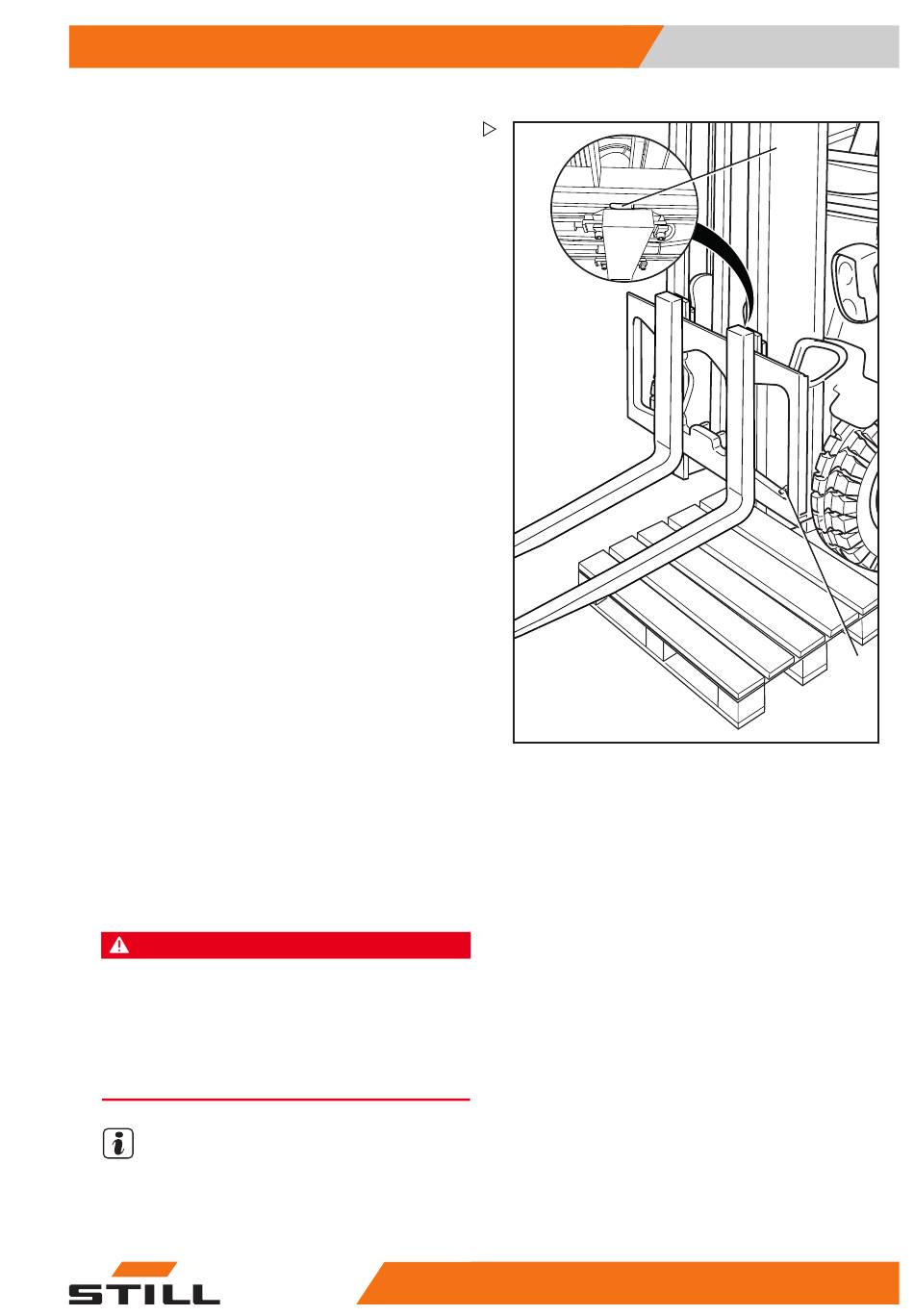

– Die Sicherungsschraube (2) rechts oder
links lösen.
– Den Arretierhebel (1) nach oben ziehen und
die Gabelzinken nach außen auf die Palette
schieben.

Einbau

– Die Gabelzinken rechts oder links auf eine
Palette neben den Gabelträger stellen.
– Die Gabelzinken von außen nach innen auf
den Gabelträger schieben.
– Den Arretierhebel (1) nach oben ziehen
und die Gabelzinken in die gewünschte
Stellung bringen. Darauf achten, dass der
Arretierhebel einrastet.
– Die Sicherungsschraube (2) ansetzen und
festziehen.
GEFAHR
Lebensgefahr durch Herabstürzen der Last oder
der Gabel!
Fahren und Lasten bewegen ohne die Sicherungs-
schraube ist nicht zulässig.
– Die Sicherungsschraube (2) nach jedem Gabel-
wechsel festziehen.
HINWEIS
Wenn der Stapler mit der Komfortfunktion
„Lastmessung" (Variante) ausgestattet ist,
muss nach erfolgtem Wechsel der Gabelzin-
56368011530 DE - 06/2019 - 02
4
Heben
1
2
6219_003-113
187
