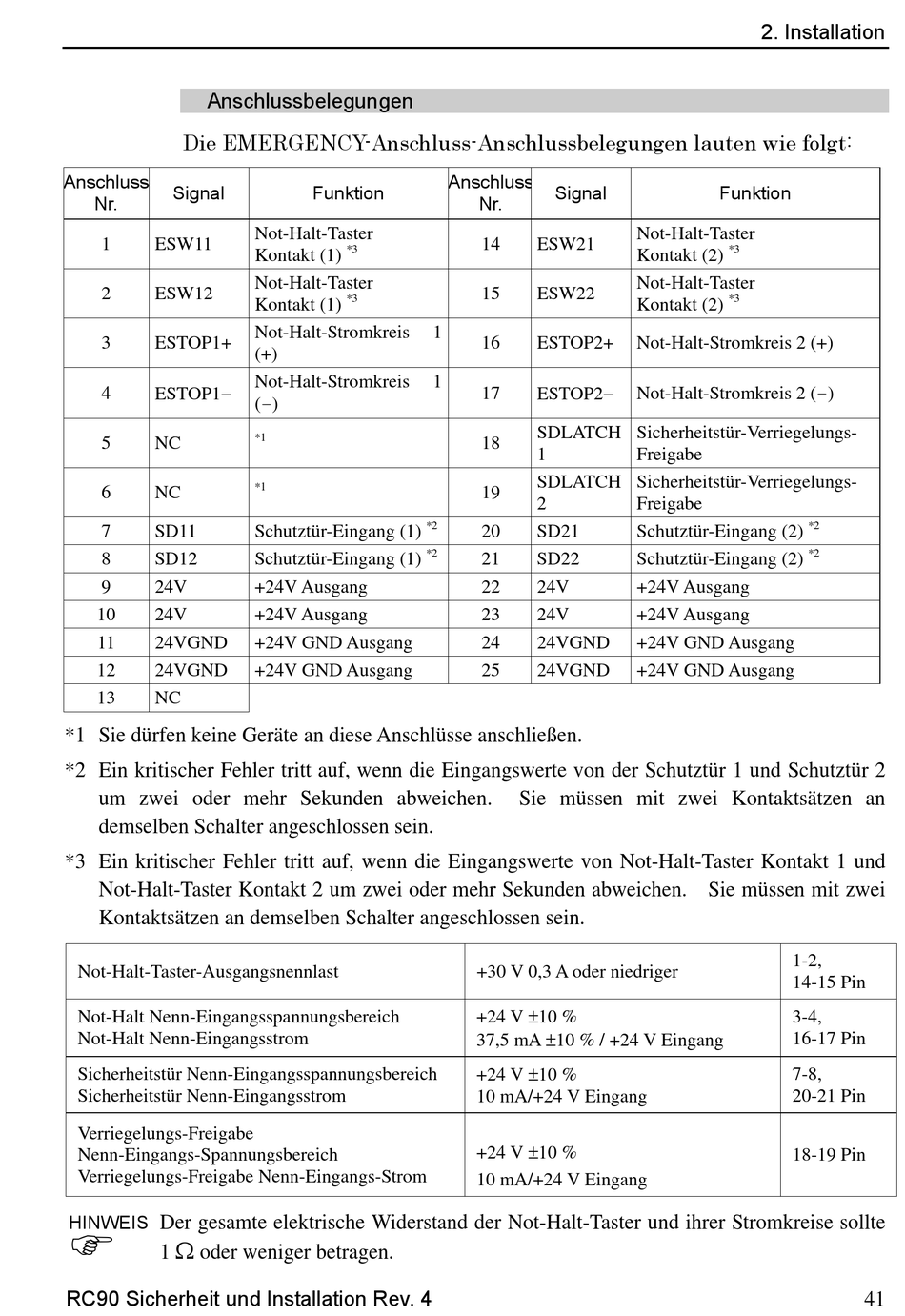

Anschlussbelegungen
Die EMERGENCY-Anschluss-Anschlussbelegungen lauten wie folgt:
Anschluss
Signal
Nr.
1
ESW11
2
ESW12
3
ESTOP1+
4
ESTOP1
5
NC
6
NC
7
SD11
8
SD12
9
24V
10
24V
11
24VGND
12
24VGND
13
NC
*1 Sie dürfen keine Geräte an diese Anschlüsse anschließen.
*2 Ein kritischer Fehler tritt auf, wenn die Eingangswerte von der Schutztür 1 und Schutztür 2
um zwei oder mehr Sekunden abweichen.
demselben Schalter angeschlossen sein.
*3 Ein kritischer Fehler tritt auf, wenn die Eingangswerte von Not-Halt-Taster Kontakt 1 und
Not-Halt-Taster Kontakt 2 um zwei oder mehr Sekunden abweichen. Sie müssen mit zwei
Kontaktsätzen an demselben Schalter angeschlossen sein.
Not-Halt-Taster-Ausgangsnennlast
Not-Halt Nenn-Eingangsspannungsbereich
Not-Halt Nenn-Eingangsstrom
Sicherheitstür Nenn-Eingangsspannungsbereich
Sicherheitstür Nenn-Eingangsstrom
Verriegelungs-Freigabe
Nenn-Eingangs-Spannungsbereich
Verriegelungs-Freigabe Nenn-Eingangs-Strom
HINWEIS
Der gesamte elektrische Widerstand der Not-Halt-Taster und ihrer Stromkreise sollte
1
oder weniger betragen.
RC90 Sicherheit und Installation Rev. 4
Funktion
Not-Halt-Taster
*3
Kontakt (1)
Not-Halt-Taster
*3
Kontakt (1)
Not-Halt-Stromkreis
(+)
Not-Halt-Stromkreis
(-)
*1
*1
Schutztür-Eingang (1)
Schutztür-Eingang (1)
+24V Ausgang
+24V Ausgang
+24V GND Ausgang
+24V GND Ausgang
Anschluss
Signal
Nr.
14
ESW21
15
ESW22
1
16
ESTOP2+
1
17
ESTOP2
SDLATCH
18
1
SDLATCH
19
2
*2
20
SD21
*2
21
SD22
22
24V
23
24V
24
24VGND
25
24VGND
Sie müssen mit zwei Kontaktsätzen an
+30 V 0,3 A oder niedriger
+24 V 10 %
37,5 mA 10 % / +24 V Eingang
+24 V 10 %
10 mA/+24 V Eingang
+24 V 10 %
10 mA/+24 V Eingang
2. Installation
Funktion
Not-Halt-Taster
*3
Kontakt (2)
Not-Halt-Taster
*3
Kontakt (2)
Not-Halt-Stromkreis 2 (+)
Not-Halt-Stromkreis 2 (-)
Sicherheitstür-Verriegelungs-
Freigabe
Sicherheitstür-Verriegelungs-
Freigabe
Schutztür-Eingang (2)
Schutztür-Eingang (2)
+24V Ausgang
+24V Ausgang
+24V GND Ausgang
+24V GND Ausgang
1-2,
14-15 Pin
3-4,
16-17 Pin
7-8,
20-21 Pin
18-19 Pin
*2
*2
41
