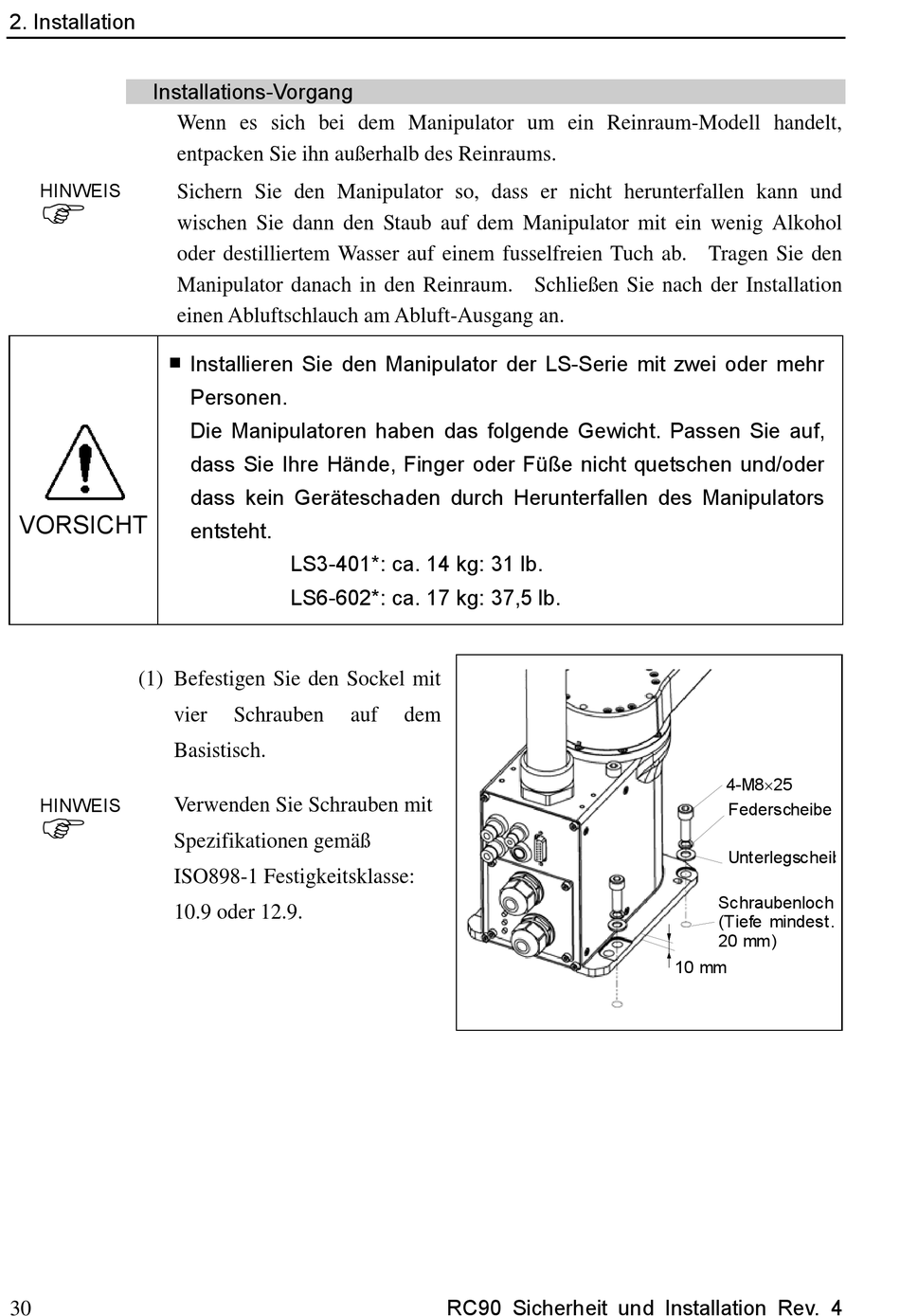

Epson RC90 Sicherheit Und Installation Seite 42

2. Installation
Installations-Vorgang
Wenn es sich bei dem Manipulator um ein Reinraum-Modell handelt,
entpacken Sie ihn außerhalb des Reinraums.
HINWEIS
Sichern Sie den Manipulator so, dass er nicht herunterfallen kann und

wischen Sie dann den Staub auf dem Manipulator mit ein wenig Alkohol
oder destilliertem Wasser auf einem fusselfreien Tuch ab. Tragen Sie den
Manipulator danach in den Reinraum. Schließen Sie nach der Installation
einen Abluftschlauch am Abluft-Ausgang an.
■ Installieren Sie den Manipulator der LS-Serie mit zwei oder mehr
VORSICHT
(1) Befestigen Sie den Sockel mit
vier
Basistisch.
HINWEIS
Verwenden Sie Schrauben mit

Spezifikationen gemäß
ISO898-1 Festigkeitsklasse:
10.9 oder 12.9.
30
Personen.
Die Manipulatoren haben das folgende Gewicht. Passen Sie auf,
dass Sie Ihre Hände, Finger oder Füße nicht quetschen und/oder
dass kein Geräteschaden durch Herunterfallen des Manipulators
entsteht.
LS3-401*: ca. 14 kg: 31 lb.
LS6-602*: ca. 17 kg: 37,5 lb.
Schrauben auf dem
RC90 Sicherheit und Installation Rev. 4
4-M825
Federscheibe
Unterlegscheib
Schraubenloch
(Tiefe mindest.
20 mm)
10 mm
