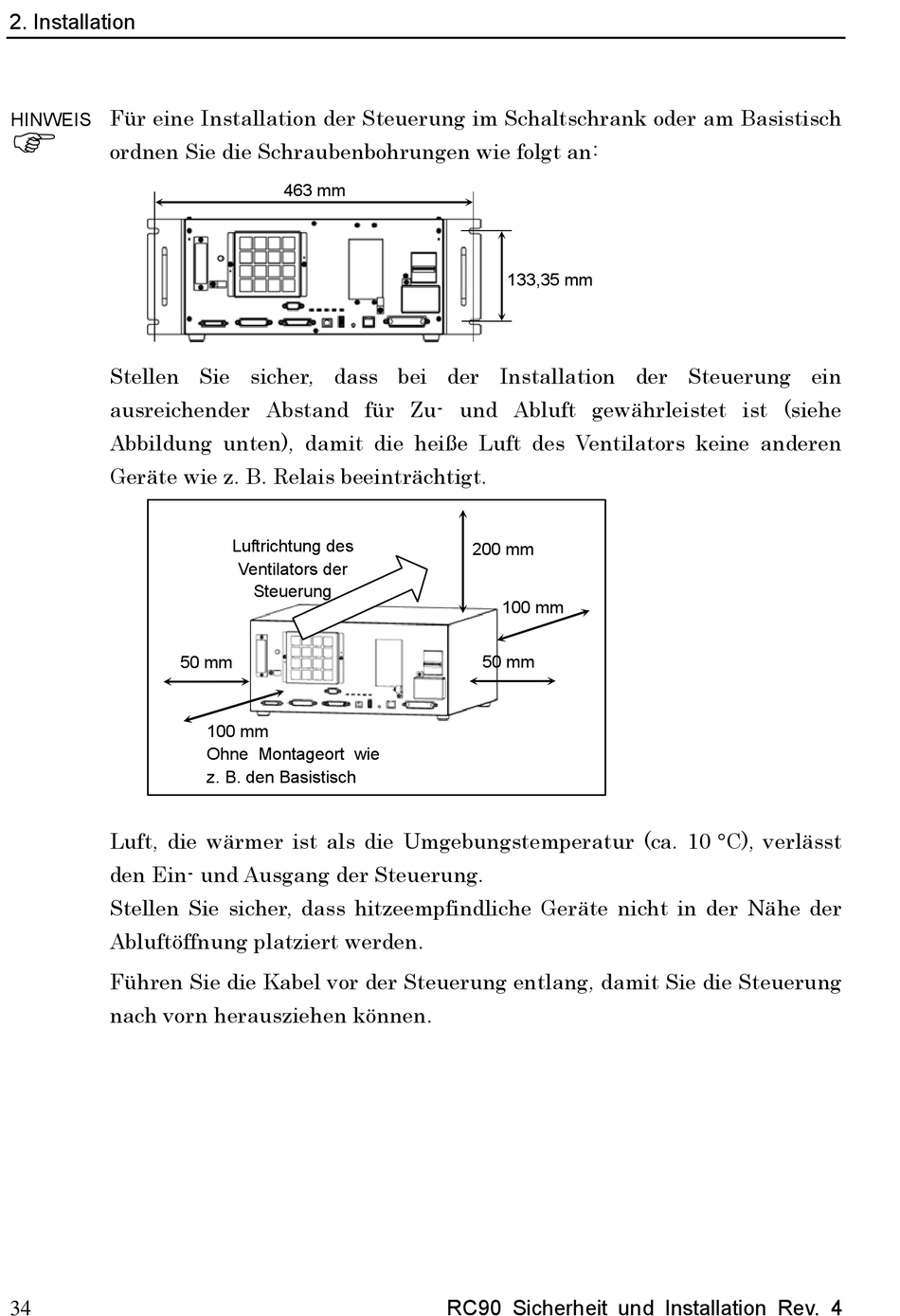

2. Installation
Für eine Installation der Steuerung im Schaltschrank oder am Basistisch
HINWEIS
ordnen Sie die Schraubenbohrungen wie folgt an:
Stellen Sie sicher, dass bei der Installation der Steuerung ein
ausreichender Abstand für Zu- und Abluft gewährleistet ist (siehe
Abbildung unten), damit die heiße Luft des Ventilators keine anderen
Geräte wie z. B. Relais beeinträchtigt.
Luft, die wärmer ist als die Umgebungstemperatur (ca. 10 °C), verlässt
den Ein- und Ausgang der Steuerung.
Stellen Sie sicher, dass hitzeempfindliche Geräte nicht in der Nähe der
Abluftöffnung platziert werden.
Führen Sie die Kabel vor der Steuerung entlang, damit Sie die Steuerung
nach vorn herausziehen können.
34
463 mm
Luftrichtung des
Ventilators der
Steuerung
50 mm
100 mm
Ohne Montageort wie
z. B. den Basistisch
133,35 mm
200 mm
100 mm
50 mm
RC90 Sicherheit und Installation Rev. 4
