Montagezeichnung Für Model-Komponente - Assembly Drawing For Model Component - Optimum OPTImill F 310HSC Betriebsanleitung

OPTIMUM
M A S C H I N E N - G E R M A N Y

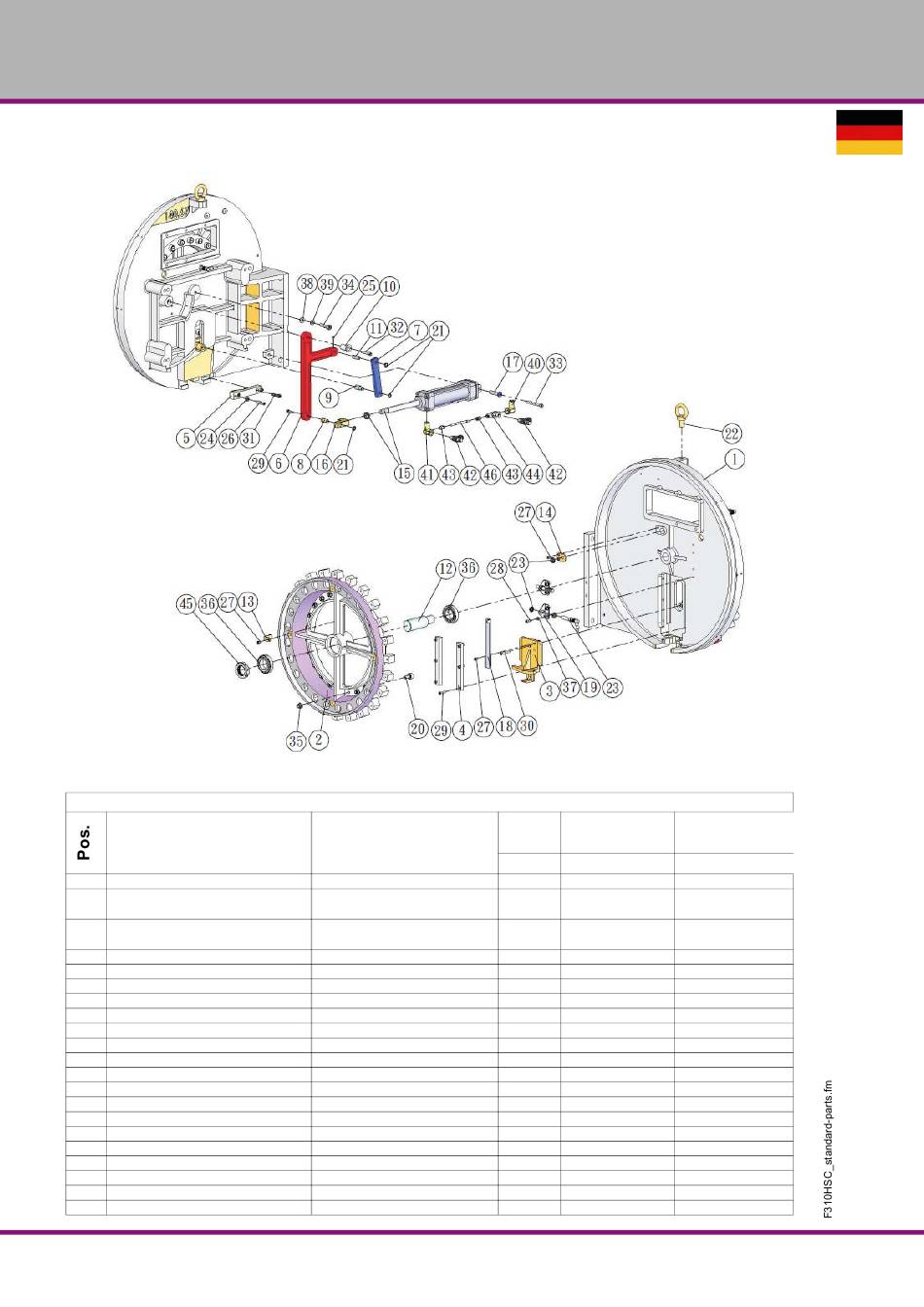

12.13.5Montagezeichnung für Model-Komponente - Assembly Drawing for Model
Component
Teileliste Model-Komponente - Part list Model Component
Bezeichnung
1 24T-R Hauptkörper
24T-R 12mm Hauptkörper
24T-R 20mm Hauptkörper
70 Hauptkörper
2 24T-R Scheibe
3 24T-R Klaue Werkzeug unten
4 Pressplatte Werkzeug unten
5 Positions Sitz Werkzeugtasche
6 Druckhebel Druckluftzylinder
7 Verbindungswelle Werkzeug unten
8 Verbindungswelle Druckluftzylinder
9 Verbindungswelle Klaue Werkzeug unten
10 Positionsstift Schubwelle
11 Verbindungsstift
12 Spindel Werkzeugscheibe
13 Sitz Ursprungssensor
14 Feste Scheibe Ursprungssensor
15 150 Druckluftzylinder
Mutter
16 Gelenk Druckluftzylinder
17 Festlagerstift Druckluftzylinder
DE | GB
F310 HSC
Seite 293
®
Description
24T-R Main body
24T-R 12mm Main body
24T-R 20mm Main body
70 Main body
24T-R Disk
24T-R Tool down claw
Tool down claw pressing plate
Tool pot position seat
Air cylinder pushing shaft
Tool Down Connecting shaft
Air cylinder connecting shaft
Tool down claw connecting shaft
Pushing shaft position pin
Connecting pin
Disk spindle
Origin sensor seat
Origin sensor fixed slice
150 Air cylinder
Nut
Air cylinder joint
Air cylinder fixed pin
Original operating instructions
Menge Grösse
Qty. Size
1
DE0100118
1
50075/50080
DE0105204
1
50065/50070
1 DE0105801
1 DE0100206
1 DE0100312
2 DE0100404
1 DE0100503
1 DE0100606
1 DE0100701
1 DE0100802
1 DE0100901
1 DE0101002
1 DE0101101
1 DE0101503
1 DE0101701
1 DE0101801
1 DE0102301
1 M16
1 DE0102402
1 DE0102502
Mechanische Ersatzteile - Mechanical Spare parts
Version 1.0.1 vom 2019-04-18
Artikel-
nummer
Item no.
035112101701
035112101702
035112101703
035112101704
035112101705
035112101707
035112101708
035112101709
035112101710
035112101711
035112101712
035112101713
035112101714
035112101715
035112101716
035112101717
035112101718
035112101719
035112101721
035112101722
