Montieren Sie die Kühlschmiermittelschläuche der Kühlschmiermittelpumpen. Die
Anschlüsse der Kühlschmiermittelschläuche besitzen eine Bezeichnung, gleich lautende
Bezeichnungen gehören zusammen.
Montieren Sie den Spiralschlauch mit Reinigungspistole.
Setzen Sie Auffangwanne unter den Ölabscheider des Kühlschmiermittelbehälters.
Schließen Sie die Anschlussstecker der Kühlschmiermittelpumpen und des Späneförde-
rers, sowie die Kühlschmiermittelschläuche des Kühlschmiermittelbehälters an. Achten Sie
darauf das die Steckverbindungen korrekt hergestellt sind.
3.7.3
Montage des Wärmetauschers am Schaltschrank
Montieren Sie den Wärmetauscher - sofern wegen einem Transport demontiert - am Schalt-
schrank. Schließen Sie den Wärmetauscher an 230V im Schaltschrank an.
VORSICHT!
Diese Arbeit darf nur durch eine Elektrofachkraft durchgeführt werden. Durch falsches
Anschließen erlischt die Garantie!
3.7.4
Montage des elektronischen Handrads
Montieren Sie das Anschlusskabel des Handrades an das Bedienpanel der CNC Maschine.
Anschlussstecker
3.7.5
Montage des Ölkühlers
Diese Kühleinheit wird zur Kühlung der Direktspindel eingesetzt und ist ausgelegt für eine prä-
zise Regelung der Öltemperatur.
„Montage des Kühlers" auf Seite 128
Montage und Inbetriebnahme
Version 1.0.1 vom 2019-04-18

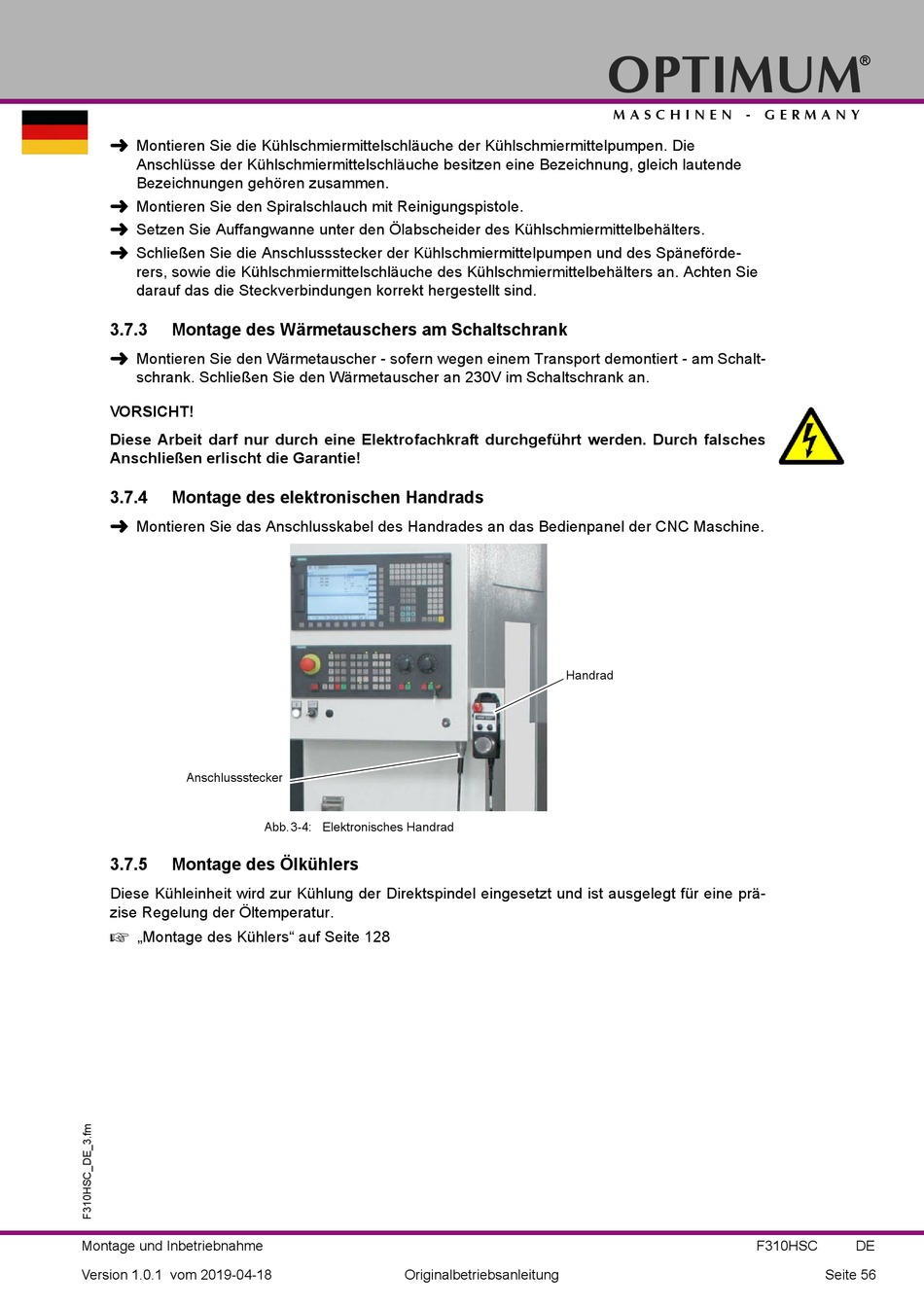

Abb.3-4: Elektronisches Handrad
