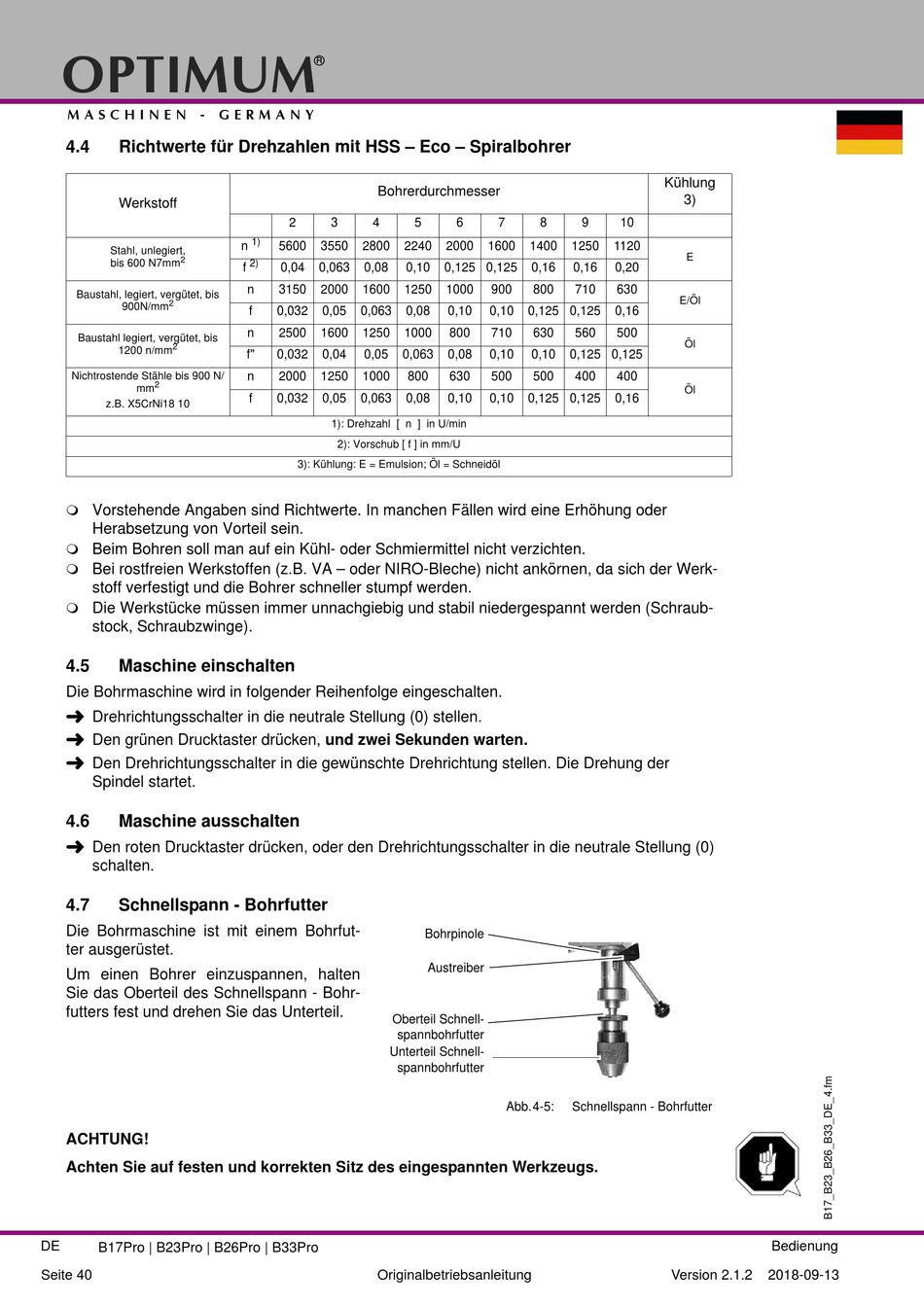

4.4 Richtwerte für Drehzahlen mit HSS – Eco – Spiralbohrer
Werkstoff
Stahl, unlegiert,
2
bis 600 N7mm
Baustahl, legiert, vergütet, bis
2
900N/mm
Baustahl legiert, vergütet, bis
2
1200 n/mm
Nichtrostende Stähle bis 900 N/
2
mm
z.B. X5CrNi18 10

Vorstehende Angaben sind Richtwerte. In manchen Fällen wird eine Erhöhung oder
Herabsetzung von Vorteil sein.

Beim Bohren soll man auf ein Kühl- oder Schmiermittel nicht verzichten.

Bei rostfreien Werkstoffen (z.B. VA – oder NIRO-Bleche) nicht ankörnen, da sich der Werk-
stoff verfestigt und die Bohrer schneller stumpf werden.

Die Werkstücke müssen immer unnachgiebig und stabil niedergespannt werden (Schraub-
stock, Schraubzwinge).
4.5

Maschine einschalten

Die Bohrmaschine wird in folgender Reihenfolge eingeschalten.

Drehrichtungsschalter in die neutrale Stellung (0) stellen.

Den grünen Drucktaster drücken, und zwei Sekunden warten.

Den Drehrichtungsschalter in die gewünschte Drehrichtung stellen. Die Drehung der
Spindel startet.
4.6

Maschine ausschalten


Den roten Drucktaster drücken, oder den Drehrichtungsschalter in die neutrale Stellung (0)
schalten.
4.7

Schnellspann - Bohrfutter

Die Bohrmaschine ist mit einem Bohrfut-
ter ausgerüstet.
Um einen Bohrer einzuspannen, halten
Sie das Oberteil des Schnellspann - Bohr-
futters fest und drehen Sie das Unterteil.
ACHTUNG!
Achten Sie auf festen und korrekten Sitz des eingespannten Werkzeugs.
DE
B17Pro | B23Pro | B26Pro | B33Pro
Seite 40
®
Bohrerdurchmesser
2 3 4 5
1)
n 5600 3550 2800 2240
2)
f 0,04 0,063 0,08 0,10
n 3150 2000 1600 1250
f 0,032 0,05 0,063 0,08
n 2500 1600 1250 1000
f" 0,032 0,04 0,05 0,063
n 2000 1250 1000 800
f 0,032 0,05 0,063 0,08
1): Drehzahl [ n ] in U/min
2): Vorschub [ f ] in mm/U
3): Kühlung: E = Emulsion; Öl = Schneidöl
Oberteil Schnell-
spannbohrfutter
Unterteil Schnell-
spannbohrfutter
Originalbetriebsanleitung
6 7 8 9
2000 1600 1400 1250
0,125 0,125 0,16 0,16
1000 900 800 710
0,10 0,10 0,125 0,125
800 710 630 560
0,08 0,10 0,10 0,125 0,125
630 500 500 400
0,10 0,10 0,125 0,125
Bohrpinole
Austreiber
Abb.4-5: Schnellspann - Bohrfutter
Kühlung
3)
10
1120
E
0,20
630
E/Öl
0,16
500
Öl
400
Öl
0,16
Bedienung
