monatlich

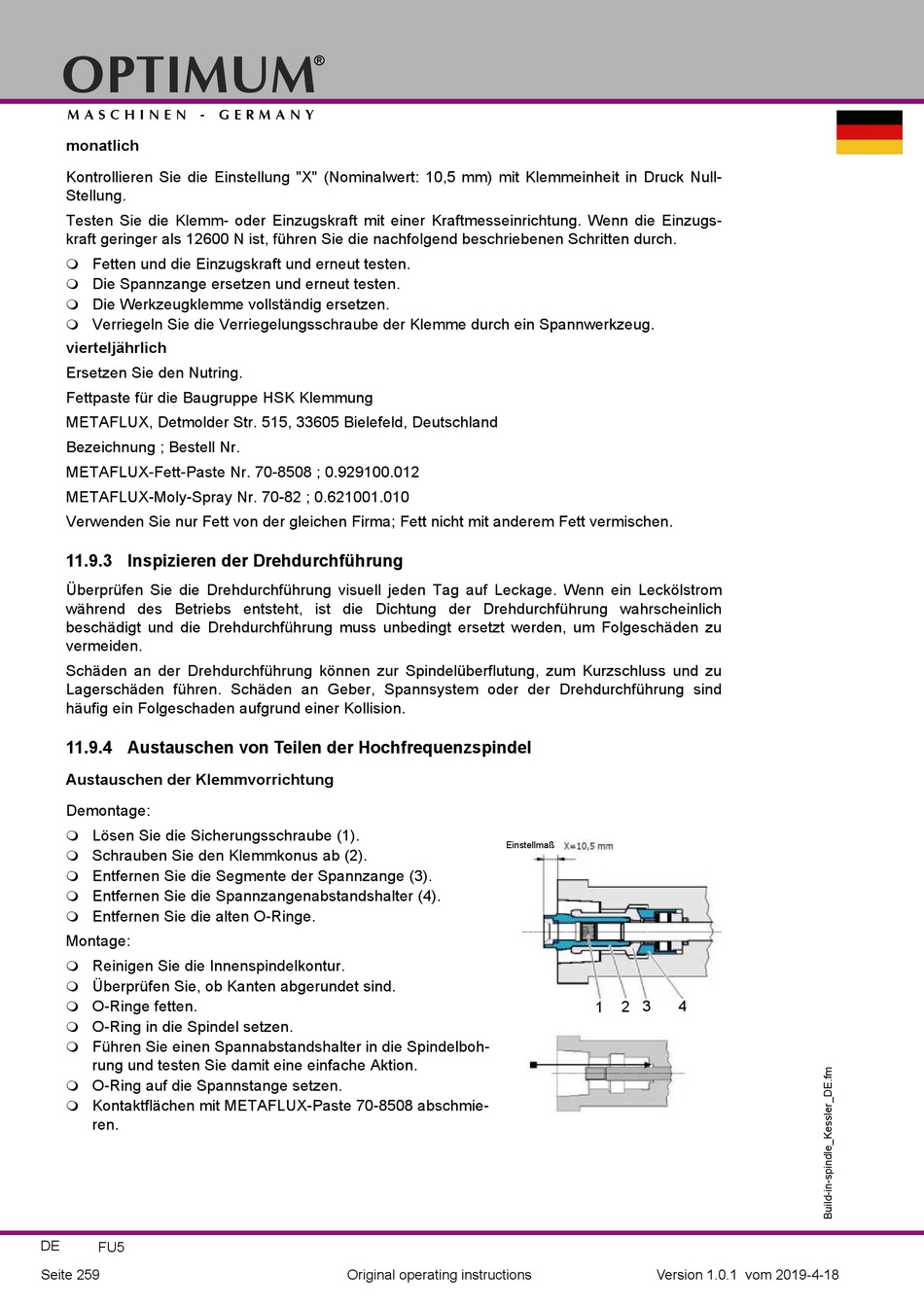

Kontrollieren Sie die Einstellung "X" (Nominalwert: 10,5 mm) mit Klemmeinheit in Druck Null-
Stellung.
Testen Sie die Klemm- oder Einzugskraft mit einer Kraftmesseinrichtung. Wenn die Einzugs-
kraft geringer als 12600 N ist, führen Sie die nachfolgend beschriebenen Schritten durch.
Fetten und die Einzugskraft und erneut testen.
Die Spannzange ersetzen und erneut testen.
Die Werkzeugklemme vollständig ersetzen.
Verriegeln Sie die Verriegelungsschraube der Klemme durch ein Spannwerkzeug.
vierteljährlich
Ersetzen Sie den Nutring.
Fettpaste für die Baugruppe HSK Klemmung
METAFLUX, Detmolder Str. 515, 33605 Bielefeld, Deutschland
Bezeichnung ; Bestell Nr.
METAFLUX-Fett-Paste Nr. 70-8508 ; 0.929100.012
METAFLUX-Moly-Spray Nr. 70-82 ; 0.621001.010
Verwenden Sie nur Fett von der gleichen Firma; Fett nicht mit anderem Fett vermischen.
11.9.3 Inspizieren der Drehdurchführung
Überprüfen Sie die Drehdurchführung visuell jeden Tag auf Leckage. Wenn ein Leckölstrom
während des Betriebs entsteht, ist die Dichtung der Drehdurchführung wahrscheinlich
beschädigt und die Drehdurchführung muss unbedingt ersetzt werden, um Folgeschäden zu
vermeiden.
Schäden an der Drehdurchführung können zur Spindelüberflutung, zum Kurzschluss und zu
Lagerschäden führen. Schäden an Geber, Spannsystem oder der Drehdurchführung sind
häufig ein Folgeschaden aufgrund einer Kollision.
11.9.4 Austauschen von Teilen der Hochfrequenzspindel
Austauschen der Klemmvorrichtung
Demontage:
Lösen Sie die Sicherungsschraube (1).
Schrauben Sie den Klemmkonus ab (2).
Entfernen Sie die Segmente der Spannzange (3).
Entfernen Sie die Spannzangenabstandshalter (4).
Entfernen Sie die alten O-Ringe.
Montage:
Reinigen Sie die Innenspindelkontur.
Überprüfen Sie, ob Kanten abgerundet sind.
O-Ringe fetten.
O-Ring in die Spindel setzen.
Führen Sie einen Spannabstandshalter in die Spindelboh-
rung und testen Sie damit eine einfache Aktion.
O-Ring auf die Spannstange setzen.
Kontaktflächen mit METAFLUX-Paste 70-8508 abschmie-
ren.
DE
FU5
Seite 259
®
Original operating instructions
Einstellmaß
2 3
4
1
Version 1.0.1 vom 2019-4-18
