2.23
Spindelinnenkühlung - Externes Aggregat
CTS - Coolant Through Spindle
ACHTUNG!
Das externe CTS System kann nur mit einem bestimmten Mischungsverhältnis des Kühl-
Schmiermittels eingesetzt werden. Verwenden Sie nur ein Mischungsverhältnis von Öl /
Wasser von 1 / 4.
Das Kühlmittel durch die Spindel (CTS) Gerät wird als optionales Zubehör der Maschine zur
Verfügung gestellt. Das Kühlmittel wird der Spindel über einen separaten Durchgang zugeführt
und versprüht das Kühlmitel auf den Schnittpunkt am Fräswerkzeug um die Bearbeitungs-
genauigkeit, Schnittgeschwindigkeit und Lebensdauer des Fräswerkzeugs zu erhöhen.
Es wird mit dem Kühlmittel aus dem Kühlmitteltank der Maschine kombiniert.
Die kompakte Bauweise spart Platz.
2.23.1 Externes Aggregat zur Spindelinnenkühlung
4
6

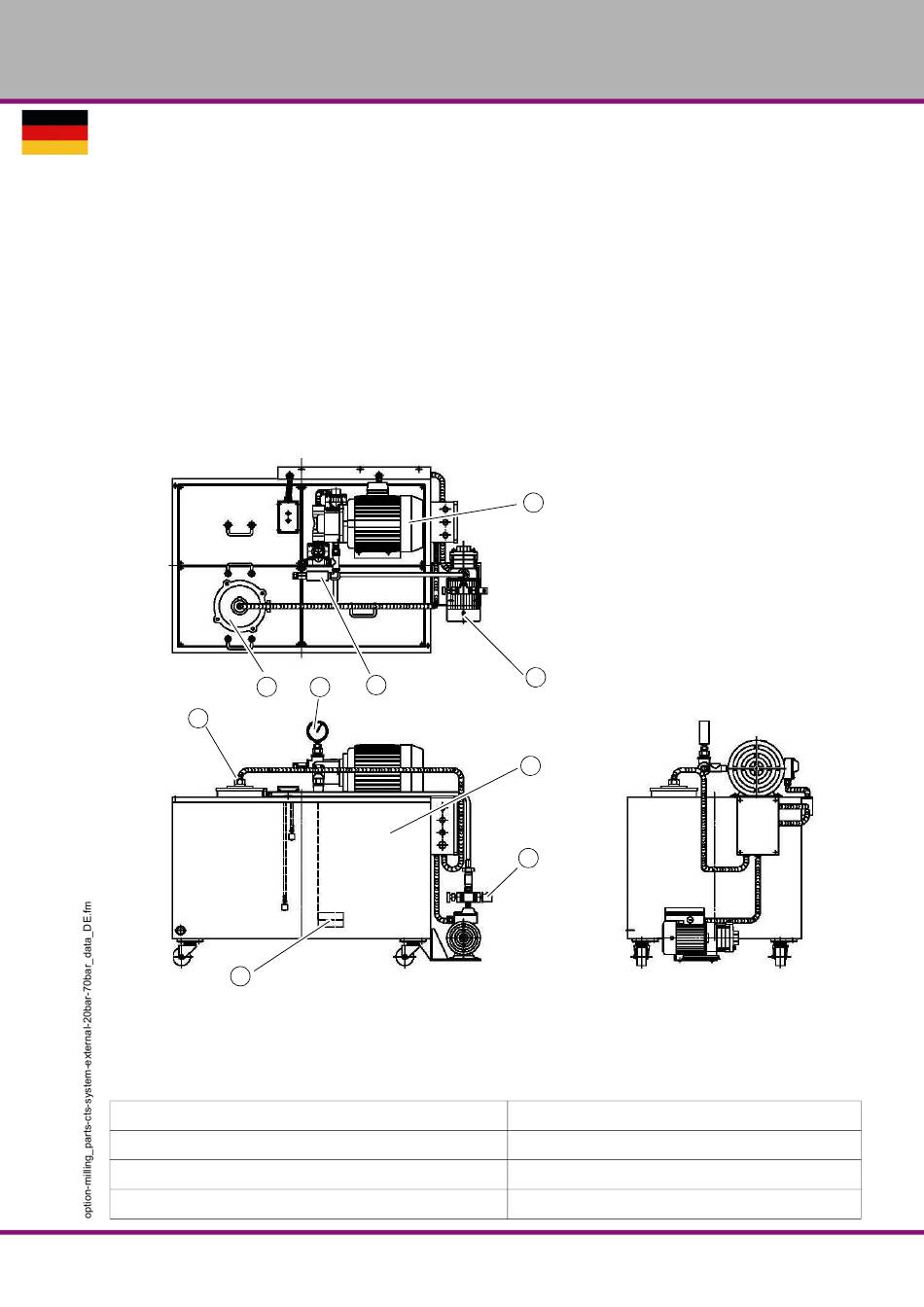

Abb.2-4:
Externes Aggregat 20 bar oder 70 bar
2.23.2 Technische Daten
Tankinhalt [ Liter ]
Version 1.0.1 vom 2019-4-18
8
5
9
Pumpendruck
Auslassfilter
Vorfilter Pumpe
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
7
2
1
3
20 bar oder 70 bar
25μm
40μm
165
DE
Seite 38
