OPTIMUM
M A S C H I N E N - G E R M A N Y

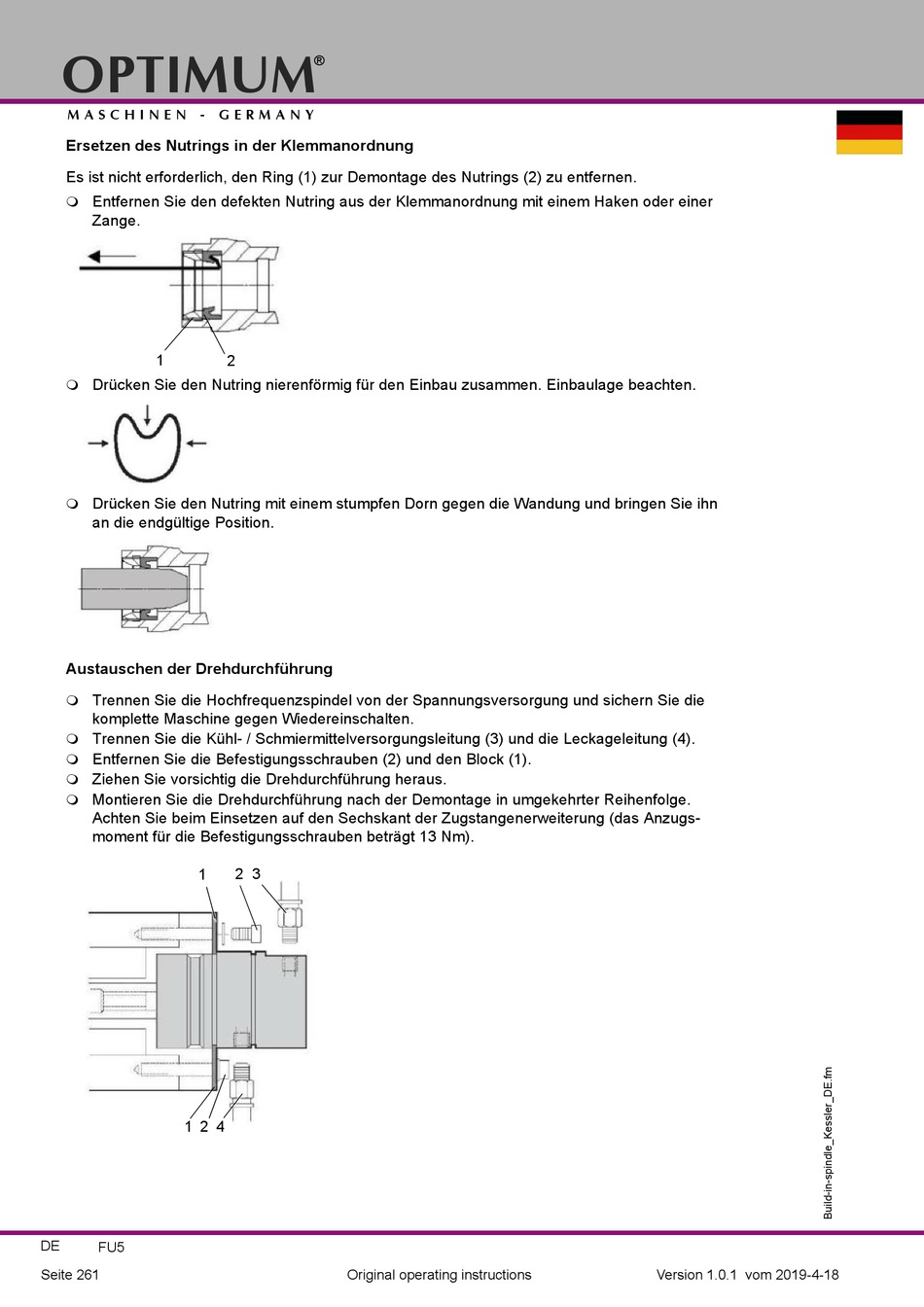

Ersetzen des Nutrings in der Klemmanordnung
Es ist nicht erforderlich, den Ring (1) zur Demontage des Nutrings (2) zu entfernen.
Entfernen Sie den defekten Nutring aus der Klemmanordnung mit einem Haken oder einer
Zange.
1
Drücken Sie den Nutring nierenförmig für den Einbau zusammen. Einbaulage beachten.
Drücken Sie den Nutring mit einem stumpfen Dorn gegen die Wandung und bringen Sie ihn
an die endgültige Position.
Austauschen der Drehdurchführung
Trennen Sie die Hochfrequenzspindel von der Spannungsversorgung und sichern Sie die
komplette Maschine gegen Wiedereinschalten.
Trennen Sie die Kühl- / Schmiermittelversorgungsleitung (3) und die Leckageleitung (4).
Entfernen Sie die Befestigungsschrauben (2) und den Block (1).
Ziehen Sie vorsichtig die Drehdurchführung heraus.
Montieren Sie die Drehdurchführung nach der Demontage in umgekehrter Reihenfolge.
Achten Sie beim Einsetzen auf den Sechskant der Zugstangenerweiterung (das Anzugs-
moment für die Befestigungsschrauben beträgt 13 Nm).
1
1 2 4
DE
FU5
Seite 261
®
2
2 3
Original operating instructions
Version 1.0.1 vom 2019-4-18
