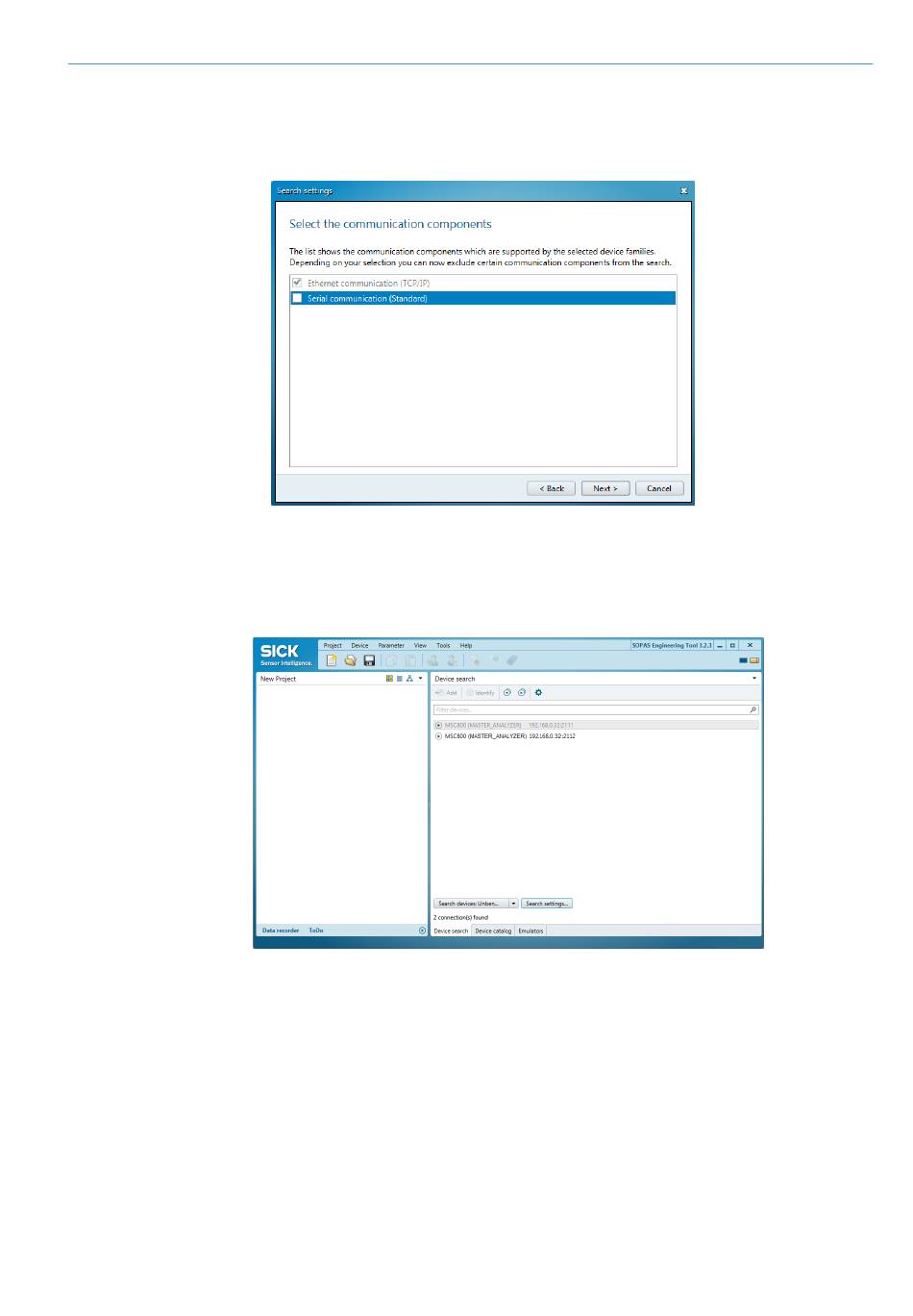

4. Geben Sie an, über welche Schnittstelle die Konfiguration erfolgt. Erfolgt wie im
Beispiel die Konfiguration über eine Ethernet-Leitung, ist automatisch das
Kontrollkästchen Ethernet communication (TCP/IP) aktiviert.
5. Bestätigen Sie die folgenden Assistentenseiten jeweils mit Next und schließen Sie die
Konfiguration der Sucheinstellungen mit Complete ab.
Der Controller des MDA wird bei übereinstimmendem Nummernkreis von Konfigurations-
PC und Controller erkannt und auf der rechten Seite in der Geräteliste angezeigt.
Der Controller MSC800 (MASTER_ANALYZER) verwendet (wie alle SICK-Geräte) zwei
Ports. Ports sind Teile der Netzwerkadresse, über die unterschiedliche Verbindungen
zwischen den Geräten aufgebaut werden können. Der Port 2112 ist frei parametrierbar,
für den Port 2111 ist die Datenausgabe fest vorgegeben. Er wird zur Konfiguration des
Geräts verwendet.
