SYSTEMBESCHREIBUNG
Volumenmessung
Ist ein gültiger Barcode bzw. ein stabiler Gewichtswert vorhanden, wird die
Volumenmessung durchgeführt.
Hierzu werden die am Messportal montierten Lichtgitter manuell an zwei Linearführungen
über das zu vermessende Objekt bewegt. Die Messung kann in beide Richtungen erfolgen
und hierbei gestoppt und wieder weitergeführt werden.
Wird das aufgespannte Überwachungsfeld von einem Objekt unterbrochen, kann durch
die Abschattung und die daraus resultierende Anzahl der unterbrochenen Lichtstrahlen
auf der Empfängerzeile das Profil des Objekts detektiert werden.
Die aus der Abschattung resultierende Änderung der Strahlanzahl auf der Empfängerzeile
wird über die Schnittstellen der Lichtgitter als digitales Signal an den MSC800
übertragen.
Infolge der Bewegung der Lichtgitter über dem Objekt entstehen jeweils zweidimensionale
Schnitte. Im Controller werden die einzelnen 2D-Schnitte des Objekts zusammengefügt.

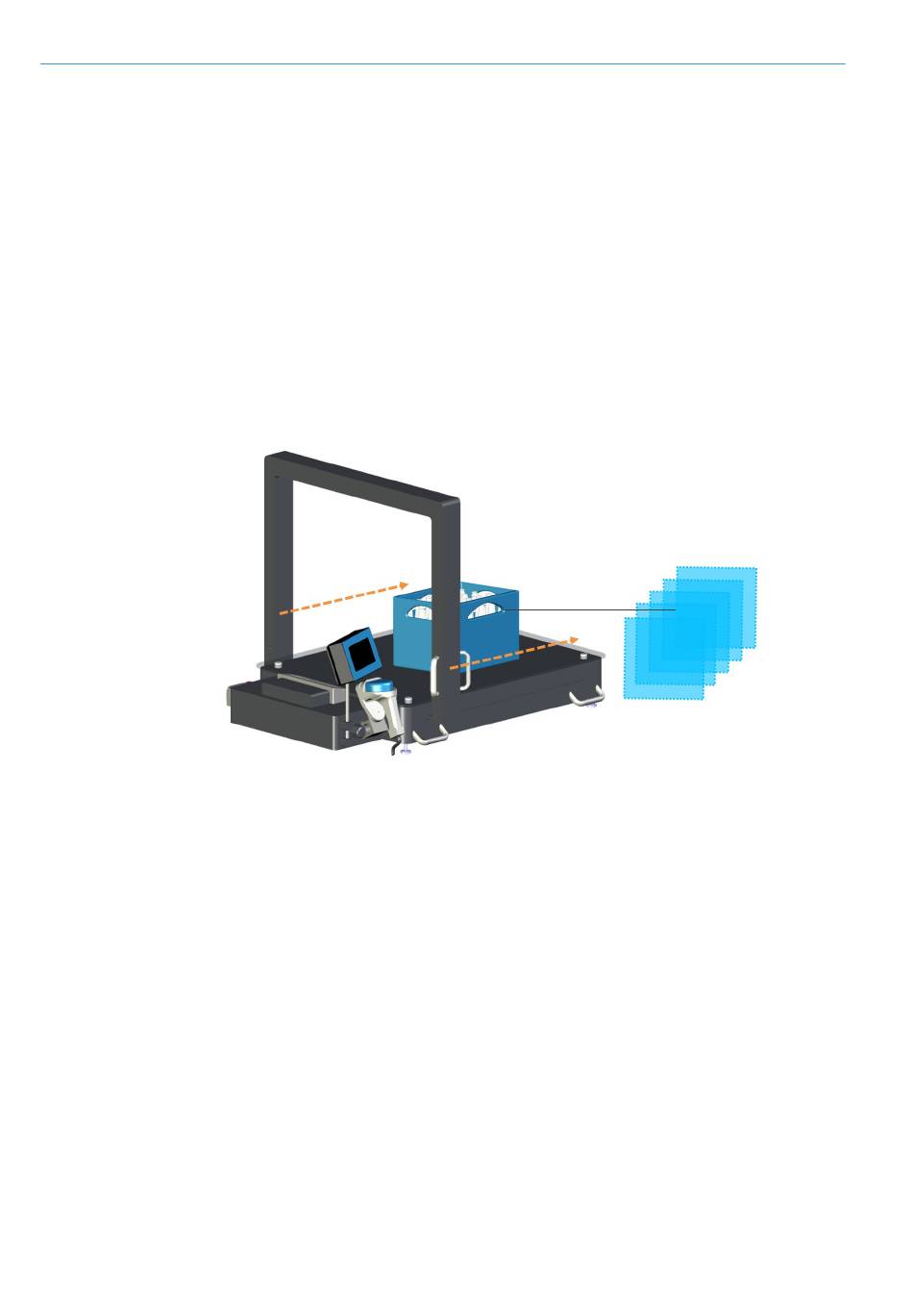

Abb. 18: Arbeitsweise - Volumenmessung
Unter Berücksichtigung der Geschwindigkeit, mit der das Messportal über das Objekt
geführt wird und der jeweiligen Position der Lichtgitter über dem Objekt entsteht ein
räumliches Gebilde, aus dem der kleinste umhüllende Quader ermittelt und das Volumen
berechnet werden.
