SYSTEMBESCHREIBUNG
4 - Controller MSC800
Das Controller-Gehäuse enthält den System-Controller MSC800 und das Netzteil für die
zentrale Spannungsversorgung.

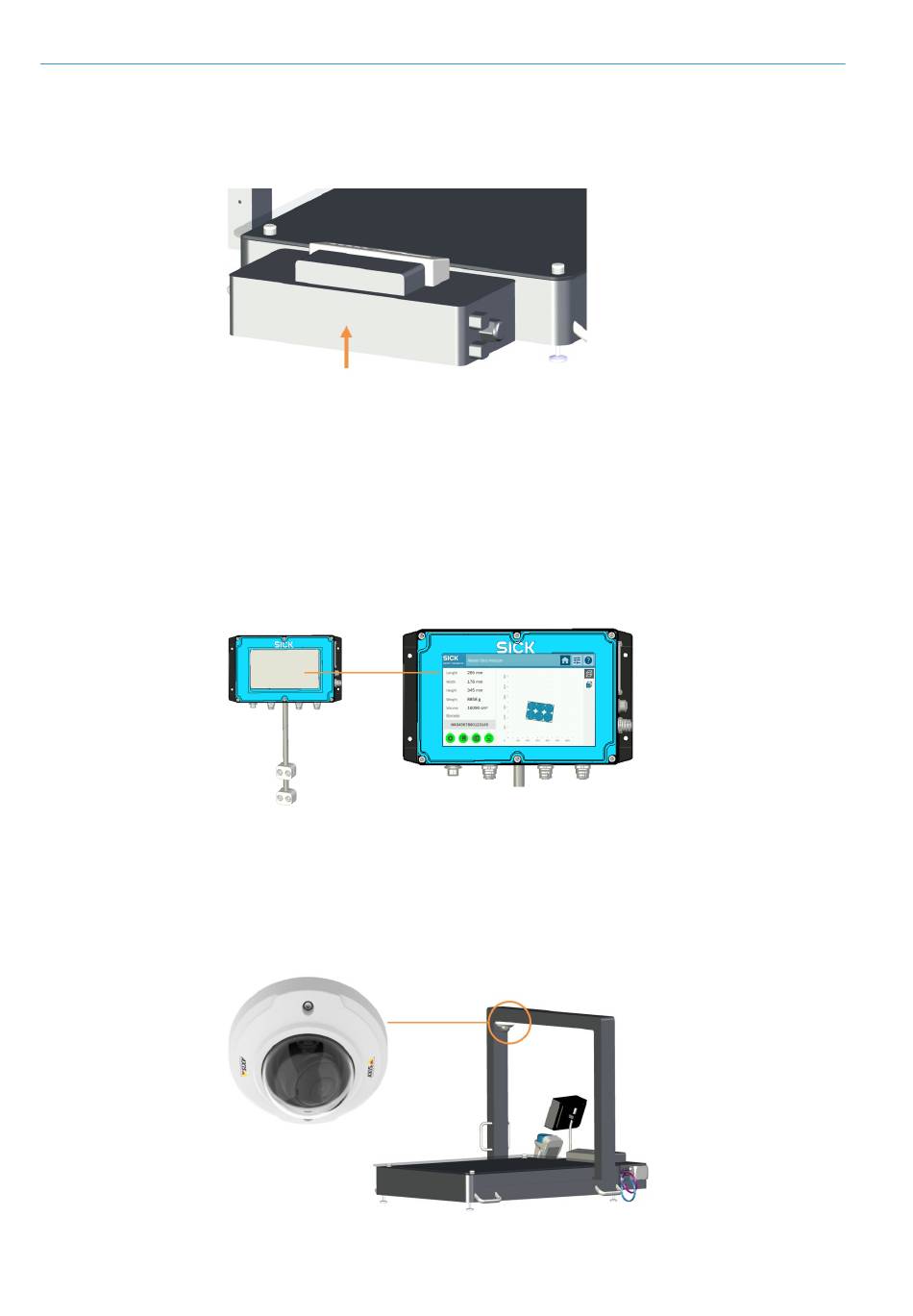

Abb. 9:
Controller MSC800
Der MSC800 ist die zentrale Steuereinheit des Systems. Er übernimmt die Koordination
der einzelnen Komponenten und verarbeitet alle eingehenden Signale. Die
Messergebnisse werden per Ethernet-Schnittstelle an das übergeordnete Kundensystem
weitergegeben.
5 - Display
Das Display ist die zentrale Visualisierungseinheit der Anlage. Es stellt die Messwerte aus
den verschiedenen Komponenten im laufenden Betrieb dar und erlaubt die komfortable
Bearbeitung von Störmeldungen.
Abb. 10: Display
6 - IP-Kamera (nur MDA650 Image/MDA800 Image)
Eine am Messportal angebrachte IP-Kamera erzeugt während des Messvorgangs ein
fotorealistisches Bild des Objekts. Das Foto wird zusammen mit den Messdaten an das
übergeordnete Kundensystem übermittelt.
Die IP-Kamera wird über PoE (Power over Ethernet) mit Strom versorgt.
Abb. 11: IP-Kamera (nur MDA650 Image/MDA800 Image)
