8020064-ZW99/2019-08-15|SICK
Irrtümer und Änderungen vorbehalten
Neues Objekt platzieren
▸
Platzieren Sie das nächste Objekt wie beschrieben auf der Glasplatte. Auf dem Display
werden noch die Messergebnisse der vorausgegangenen Messung angezeigt.
Neue Messung starten
1. Starten Sie den neuen Messvorgang - je nach Betriebsart - mit der Erfassung des
Barcodes oder mit der Ermittlung eines stabilen Gewichts (siehe hierzu auch das
Kapitel
7.3.1 Messvorgang
Die grafische Anzeige der Messwerte wird zurückgesetzt.

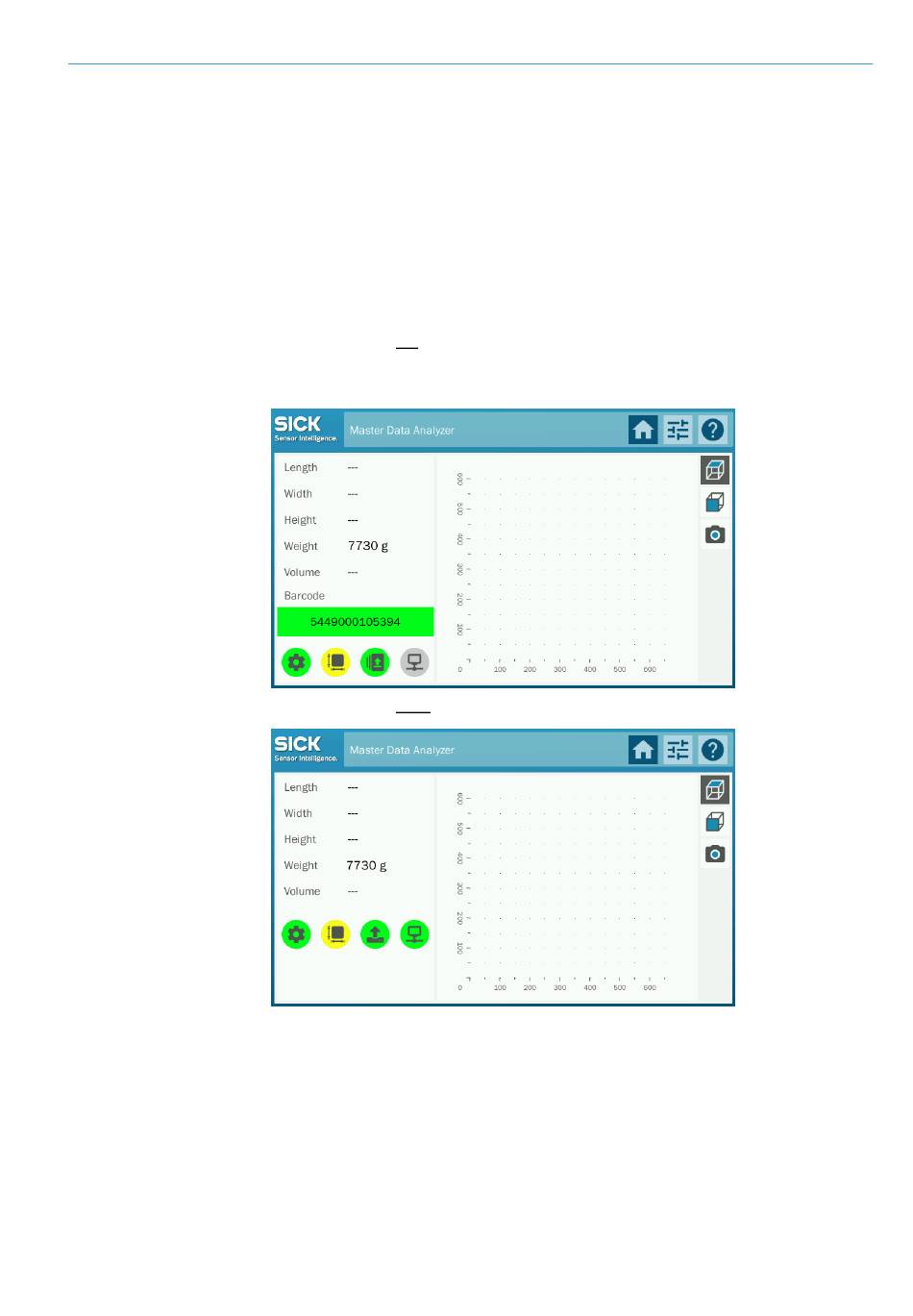

In der Betriebsart mit Barcode-Erfassung enthält das Messfenster jetzt den gelesenen
Barcode und das Gewicht des neuen Objekts. Der neu eingelesene Barcode ist grün
hinterlegt.
In der Betriebsart ohne Barcode-Erfassung wird nur das Gewicht angezeigt.
In beiden Fällen wird im Controller MSC800 ein neuer Datensatz angelegt. Das
Kreissymbol für den Messstatus wechselt von grün auf gelb. Das System besitzt jetzt
den Status Messung.
2. Bewegen Sie das Messportal über das Objekt.
Die Messung ist abgeschlossen, wenn alle Messwerte korrekt im Messfenster
angezeigt werden.
starten).
B E T R I E B S A N L E I T U N G | Master Data Analyzer
BEDIENUNG
7
83
