Seilzug-Encoder
8020064-ZW99/2019-08-15|SICK
Irrtümer und Änderungen vorbehalten
Der Sender des horizontalen Lichtgitters ist unterhalb der Glasplatte am Rahmen
montiert, der Empfänger oberhalb. Damit können äußere Störeinflüsse durch Fremdlicht
oder Schmutz minimiert werden. Die Lichtstrahlen des unteren Lichtgitters werden durch
die Glasplatte zum oberen Lichtgitter geführt. Der Sender des vertikalen Lichtgitters ist
am Bügel mit den beiden Haltegriffen.

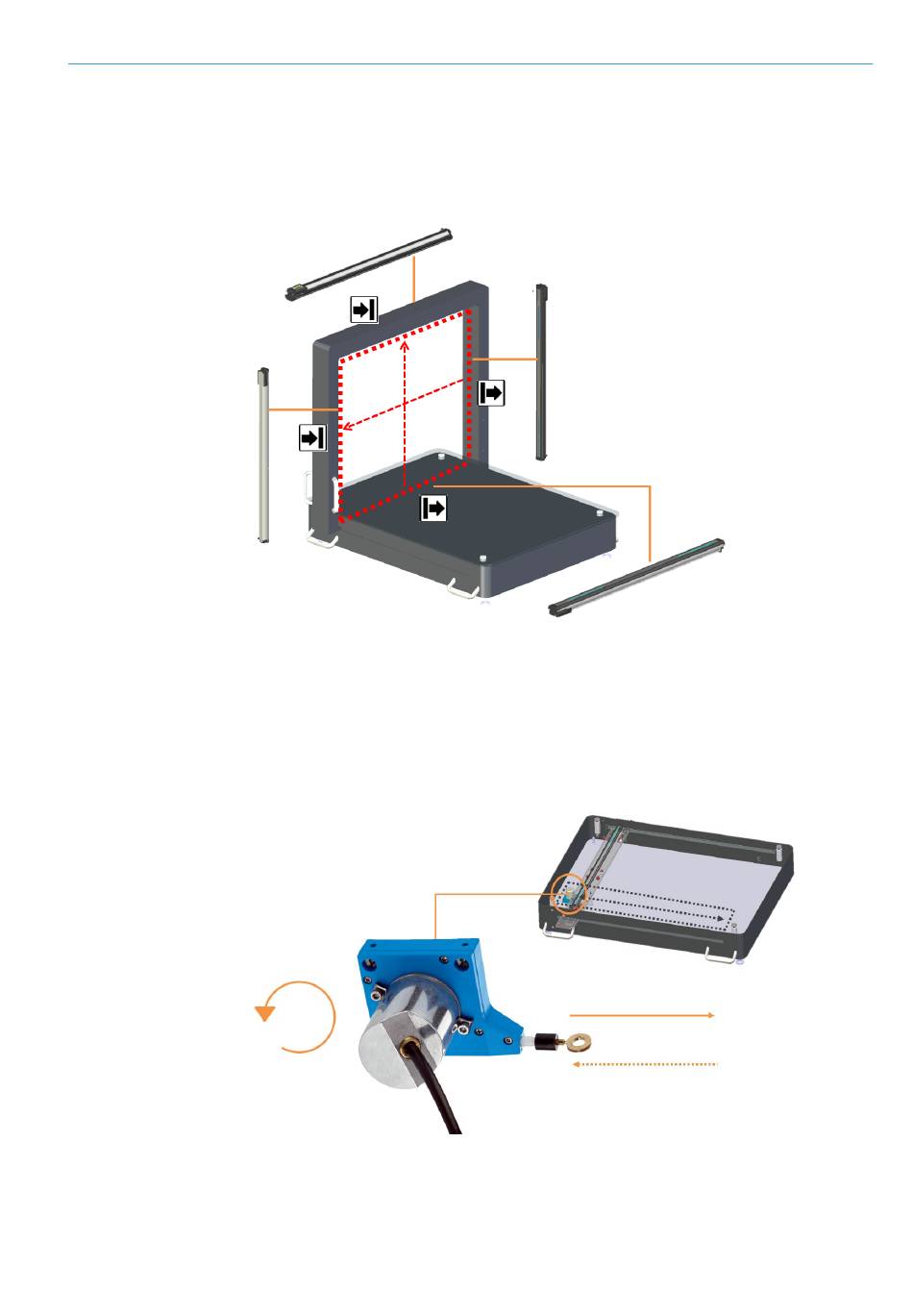

Abb. 7:
Messportal mit Lichtgittern
Die für die Längenberechnung benötigten Positionsdaten der Lichtgitter über dem Objekt
liefert ein im Gehäuseinneren angebrachter Seilzug-Encoder. Dieser überführt die aus
dem Verfahrweg des Messportals resultierende Linearbewegung in eine
Rotationsbewegung. Die längenproportionale Trommelumdrehung wird über
entsprechende Inkremental-Signale zur exakten Positionierung der Lichtgitter an den
Controller ausgegeben.
Abb. 8:
Seilzug-Encoder
SYSTEMBESCHREIBUNG
B E T R I E B S A N L E I T U N G | Master Data Analyzer
