SYSTEMBESCHREIBUNG
20
B E T R I E B S A N L E I T U N G | Master Data Analyzer
2 - Elektronische Waage

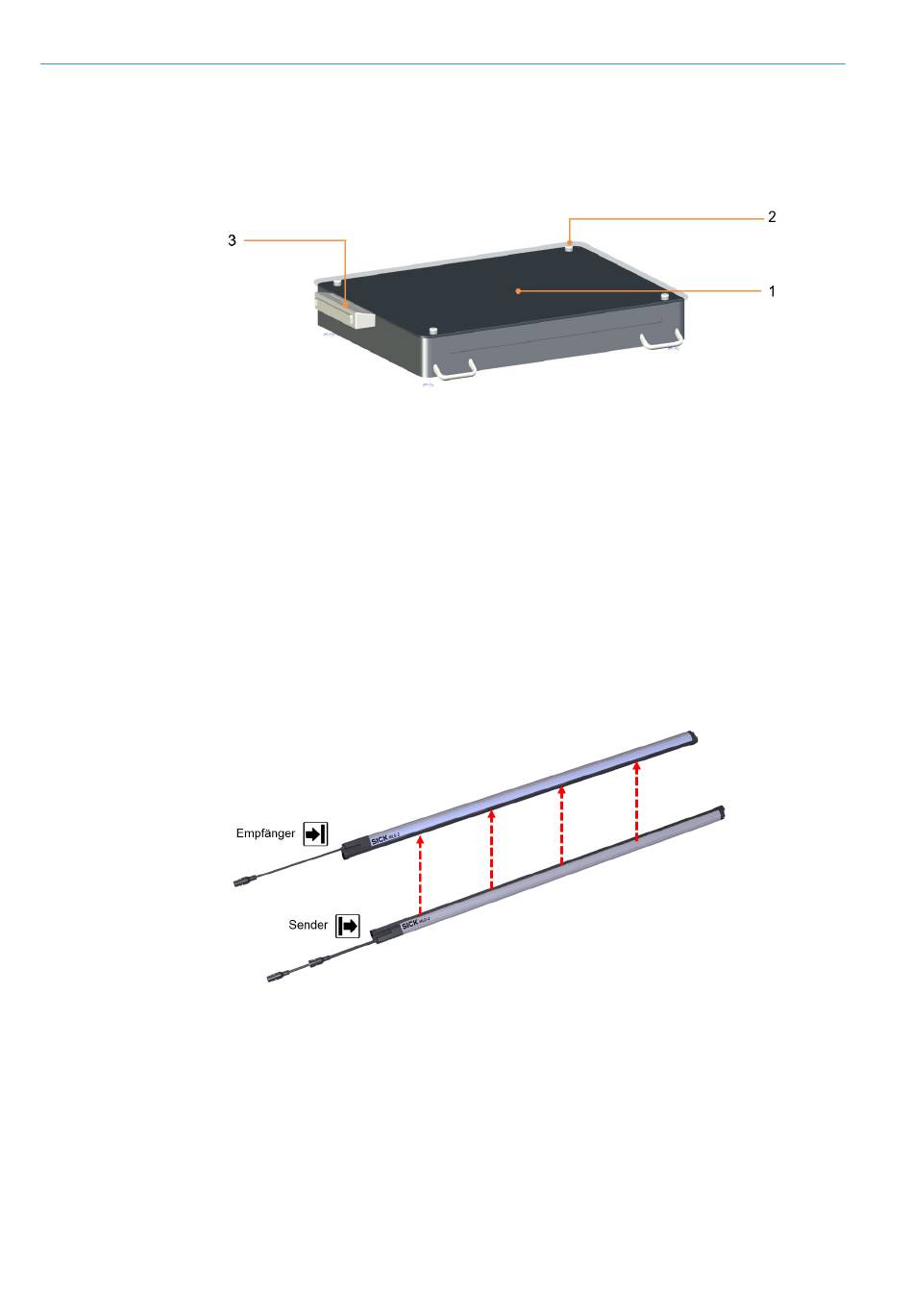

Die elektromechanische Waage besteht aus einer Glasplatte als Wiegefläche (1), vier
Wägezellen an den Eckpunkten (2), einer elektronischen Auswerteelektronik und einem
separaten Display (3).
Abb. 5:
Elektronische Waage
Gemessen wird über vier Aufnahmepunkte, welche die Kraft auf die an den Eckpunkten
angebrachten Wägezellen übertragen. Die Glasplatte sorgt für eine homogene
Kraftverteilung auf die vier Ecken.
Das Waagen-Display visualisiert ausschließlich das ermittelte Objektgewicht.
3 - Messportal mit Lichtgittern MLG-2 und Seilzug-Encoder
Das Messportal besteht aus einem horizontalen und einem vertikalen Lichtgitterpaar, die
im Rechteck angeordnet sind. Die beiden Lichtgitterpaare ermitteln die Objektkontur
durch das Prinzip der Abschattung.
Jedes Lichtgitterpaar besteht aus einer Sendeeinheit mit emittierenden Dioden und einer
Empfangseinheit mit empfangenden Dioden.
Abb. 6:
Lichtgitter MLG-2
8020064-ZW99/2019-08-15|SICK
Irrtümer und Änderungen vorbehalten
