Visualisierung der Messergebnisse

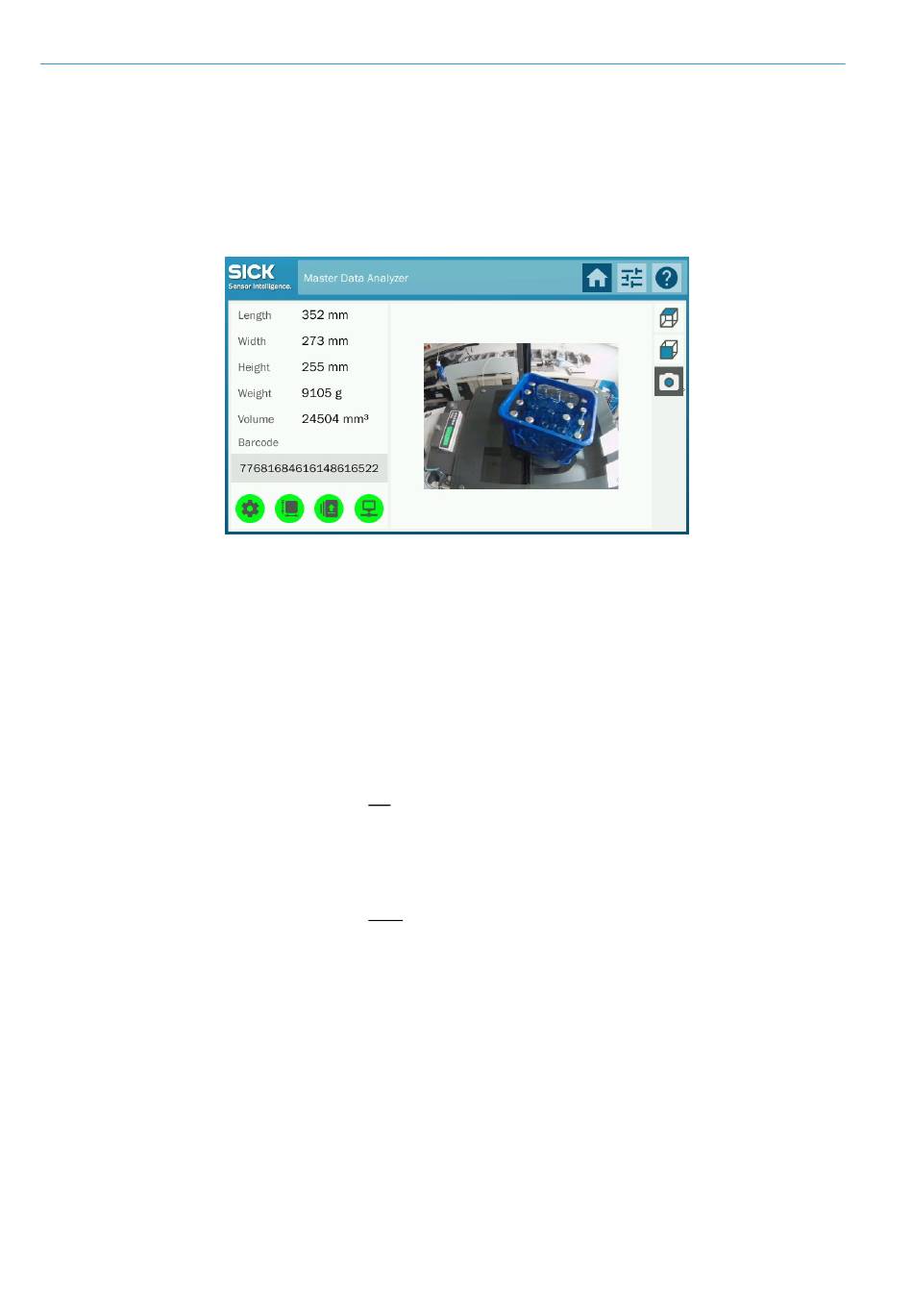

Alle vom MDA erfassten Messdaten werden kontinuierlich auf dem Display angezeigt. Die
Messung wird zusätzlich anhand einer 2D-Darstellung visualisiert.
Ist eine der Systemvarianten MDA650 Image / MDA 800 Image im Einsatz, wird rechts
neben dem Messfeld das Symbol für die Fotodarstellung dargestellt. Diese liefert eine
Momentaufnahme des aktuell verarbeiteten Objekts.
Messwertausgabe
In der zentralen Steuereinheit MSC800 laufen alle Informationen zusammen. Der
MSC800 verarbeitet das Encoder-Signal und ordnet die Messergebnisse der
Einzelsysteme dem jeweiligen Objekt zu.
Die Messwertausgabe an das übergeordnete Kundensystem erfolgt je nach
Systemvariante per Ethernet (LAN) oder über einen WLAN-Zugangspunkt.
Zusammen mit den Messergebnissen kann beim Einsatz des MDA650 Image/MDA800
Image) ein fotorealistisches Bild des Messobjekts ausgegeben werden.
• In der Betriebsart mit Barcode-Erfassung erfolgt die Messwertausgabe mit einem
temporären Zwischenspeichern der Messergebnisse, wenn keine Verbindung zum
Kundenserver besteht. Damit lassen sich auch ohne Verbindung mehrere Messungen
hintereinander durchführen. Die Daten werden automatisch übertragen, sobald die
Verbindung wieder vorhanden ist.
• In der Betriebsart ohne Barcode-Erfassung müssen die Daten unmittelbar nach einer
Messung übertragen werden, da andernfalls keine Zuordnung der Daten zum Barcode
im Kundensystem möglich ist. Das temporäre Speichern der Messergebnisse wird nicht
unterstützt.
