7
BEDIENUNG
Hinweis
66
B E T R I E B S A N L E I T U N G | Master Data Analyzer

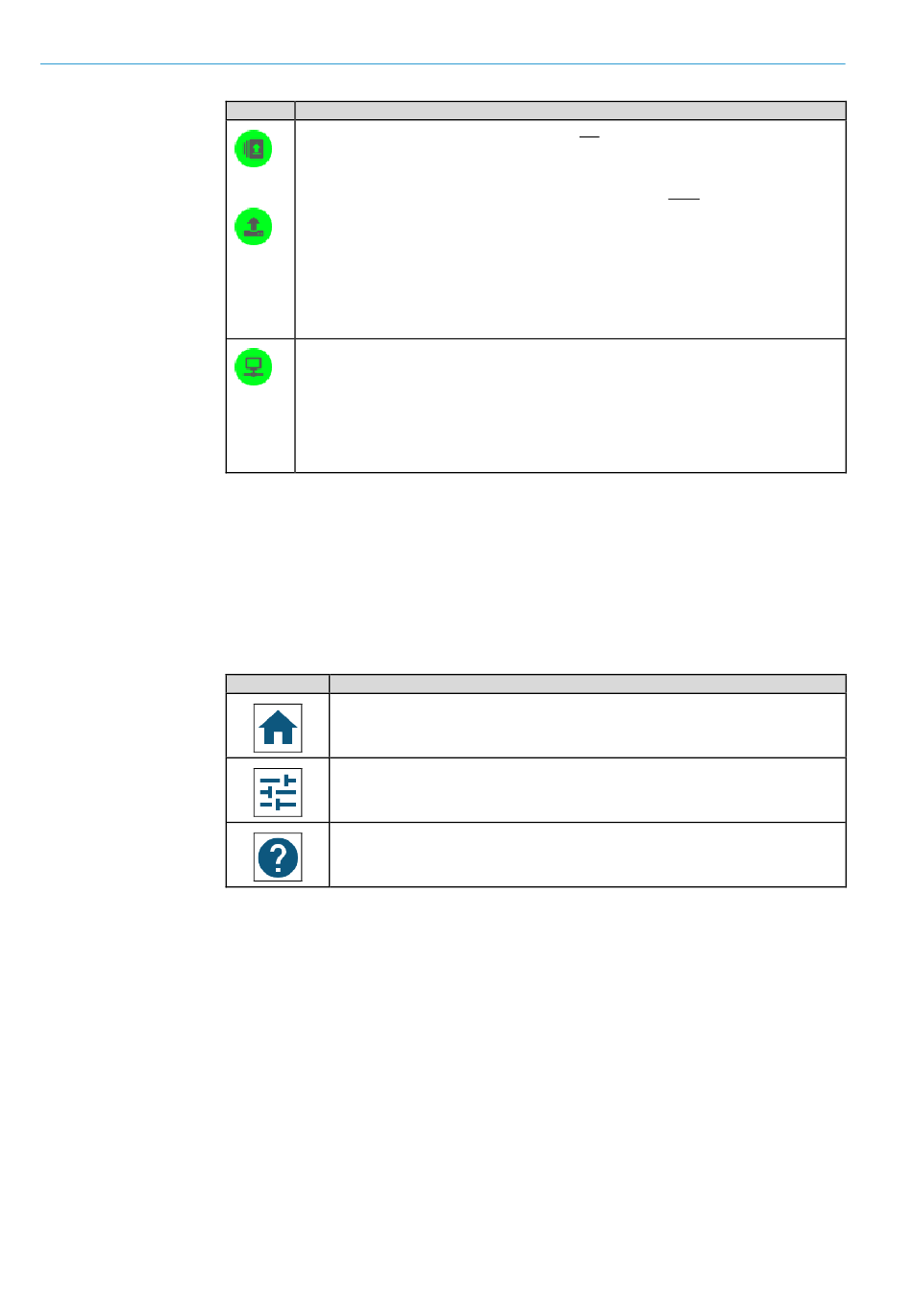

Symbol
Bedeutung
Visualisiert den Speicherstatus (Betriebsart mit Barcode-Erfassung)
Ein grünes Symbol weist darauf hin, dass genügend Speicherplatz vorhanden ist, um
Messdaten bei nicht vorhandener Serververbindung temporär zu speichern.
Visualisiert den Status der Datenübertragung (Betriebsart ohne Barcode-Erfassung)
Bei der Betriebsart ohne Barcode-Erfassung steht der interne Speicher nicht zur
Verfügung. Das Symbol visualisiert in diesem Fall den Status der Datenübertragung.
Ein grünes Symbol mit dem Upload-Pfeil weist darauf hin, dass die Ergebnisse einer
Messung bei vorhandener Netzwerkverbindung erfolgreich auf den Kundenserver
übertragen werden konnten.
Unmittelbar nach dem Systemstart zeigt das grüne Symbol an, dass die Daten
übertragen werden können, wenn eine Verbindung zum Kundenserver besteht.
Visualisiert den Verbindungsstatus.
Ein grünes Symbol zeigt an, dass die Verbindung zum Kundenserver hergestellt wurde
und Daten über die definierte Schnittstelle an das Kundensystem ausgegeben
werden können.
Der Verbindungsstatus wird alle 30 Sekunden überprüft und aktualisiert.
Nach dem Hochfahren leuchtet das Symbol so lange gelb, bis die Verbindung
hergestellt wurde.
Tippen Sie auf eines der Symbole, wird ein Fenster mit den detaillierten
Statusinformationen angezeigt. Das Fenster enthält den Statusnamen, eine
Kurzinformation zum Status und eine ausführliche Statusbeschreibung sowie den
Statuscode (siehe hierzu auch das Kapitel
Symbolleiste in der Titelzeile
Die Symbolleiste in der Titelzeile des Fensters ist in allen Arbeitskontexten sichtbar.
Symbol
Bedeutung
Öffnet das Messfenster zur Anzeige der Messwerte.
Das Messfenster wird nach dem Start des Systems automatisch angezeigt.
Ermöglicht Einstellungen zur Benutzeroberfläche und Benutzerführung.
Stellt Funktionen zur Justierung des Messsystems bereit
(Teach-In und Nullpunktkorrektur).
Blendet eine Hilfebeschreibung zur aktuellen Seite ein.
9.2 Statusanzeige auf dem
Irrtümer und Änderungen vorbehalten
Display).
8020064-ZW99/2019-08-15|SICK
