8020064-ZW99/2019-08-15|SICK
Irrtümer und Änderungen vorbehalten
Messportal in Endposition bringen und fixieren
1. Bringen Sie das Messportal in die Endposition am Controller-Gehäuse.

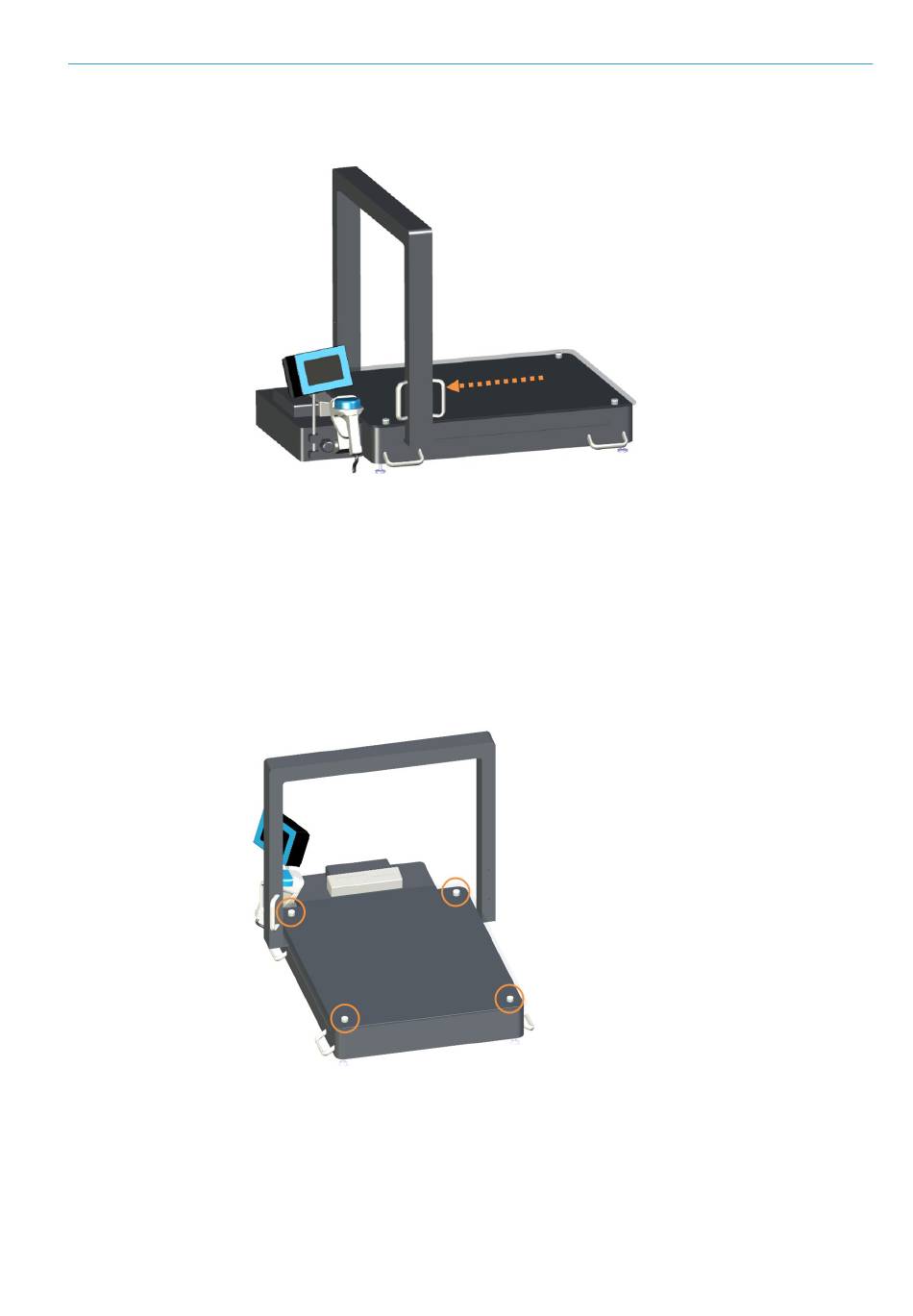

Abb. 54: Reinigung - Gehäuseinnenraum (vorbereitende Arbeiten)
In dieser Position ist das Messseil des Seilzug-Encoders vollständig eingezogen. Das
Seilzugsystem wird von der Abdeckplatte gegen Beschädigung geschützt.
2. Fixieren Sie das Messportal mit Kabelbinder am Haltegriff gegen unbeabsichtigtes
Verfahren während des Reinigungsvorgangs.
Glasplatte abnehmen
1. Lösen und entfernen Sie die vier Rändelschrauben, mit denen die Glasplatte auf den
vier Verbindungsbolzen der Wägezellen befestigt ist.
Abb. 55: Reinigung - Gehäuseinnenraum (Glasplatte abnehmen)
2. Nehmen Sie die Glasplatte vorsichtig von den Verbindungsbolzen ab. Lassen Sie sich
hierbei von einer zweiten Person unterstützten.
WARTUNG UND INSTANDHALTUNG
B E T R I E B S A N L E I T U N G | Master Data Analyzer
8
107
