TRANSPORT, AUFSTELLUNG UND MONTAGE
MDA auf Tisch abstellen
1. Stellen Sie den Master Data Analyzer mit den vier Stellfüßen auf einen Tisch. Der Tisch
muss kippsicher, ausreichend dimensioniert und gegen Wegrollen fixiert sein.
Eine rutschfeste Unterlage wird empfohlen.
Achten Sie darauf, dass sich alle vier Stellfüße vollumfänglich auf der Tischplatte
befinden.
2. Richten Sie den Master Data Analyzer aus. Nutzen Sie hierzu eine Wasserwaage.
Ein Verfahrtisch ist mit oder ohne Akku als Zubehör erhältlich (siehe auch das Kapitel
Lieferumfang).
Der Verfahrtisch ist werkseitig mit Ausfräsungen ausgestattet. Die Ausfräsungen in der
Tischplatte erlauben eine rutschfeste Platzierung des MDA in den jeweiligen
Abmessungen.

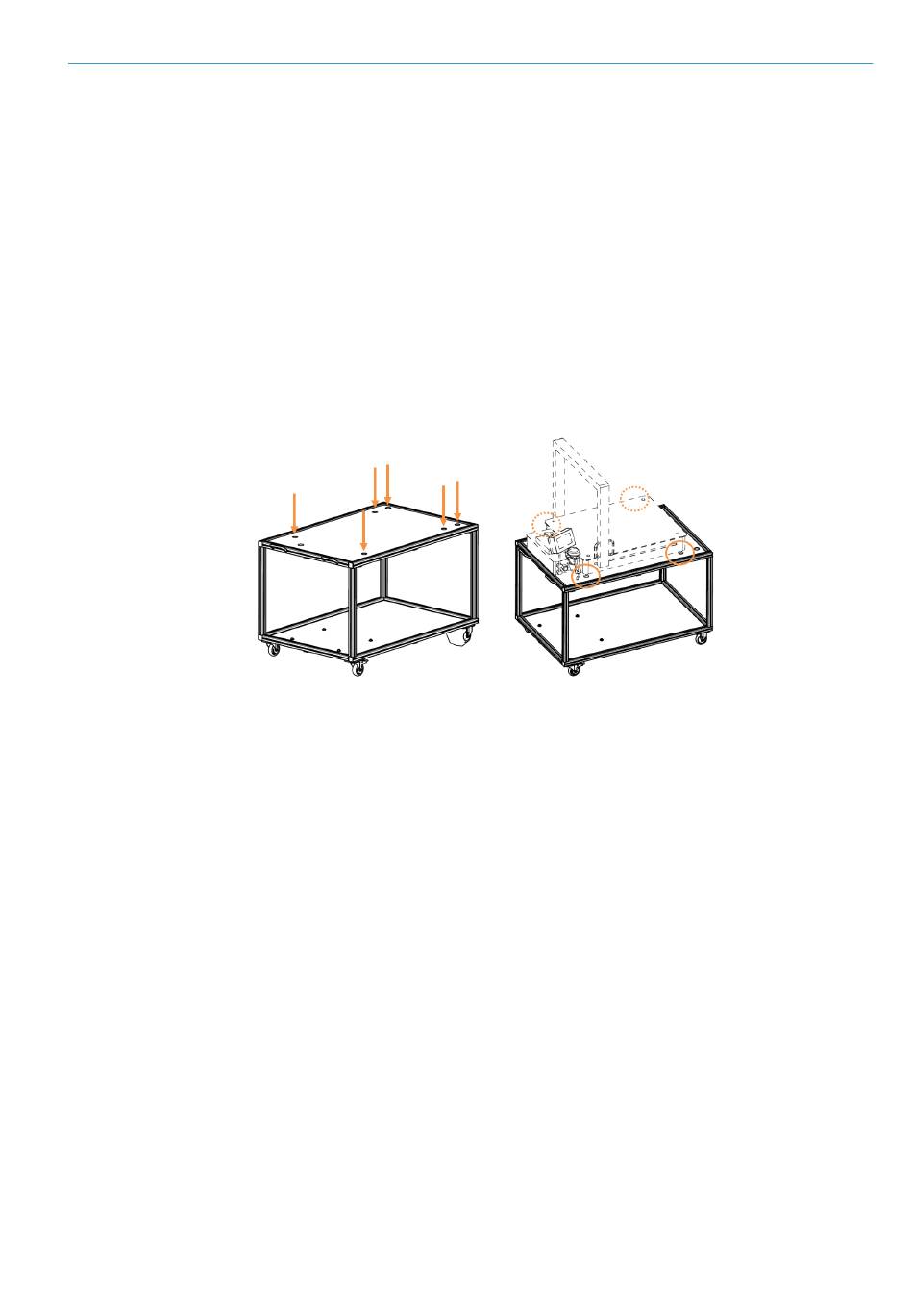

Abb. 23: Rutschfeste Platzierung des MDA durch Ausfräsungen in der Tischplatte
