Objekt im Messfeld platzieren
Das zu vermessende Objekt wird auf der Glasplatte platziert. Das Messfeld ist durch eine
Gravur auf der Glassplatte gekennzeichnet. Das Messfeld definiert denjenigen Bereich, in
dem das Objekt von den Lichtgittern erfasst wird. Liegen das Objekt oder Teile davon
außerhalb des Messfelds, wird eine Fehlermeldung ausgegeben.

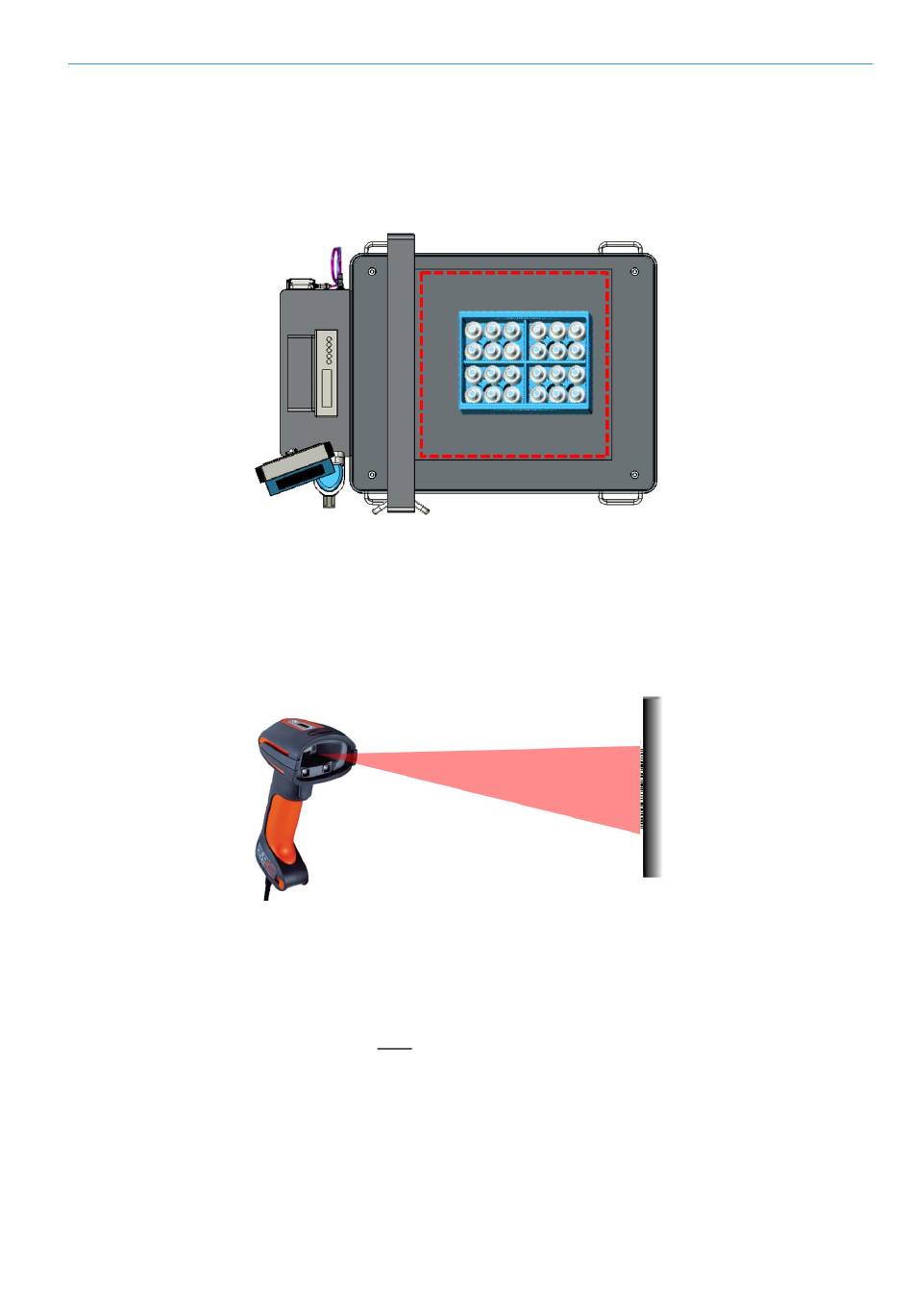

Abb. 16: Markiertes Messfeld auf Glasplatte
Barcode-Lesung (nur Betriebsart mit Barcode-Erfassung)
Der kabelgebundene Handheldscanner identifiziert das Objekt und übergibt die
Versandnummer an den Controller. Zur Erfassung des Barcodes erzeugt der Scanner
mithilfe von Rotlicht eine Scan-Linie auf dem Objekt. Der gelesene Barcode wird auf dem
Display angezeigt.
Abb. 17: Arbeitsweise - Barcode-Lesung
Der Barcode kann auch manuell über das Display eingegeben werden.
Gewichtsermittlung (nur Betriebsart ohne Barcode-Erfassung)
In der Betriebsart ohne Barcode-Erfassung startet der Messvorgang mit der Ermittlung
eines stabilen Gewichtswerts. Ein Barcode kann weder erfasst noch verarbeitet werden.
SYSTEMBESCHREIBUNG
