B E T R I E B S A N L E I T U N G
DL100 – PROFINET IO

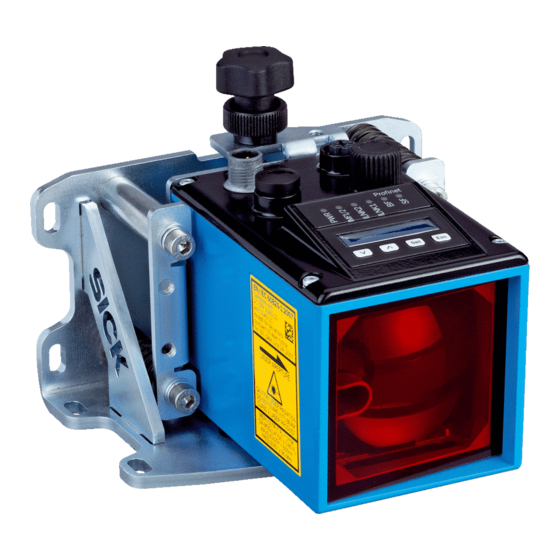

Entfernungs-Messgerät
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für SICK DL100

Inhaltszusammenfassung für SICK DL100

  • Seite 1 B E T R I E B S A N L E I T U N G DL100 – PROFINET IO Entfernungs-Messgerät...
  • Seite 2 Eine Vervielfältigung des Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urhebergesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma SICK AG untersagt. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 3: Inhaltsverzeichnis

    Transport und Lagerung ..............24 Transport ................. 24 Transportinspektion ..............24 Lagerung ................. 25 Montage ................... 26 Montageablauf ................ 26 Montagehinweise ..............26 6.3 Reflektor wählen und montieren ........... 27 Mehrere Entfernungs-Messgeräte anordnen ......28 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 4 Untermenü „MF1 – Srvice“ ........50 8.5.11 Untermenü „Preset“ – Initialisierungs- position anfahren ............ 51 8.5.12 Menü „MF2“ ............53 8.5.13 Menü „Offset“ ............54 8.5.14 Menü „SpecFu“ ............54 Reset durchführen ..............55 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 5 10.3.13 Modul 25: „Special Functions“ ......91 10.3.14 Modul 30: „Serial No/i8b“ ........93 10.3.15 Modul 31: „Product Code/i9w“ ......93 10.3.16 Modul 32: „Version HW/i8b“........93 10.3.17 Modul 33: „Version FPGA/i10w“ ......94 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 6 14.13.1 Verbindungsleitungen mit M12-Stecker, gerade auf M12-Stecker, gerade ......111 14.13.2 Verbindungsleitungen mit M12-Stecker, gewinkelt auf M12-Stecker, gerade ..... 111 14.13.3 Verbindungsleitungen mit M12-Stecker, gerade auf RJ45-Stecker, gerade ......111 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 7 RJ45-Stecker........111 14.13.5 M12-Stecker, gerade mit Leitung auf offenes Ende ..............112 14.13.6 M12-Stecker, gewinkelt mit Leitung auf offenes Ende ............112 14.14 Befestigungstechnik ............. 113 14.15 Sonstiges Zubehör ..............114 15 Menüstruktur .................115 Index ......................117 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 8 Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 9: Wichtige Sicherheitshinweise

    UL-gelistete Adapter inkl. Feldverdrahtungskabel stehen zur Verfügung. Siehe Produktinformation. → Siehe „www.sick.com/dl100“. IND. CONT. EQ. 4R97 VORSICHT! Die Anwendung von Steuerelementen, Einstellungen oder Ausführung von Prozeduren abweichend von den hierin spezifizierten, kann zu gefährlicher Strahlenbelastung führen. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 10: Allgemeines

    Messgerätes für das Personal jederzeit zugänglich aufbewahrt werden. Bei Weitergabe des Entfernungs-Messgerätes an Dritte auch die Betriebs- anleitung mitgeben. HINWEIS! Diese Betriebsanleitung beschreibt alle Entfernungs- Messgeräte DL100 mit einer PROFINET IO-Schnittstelle. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 11: Symbolerklärung

    Sachschäden führen kann, wenn sie nicht gemie- den wird. Tipps und Empfehlungen HINWEIS! … hebt nützliche Tipps und Empfehlungen sowie Informa- tionen für einen effizienten und störungsfreien Betrieb hervor. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 12: Haftungsbeschränkung

    Für Ihre Vertretung siehe Rückseite. HINWEIS! Für eine schnelle Abwicklung vor dem Anruf die Daten des Typenschildes wie Typenschlüssel, Seriennummer usw. notieren. EG-Konformitätserklärung → Die EG-Konformitätserklärung können Sie über das Internet „www.sick.com/dl100“ herunterladen. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 13: Umweltschutz

    Bei unsachgemäßer Entsorgung des Entfernungs-Mess- gerätes können Schäden für die Umwelt entstehen. Deshalb: • Die geltenden Umweltschutzvorschriften immer beach- ten. • Nach sachgerechter Demontage zerlegte Bestandteile der Wiederverwertung zuführen. • Die Wertstoffe sortenrein trennen und dem Recycling zuführen. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 14: Sicherheit

    Anlagenteilen bestimmt. Die Distanzmessung wird über einen Reflektor durchgeführt. Die SICK AG übernimmt keine Haftung für direkte oder indirekte Verluste oder Schäden, die aus der Benutzung des Produktes resultieren. Dies gilt insbesondere für eine andersartige Verwendung des Produktes, die nicht mit dem beabsichtigten Zweck übereinstimmt und die nicht in dieser Doku-...

  • Seite 15: Änderungen Und Umbauten

    In anderen Ländern gelten entsprechende Vorschriften, die zu beachten sind. Arbeitssicherheit und besondere Gefahren Beachten Sie die hier aufgeführten Sicherheitshinweise und die Warnhin- weise in den weiteren Kapiteln dieser Anleitung, um Gesundheitsgefahren zu reduzieren und gefährliche Situationen zu vermeiden. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 16: Warnzeichen Am Gerät

    Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO Sicherheit Warnzeichen am Gerät Im Entfernungs-Messgerät DL100 ist ein Laser der Klasse 2 eingebaut. Das Messgerät ist mit einem Warnhinweis gekennzeichnet. EN/IEC 60825-1:2014 Erfüllt 21 CFR 1040.10 und 1040.11 mit Ausnahme der aufge- Complies with 21 CFR 1040.10 and 1040.11 except for...

  • Seite 17: Gefahrenhinweise Und Arbeitssicherheit

    Augenschutz verwenden. • Reflexionen des Laserstahls an spiegelnden Oberflä- chen vermeiden. Besonders bei Montage- und Aus- richtarbeiten darauf achten. • Gehäuse nicht öffnen. Durch das Öffnen wird die La- serstrahlung nicht ausgeschaltet. Die Gefahr kann sich durch das Öffnen des Gehäuses erhöhen. • Gültige nationale Bestimmungen zum Laserschutz beachten. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 18: Identifikation

    Versorgungsspannung, Multifunktionsausgang Strom Gerätenummer Belegung für Buchse Port 1 MAC Adresse Seriennummer Belegung für Buchse Port 2 Belegung für Stecker Versorgungsspannung Piktogramm: Abstandssensor Reflektorbetrieb 10 Barcode 11 Herstelljahr und -monat © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 19: Aufbau Und Funktion

    Aufbau und Funktion Aufbau und Funktion Aufbau Abb. 3: Aufbau „Entfernungs-Messgerät DL100“ Befestigungsgewinde M5 Gerätenullpunkt Optikachse Sender Optikachse Empfänger Bohrung für Rändelschraube der optionalen Ausrichthalterung Halterung für optionale Ausrichthalterung Elektrischer Anschluss Anzeige- und Bedieneinheit 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 20: Funktion

    Funktion Abb. 4: Funktion „Entfernungs-Messgerät DL100“ Fahrzeug Reflektor Entfernungs-Messgerät DL100 Ausrichthalterung Das Entfernungs-Messgerät DL100 besteht aus einer Optik, einer Sende- Empfangseinheit sowie einer Auswerteeinheit. Der Sender sendet den Laserstrahl aus. Der Empfänger empfängt das von einem Reflektor zurück- gespiegelte Licht. Die Auswerteelektronik ermittelt die Distanz zwischen Sensor und Reflektor mittels Lichtlaufzeitmessung. Für die Messung dürfen sich entweder der Reflektor oder das Messgerät linear entlang des Laserstrahls bewegen.

  • Seite 21: Anzeige- Und Bedienelemente

    • LED grün: Ethernet vorhanden • LED orange blinkend: Datenübertragung Schnittstelle PROFINET IO → Siehe folgende Tabelle „LEDs BF und SF“. Busstatus → Siehe folgende Tabelle „LEDs BF und SF“. Tabelle 1: LEDs 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 22 • Wert erhöhen. • In die nächst tiefere Menüebene wechseln. • Parameteränderung speichern. • Auswahl bestätigen. • Parameter ohne Speicherung verlassen. In die nächst höhere Menüebene wechseln. Tabelle 5: Tasten © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 23: Display

    Standardmäßig wird der Messwert angezeigt: 250000 Abb. 6: Messwertanzeige Menüanzeige Menu Abb. 7: Menüanzeige HINWEIS! Besteht ein Wert oder eine Angabe aus mehr als sechs Zeichen, werden die Zeichen automatisch nacheinander angezeigt. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 24: Transport Und Lagerung

    • Schadensumfang auf den Transportunterlagen oder auf dem Lieferschein des Transporteurs vermerken. • Reklamation einleiten. HINWEIS! Jeden Mangel reklamieren, sobald er erkannt ist. Scha- denersatzansprüche können nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 25: Lagerung

    • Lagertemperatur: –40 bis +75 °C • Relative Luftfeuchtigkeit: max. 95 %, nicht kondensierend • Bei Lagerung länger als 3 Monate regelmäßig den allgemeinen Zustand aller Komponenten und der Verpackung kontrollieren. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 26: Montage

    → Siehe Seite 26, Kapitel 6.2. • Ausreichend Abstand zu anderen Entfernungs-Messgeräten einhalten. → Siehe Seite 28, Kapitel 6.4. • Ausreichend Abstand zu Datenübertragungs-Lichtschranken einhalten. → Siehe Seite 30, Kapitel 6.5. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 27: Reflektor Wählen Und Montieren

    1° … 3° ca. 1° … 3° Abb. 8: Reflektor bei hochglänzenden Oberflächen montieren links: in Fahrachse montiert, rechts in Hubachse montiert Entfernungs-Messgerät Hochglänzende Oberfläche Reflektor Neigung von ca. 1° bis 3° 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 28: Mehrere Entfernungs-Messgeräte Anordnen

    Berechnung a ≥ 100 mm + 0,01 x 60000 mm → 100 mm + 600 mm → 700 mm Ergebnis a ≥ 700 mm Lichtstrahlen in gleicher Richtung Abb. 9: Anordnung von zwei Entfernungs-Messgeräten mit Lichtstrahlen in gleicher Lichtrichtung Entfernungs-Messgerät DL100 Reflektor Mindestabstand maximale Reichweite © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 29 Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO Montage Lichtstrahlen in entgegengesetzter Richtung Abb. 10: Anordnung von zwei Entfernungs-Messgeräten mit Lichtstrahlen in entgegengesetzter Richtung Entfernungs-Messgerät DL100 Reflektor Mindestabstand 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 30: Entfernungs-Messgerät Zu Benachbarte Datenübertragungs-Lichtschranke Anordnen

    ISD400-7xxx (ISD400 Pro) gelten andere Mindestabstände. Siehe Betriebs- anleitung „ISD400 Pro“. Formel a ≥ 100 mm Abb. 11: Anordnung von Entfernungs-Messgerät zu Datenübertragungs- Lichtschranke ISD Entfernungs-Messgerät DL100 Reflektor Datenübertragungs-Lichtschranke ISD300, ISD400-1xxx oder ISD400-6xxx Mindestabstand © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 31: Entfernungs-Messgerät Und Reflektor Zueinander Ausrichten

    1) Für Entfernungs-Messgeräte mit einem Messbereich von 0,15 ... 200 m oder 0,15 ... 300 m 2) Für Entfernungs-Messgeräte mit einem Messbereich von 0,15 ... 300 m Tabelle 6: Dämpfungswerte 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 32: Ausrichthalterung Und Entfernungs-Messgerät Montieren

    Montage an waagerechten und senkrechten Flächen geeignet. Abb. 12: Ausrichthalterung montieren Montageschraube M5 Ausrichthalterung 2. Rändelschraube so weit herausdrehen, bis sich das Entfernungs-Mess- gerät einsetzen lässt. 3. Entfernungs-Messgerät in die Ausrichthalterung führen. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 33 Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO Montage Abb. 13: Entfernungs-Messgerät montieren Rändelschraube Ausrichthalterung Entfernungs-Messgerät 4. Entfernungs-Messgerät über die Rändelschraube befestigen. Abb. 14: Entfernungs-Messgerät mit Rändelschraube befestigen Rändelschraube 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 34: Entfernungs-Messgerät Über Ausrichthalterung Ausrichten

    Abb. 15: Entfernungs-Messgerät über Ausrichthalterung in X-Richtung ausrichten Stellschraube zum Ausrichten des Entfernungs-Messgerätes in X-Richtung Ausrichten in Y-Richtung Abb. 16: Entfernungs-Messgerät über Ausrichthalterung in Y-Richtung ausrichten Stellschraube zum Ausrichten des Entfernungs-Messgerätes in Y-Richtung © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 35: Elektrischer Anschluss

    Arbeiten unter Spannung! Das Arbeiten unter Spannung kann zu einem unvorherge- sehenen Betrieb führen. Deshalb: • Verdrahtungsarbeiten nur im spannungslosen Zustand durchführen. • Leitungsverbindungen nur im spannungslosen Zu- stand verbinden und trennen. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 36: Verdrahtungshinweise

    Die Anschlussstecker des Entfernungs-Messgerätes sind kompatibel zu den SpeedCon™-Schnellverbindungen und zu Standard-M12-Schraubver- bindungen. Die Schirme der PROFINET IO-Leitungen sind über die PROFINET IO-Stecker miteinander verbunden. Die Schutzklasse IP65 wird nur mit verschraubten Steckverbindern oder Abdeckkappen erreicht © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 37 • Leitung nicht parallel zu anderen Leitungen verlegen, insbesondere nicht zu Geräten mit einer hohen Störaussendung wie z.B. Frequenzum- richter. Abb. 17: Leitungen rechtwinklig kreuzen Abb. 18: Ideale Verlegung – Leitungen in verschiedenen Kabelkanälen verlegen 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 38 Störquellen-Leitungen wie Steuerkabel für induktive Lasten und Motorbremsen Stark störende Leitungen wie Ausgangskabel von Frequenzumrichtern, Versor- gung von Schweißanlangen, Leistungskabel Abb. 20: Schirm kurz und großflächig anbinden – beide Seiten erden © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 39: Entfernungs-Messgerät Elektrisch Anschließen

    • Anschluss 2 „Ethernet Port 1“ • Anschluss 3 „Ethernet Port 2“ Abb. 21: Lage der elektrischen Anschlüsse Stecker für Versorgungsspannung Buchse für Ethernet Port 1 Buchse für Ethernet Port 2 nicht belegt 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 40: Anschlussschemata

    Datensignal senden, nicht invertiert weiß/grün Datensignal empfangen, nicht invertiert Tx– orange Datensignal senden, invertiert Rx– grün Datensignal empfangen, invertiert Tabelle 8: Beschreibung Buchse Port 1 und Port 2 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 41: Bedienung Am Messgerät

    Ein Menü, einen Parameter oder eine Option wählen Sie über die Tasten . Der Menüpfad ist in den jeweiligen Kapiteln angegeben. → Für die gesamte Menüstruktur, siehe Seite 115, Kapitel 15. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 42: Option Wählen

    6. Drücken Sie die Taste so oft bis der Messwert wieder angezeigt wird. Alternativ können Sie auch einige Minuten warten. Die Anzeige wechselt automatisch ohne Tastenbedienung in die Messwertanzeige zurück. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 43: Parameterbeschreibung

    -Taste, um den jeweiligen Parameterwert anzuzeigen. Parameter Beschreibung App-uC Anzeige der Version des Applikationsprozessors FPGA Anzeige der Version des Field Programmable Gate Array Com-uC Anzeige der Version des Kommunikationsprozessors Tabelle 10: Menü „SwVers“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 44: Menü „Hwvers

    Der Parameter wird nur angezeigt wenn für den Parameter „more“ die Option „Yes“ gewählt wird. Optionen • 0.1 • 0.125 • 1.0 • 10.0 • 100.0 Werkseinstellung • 0.1 mm © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 45: Menü „More

    Drücken Sie die -Taste. Es wird die aktuell eingestellte Option angezeigt. Optionen Beschreibung Yes/ Erweiterte Menüansicht aktivieren und deaktivieren. Optionen • Yes • No Werkseinstellung • No Tabelle 13: Menü „more“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 46: Menü „Mfx On

    MF2 aktivieren oder deaktivieren. Optionen • Enable: Multifunktionseingang/-ausgang MF1 und Multfunk- tionsausgang MF2 sind aktiviert. • Dsable: Multifunktionseingang/-ausgang MF1 und Multi- funktionsausgang MF2 sind deaktiviert. Werkseinstellung • Enable Tabelle 14: Menu „MFx On“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 47: Menü „Mf1

    Ist der Multifunktionseingang MF1 aktiv, wird der Laser ausgeschaltet. Count Zählt die Schaltereignisse des Multifunktionseingangs/ -ausgangs. Den Zähler setzen Sie durch Aus- und Wiedereinschalten des Entfernungs-Messgerätes zurück. Tabelle 15: Menü „MF1“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 48: Untermenü „Mf1 - Dist

    Hysterese für die Schaltschwelle einstellen Tabelle 16: Untermenü „MF1 – Dist“ active inactive Limit Dist. Hyst Abb. 24: Darstellung der Funktion „Dist.“ Limit: Distanabhängige Schaltschwelle Hyst: Hysterese der Schaltschwelle Dist: Gemessene Distanz © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 49: Untermenü „Mf1 - Speed

    Distanz überschritten wird, wird der Schaltausgang aktiviert. • –: Sobald die eingestellte Geschwindigkeit mit abnehmen- der Distanz überschritten wird, wird der Schaltausgang aktiviert. Werkseinstellung • + / – Tabelle 17: Untermenü „MF1 – Speed“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 50: Untermenü „Mf1 - Srvice

    Warnmeldung aktivieren oder deaktivieren, wenn der Mess- wert nicht plausibel ist. Mögliche Ursachen können ein fehler- haften Messwert, Unterbrechung des Lichtstrahles, optische Störeinflüsse oder elektrische Störeinflüsse sein. Optionen • On • Off Werkseinstellung • On © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 51: Untermenü „Preset" - Initialisierungsposition Anfahren

    Beim Aktivieren des „Presets“ steht die Messwertaus- gabe des Entfernungs-Messgerätes kurzeitig nicht zur Verfügung. Wir empfehlen den „Preset“ im Stillstand oder bei sehr geringen Geschwindigkeiten durchzuführen. Die maximale Aktivierungsanzahl liegt typischerweise bei 10000 Zyklen. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 52 4. Aktivieren Sie den Multifunktionseingang MF1 z.B. über einen Nähe- rungsinitiator, eine Lichtschranke oder einen Schalter. 5. Der Ausgabewert des Entfernungs-Messgerätes entspricht an der Initia- lisierungsposition dem eingestellten Wert für „Preset“. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 53: Menü „Mf2

    Dieses Untermenü entspricht dem Untermenü „Dist“ im Menü „MF1“. → Seite 48, Tabelle 16. Untermenü „MF2 – Speed“ Dieses Untermenü entspricht dem Untermenü „Speed“ im Menü „MF1“. → Siehe Seite 49, Tabelle 17. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 54: Menü „Offset

    Beschreibung AvgDst Filtertiefe für die Distanzmesswerte wählen. Optionen • Medium • Slow • Fast Werkseinstellung • Medium Hinweis: Medium und Slow haben die gleiche Einstel- lung, d.h. die gleiche Filtertiefe. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 55: Reset Durchführen

    2. Drücken Sie die Taste 3. Die Sicherheitsabfrage „Sure?“ wird angezeigt. 4. Drücken Sie die Taste , um das Messgerät auf Auslieferungszustand zurücksetzen. Drücken Sie die Taste , um den Vorgang abzubrechen. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 56: Bedienung Über Ethernet (Ethernet-Schnittstelle)

    Parameter Beschreibung Geräte Typ Anzeige des Gerätestyps Lese-/Schreibzugriff • Nur lesen Seriennummer Anzeige der Seriennummer des Gerätes Lese-/Schreibzugriff • Nur lesen Tabelle 23: Seite „Geräte Information – Feld „Geräte Information“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 57: Nutzer Information

    „Speichern“ im Feld „Nutzer Eingaben speichern“ gespei- chert werden. Feld „Gerätename“ Parameter Beschreibung Name Optionalen Gerätename zur Identifikation des Gerätes einge- ben. Lese-/Schreibzugriff • lesen und schreiben Werkseinstellung • leer Tabelle 27: Seite „Nutzer Information – Feld „Gerätename“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 58: Messdaten

    • Lesen und schreiben Einheit • m Auto-Scale Y Durch Klicken auf die Schaltfläche „Auto-Scale Y“, wird die Anzeige auf die vorliegenden Messwerte angepasst. Lese-/Schreibzugriff • Lesen und schreiben Einheit • m Tabelle 30: Seite „Messdaten – Feld „Distanzwert“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 59: Diagnose Daten

    Anzeige aktueller Warnungen: Laser, Temperatur, Pegel und Plausibilität Lese-/Schreibzugriff • Nur lesen Fehler Anzeige aktueller Fehler: Laser, Temperatur, Pegel und Plausi- bilität Lese-/Schreibzugriff • Nur lesen Empfangspegel Anzeige des aktuellen Empfangspegels (Dämpfungswertes) Lese-/Schreibzugriff • Nur lesen 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 60: Parameter Einstellungen

    Preset-Wert für den Distanzmesswert vorgeben. Lese-/Schreibzugriff • Lesen und schreiben Eingabewert • –300000 ... 300000 Einheit • mm Werkseinstellung • 0 Tabelle 33: Seite „Parameter Einstellungen“ – Feld „Allgemeine Einstellungen“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 61 Multifunktionseingang und -ausgang MF1 und Mulitfunktions- ausgang MF2 aktivieren und deaktivieren. Lese-/Schreibzugriff • Lesen und schreiben Eingabewert • 0: aus / 1: ein Werkseinstellung • ein Tabelle 36: Seite „Parameter Einstellungen“ – Feld „MF1/MF2 Aktivierung“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 62 Pegel für den aktiven Zustand für den Multifunktionseingang und -ausgang MF1 wählen. Lese-/Schreibzugriff • Lesen und schreiben Eingabewert • 0: high / 1: low Werkseinstellung • low Tabelle 37: Seite „Parameter Einstellungen“ – Feld „MF1 Funktionen einstellen“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 63 • Parameter „Funktion“: Option „Geschwindigkeit“ Parameter Beschreibung Schaltschwelle Schaltschwelle für Multifunktionsausgang MF1 eingeben. Geschwindigkeit Lese-/Schreibzugriff • Lesen und schreiben Eingabewert • 0 ... 15000 Einheit • mm/s Werkseinstellung • 5000 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 64 • Die Warnmeldungen „Messwertstabilität“, „Empfangspe- gel“, „Laser“, „Temperatur“, „Gerät nicht betriebsbereit“ sind aktiviert. Die Meldung „Status Heizung“ ist deaktiviert. Tabelle 40: Seite „Parameter Einstellungen“ – Feld „MF1, Konfiguration Geräte- überwachung“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 65 • –2147483648 ... 2147483647 Zählt die Schaltereignisse des Multifunktionsausgangs MF2. Sie können den Zähler über die Schaltfläche „Reset MF2“ zurücksetzen. Lese-/Schreibzugriff • Lesen und schreiben Eingabewert • –2147483648 ... 2147483647 Tabelle 42: Seite „Parameter Einstellungen“ – Feld „Anzahl MF Aktivierung“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 66 Einschaltschwelle für die Heizung eingeben. schwelle Lese-/Schreibzugriff • Lesen und schreiben Eingabewert • –10 ... +40 Einheit • °C Werkseinstellung • –10 Tabelle 44: Seite „Parameter Einstellungen“ – Feld „Heizung“ © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 67: Methoden

    Werkseinstellung • aus Heizungs- Die Heizung steuern Sie wie folgt: steuerung • Wählen Sie über die Auswahlfläche die gewünschte Option. • Klicken Sie auf die Schaltflächen, um die Option durchzu- führen. Lese-/Schreibzugriff • Nur Schreiben Eingabewert • 0: Off / 1: On / 2: Auto Werkseinstellung • Auto Tabelle 47: Seite „Methoden“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 68: Profinet Io-Schnittstelle

    Übertragungsgeschwindigkeit von 100 Mbit/s und PROFI- NET RT, Conformance Class B gemäß PROFINET Spezifikation V2.2. Des Weiteren sind die Funktionen Auto-Negotiation, Auto-Crossover und Vollduplex implementiert. Der DL100 verfügt über einen integrierten Dual Port Switch und kann in Stern- oder Linientopologie eingesetzt werden. Folgende Funktionen werden durch das Gerät unter anderem unterstützt: Media Redundancy (MRP), Topology Detection (LLDP), Device Replacement with out exchangeable medium/PG function und MIB/SNMP.

  • Seite 69: Gerätestammdatei (Gsd)

    Die GSD-Datei für das Entfernungs-Messgerät DL100 können Sie unter „www.sick.com“ herunterladen. 10.1.2 Gerätestammdatei (GSD) einlesen Bevor Sie PROFINET IO erstmals für den DL100 PROFINET IO konfigurieren können, müssen Sie die Gerätestammdatei des DL100 in den Hardwareka- talog des Network-Engineering-Tools (z.B. SIMATIC-Manager von Siemens) einlesen. 1. Laden Sie die GSD-Datei von der Webseite „www.sick.com/dl100“ herunter.

  • Seite 70: Teilnehmer Konfigurieren

    Name und IP-Adresse des Entfernungs-Messgerätes DL100 manuell festlegen PROFINET IO manuell festlegen: 1. Doppelklicken Sie auf das Symbol des DL100 PROFINET IO im Network- Engineering-Tool. Der Dialog Eigenschaften erscheint. 2. Wählen Sie die Registerkarte „Allgemein“. 3. Geben Sie den Gerätenamen des DL100 PROFINET IO ein.

  • Seite 71: Modularten Und Modulbenennung

    • Distance/i2w Eingabewert zum Master bestehend aus 2 Worten mit der Bezeichnung „Distance“ • Preset Dyn/o2w Ausgabewert vom Master an Gerät bestehend aus 2 Worten mit der Bezeichnung „Preset Dn“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 72: Modulübersicht

    Konfiguration 0.1 ... 100 mm/s 4 Worte Eingabemodul Distanz Eingabe 2 Worte Geschwindigkeit Eingabe 2 Worte Auflösung des Konfiguration 0.1 ... 100 mm Distanzwertes Auflösung des Konfiguration 0.1 ... 100 mm/s Geschwindigkeitswertes © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 73 Control (Laser Off) Ausgabe 16 Bit 5 Bytes Eingabemodul Temperatur [°C] Eingabe 1 Byte Signal level [dB] Eingabe 2 Bytes Service hours [10h] Eingabe 2 Bytes Tabelle 52: Modulübersicht – „02_Gerätestatus“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 74 / ein Ready [MF2 Service] Heating Parameter aus / ein Status Leer Parameter- Preset Static [mm] Parameter –300000 ... modul 300000 Leer Parameter- Offset [mm] Parameter –300000 ... modul 300000 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 75 8 Byte 10 Worte Eingabemodul Version uC Eingabe 12 Zeichen reserviert Eingabe 8 Bytes 10 Worte Eingabemodul Version uC2 Eingabe 12 Zeichen reserviert Eingabe 8 Bytes Tabelle 54: Modulübersicht – 04_Geräteinformationen“ 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 76: Modulbeschreibung

    0.1 mm, 0.125 mm, 1 mm, 10 mm oder 100 mm entspre- chen. Wertebereich • 0.1 mm • 0.125 mm • 1 mm • 10 mm • 100 mm Standardwert • 0.1 mm © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 77: Modul 2: „Distance/I1W

    0.1 mm, 0.125 mm, 1 mm, 10 mm oder 100 mm entspre- chen. Wertebereich • 0.1 mm • 0.125 mm • 1 mm • 10 mm • 100 mm Standardwert • 0.1 mm 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 78: Modul 3: „Speed/I2W

    Mit diesem Modul wird sowohl die aktuelle Distanz als auch die aktuell bestimmte Geschwindigkeit entsprechend der gewählten Auflösung und Offset gelesen. Hinweis Falls durch einen Gerätefehler, einen fehlenden Reflektor oder Verschmut- zung kein gültiger Messwert vorlag, wird der Wert „0“ für die Distanz aus- gegeben und die entsprechenden Bits in den Statusbytes gesetzt. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 79 Geschwindig- Bestimmt die Auflösung des Distanzwertes; 1 Digit kann keitsauflösung 0.1 mm/s, 1 mm/s, 10 mm/s oder 100 mm/s entsprechen. Wertebereich • 0.1 mm/s • 1 mm/s • 10 mm/s • 100 mm/s Standardwert • 1 mm/s 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 80: Modul 5: „Distance/I2W, Preset Dyn./O2W

    • Vorzeichenbehaftete 32 Bit Zahl im Zweierkomplement 0.30 • Bit 30 ist nicht gesetzt (0): Der Offset- und der Preset-Wert werden bei den ursprüngli- chen Einstellungen belassen. • Bit 31 ist gesetzt (1): Der Offset- und der Preset-Wert werden auf den Wert „0“ zurückgesetzt. • Bit: 0 oder 1 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 81: Modul 6: „Time/I4W, Distance/I2W

    Bits in den Statusbytes gesetzt. Eingabewerte Rel. Adr. Beschreibung Zeitstempel für den Zeitpunkt der Messwertaufnahme. • Zeitstempel, 32 Bit Sekunden Zeitstempel für den Zeitpunkt der Messwertaufnahme. • Zeitstempel, 32 Bit Sekundenbruchteil (1/2 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 82: Modul 7: „Time/I4W, Distance/I2W/Speed/I2W

    Geschwindigkeit ausgegeben und die entsprechenden Bits in den Statusbytes gesetzt. Eingabewerte Rel. Adr. Beschreibung Zeitstempel für den Zeitpunkt der Messwertaufnahme. • Zeitstempel, 32 Bit Sekunden Zeitstempel für den Zeitpunkt der Messwertaufnahme. • Zeitstempel, 32 Bit Sekundenbruchteile (1/2 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 83: Modul 10: „Status/I2B, Control/O2B

    • 100 mm/s Standardwert • 1 mm/s 10.3.8 Modul 10: „Status/i2b, Control/o2b“ Ein- und Ausgabemodul, 2 Byte Beschreibung Mit diesem Modul werden die Statusbytes des Gerätes ausgelesen und die Steuerbytes in das Gerät geschrieben. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 84 Unter Umständen hat der Laser das Ende seine Lebensdauer erreicht. → Siehe Seite 86, Kapitel 10.3.9, Betriebsstun- den. • 1 Bit Bit = 1: Laser ausgeschaltet • 1 Bit Bit = 1: Heizung einschaltet • 1 Bit © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 85: Modul 13: „Temp/I1B, Level/I2B, Hrs/I2B

    • Bit = 0: Laser einschalten • 1 Bit 1.1 ... 1.7 Reserviert • 1 Bit 10.3.9 Modul 13: „Temp/i1b, Level/i2b, Hrs/i2b“ Eingabemodul, 5 Bytes, konsistent Beschreibung Mit diesem Modul können Diagnosedaten vom Gerät gelesen werden. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 86: Modul 20: „Mfx

    • [Output] Service: Der Ausgang schaltet, wenn mindestens eines der eingeschalteten Servicebits gesetzt wurde. • [Input] Laser Off: Messlaser wird über den Eingang deakti- viert. • [Input] Preset Static: „Preset Static“-Funktion über den Eingang aktiviert. Standardwert • [Output] Distance Threshold © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 87 • both directions [+/–] Standardwert • both directions [+/–] [MF1 Service] Der Ausgang schaltet, wenn das Laser-Modul eine Warnung Laser Warning ausgibt. Wertebereich • off • on Standardwert • on 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 88 • off • on Standardwert • on [MF1 Service] Der Ausgang schaltet, wenn die Heizung des Gerätes einge- Heating Status schaltet ist. Wertebereich • off • on Standardwert • off © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 89 • 5000 mm/s [MF2 Speed] Richtung für die Detektion der Geschwindigkeitsüberschrei- Mode tung wählen. Wertebereich • negative direction [–] • positive direction [+] • both directions [+/–] Standardwert • both directions [+/–] 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 90 • off • on Standardwert • on [MF2 Service] Der Ausgang schaltet, wenn die Heizung des Gerätes einge- Heating Status schaltet ist. Wertebereich • off • on Standardwert • on © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 91: Modul 22: „Setup Preset Static

    • –300000 ... 300000 Standardwert • 0 10.3.13 Modul 25: „Special Functions“ Konfigurationsmodul, keine Ein- und Ausgabedaten Beschreibung Über dieses Modul kann das Verhalten des Messalgorithmus, die Tempera- turstabilität durch Setzen der Temperaturschwelle für das Einschalten der Heizung und der Frequenzmodus beeinflusst werden. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 92 (DL100-2xxBxxxx). Änderung der Laser-Sendefrequenzen zur Vermeidung von Störungen durch Interferenz bei benachbarten Geräten Wertebereich • Mode 0 • Mode 1 • Mode 2 • Mode 3 Standardwert • Mode 0 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 93: Modul 30: „Serial No/I8B

    Ist der Wert im Gerät nicht vorhanden ist, wird ein Null-Byte (0x00) für jedes Zeichen übertragen. Eingabewerte Rel. Adr. Beschreibung Versionsnummer der Geräte-Hardware als Anzeige Zeichenkette in der Form „YYYYWWnnnn“. „nnnn“ ist eine fortlaufende Nummer. • 8 ASCII Zeichen 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 94: Modul 33: „Version Fpga/I10W

    Ist der Wert im Gerät nicht vorhanden ist, wird ein Null-Byte (0x00) für jedes Zeichen übertragen. Eingabewerte Rel. Adr. Beschreibung Anzeige Versionsnummer der Firmware des Hauptcontrollers des Gerätes als Zeichenkette in der Form „V000.000.000“. • 12 ASCII Zeichen Reserviert • 8 Byte © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 95: Modul 35: „Version Uc2/I10W

    10000 Zyklen. Nach einem Neustart bleibt der beim Preset ermittelte Offset-Wert erhal- ten. Sie können einen statischen oder dynamischen Preset durchführen. Der statische Preset wird durch die Multifunktionseingang MF1 ausgelöst. Der dynamische Preset wird über die PROFINET IO-Schnittstelle ausgelöst. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 96 Das Bit 31 kann z.B. über einen Näherungsinitiator, eine Licht- schranke, einen Schalter oder die Steuerung gesetzt werden. 4. Der Ausgabewert des Entfernungs-Messgerätes entspricht an der Initia- lisierungsposition dem eingestellten Wert für „Preset“. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 97: Reinigung Und Wartung

    Wartungsarbeiten erforderlich: Intervall Wartungsarbeit Durchzuführen durch Reinigungsintervall ab-hän- Gehäuse reinigen. Fachkraft gig von den Umgebungsbe- dingungen und vom Klima Alle 6 Monate Verschraubungen und Steckverbindungen prüfen. Fachkraft Tabelle 55: Wartungsplan 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 98: Störungsbehebung

    • Einige Minuten warten. brochen. Master (SPS) nicht erreichbar. Es • Verdrahtung prüfen. findet kein Datenaustausch statt. LED BF blinkt rot. LED SF Gerät (Slave) nicht konfiguriert oder nicht • Gerät konfigurieren. leuchtet rot. korrekt konfiguriert. Es findet kein Datenaus- • Konfiguration prüfen. tausch statt. Tabelle 56: LED-Statusanzeige © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 99: Warnmeldungen

    Seite 26, Kapitel 6. Optische Störeinflüsse • Optische Störeinflüsse beseitigen. • Messgerät und Reflektor neu ausrichten. → Für die Ausrichtung und Montage siehe Seite 26, Kapitel 6. eLaser Die Lebensdauer des Messlasers ist über- Messgerät auswechseln. schritten. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 100: Profinet Io-Fehlermeldungen

    Dämpfungswert. Der Objektiv reinigen. empfohlene Dämpfungswert ist von der Distanz zwischen Messgerät und Reflektor abhängig. → Für empfohlene Dämpfungs- werte siehe Seite 31, Tabelle 6. Objektiv oder Reflektor verschmutzt. Optische Grenzflächen wie Reflektor und Objektiv reinigen. Verfahrgeschwindigkeit zu hoch. Maximale Verfahrgeschwindigkeit prüfen. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 101: Rücksendung

    • eine Beschreibung der Anwendung • eine Beschreibung des aufgetretenen Fehlers. 12.6 Entsorgung Beachten Sie für die Entsorgung folgende Punkte: • Das Entfernungs-Messgerät nicht mit dem Hausmüll entsorgen. • Entfernungs-Messgerät nach den jeweiligen länderspezifischen Vorschriften entsorgen. 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 102: Reparatur

    Änderungen am Gerät entfällt die Garantie des Herstellers. 14 Technische Daten HINWEIS! Über das Internet „www.sick.com/dl100“ können Sie sich für Ihr Entfernungs-Messgerät das zugehörige Online- Datenblatt mit technischen Daten, Abmessungen und An- schlussschemata herunterladen, speichern und drucken. © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 103: Abmessungen

    14.1 Abmessungen 44,6 34,7 104,5 119,9 69,4 100,2 64,6 87,6 Alle Maße in mm Abb. 25: Abmessungen Entfernungs-Messgerät DL100 Optikachse Sender Optikachse Empfänger Gerätenullpunkt Befestigungsgewinde M5 LED „Status“ Display Bedienelemente 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 104: Geräteauswahl Für Die Profinet-Schnittstelle

    Pulsdauer 6,8 ns Wellenlänge 655 nm Frequenz ≥ 90 MHz Lichtfleckabmessung Typisch 5 mm + (2 mm x Abstand [m]) Mittlere Lebensdauer Typisch 100 000 h bei +25 °C Tabelle 61: Laser/Optik © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 105: Leistungsdaten/Performance

    Eingänge Eingänge Multifunktionseingang MF1, einstellbar • Hi > 12 V • Lo < 3 V → Siehe Seite 47, Tabelle 15, Parameter „ActStat“. Schutzschaltung Keine, nicht verpolgeschützt. Tabelle 64: Eingänge 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 106: Ausgänge

    Typisch 0,1 mm/K Maximale Verfahrgeschwindigkeit 10 m/s Maximale Beschleunigungsänderung 10 m/s² Vibrationsfestigkeit (Sinus) EN60068-2-6 Rauschen EN60068-2-64 Schockfestigkeit EN 60086-2-27 1) Bei Einsatz im Haushaltsbereich kann das Gerät Störungen verursachen. Tabelle 67: Umgebungsbedingungen © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 107: Konstruktiver Aufbau

    • Frontscheibe: PMMA Anschlüsse M12, SpeedCon™ Anzeige • 6 Stellen mit einer 5 x 7 Punkt-Matrix • Überläufe werden mit dem maximal darstellbaren Wert angezeigt, –99999 bzw. 999999. Tabelle 68: Konstruktiver Aufbau 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 108: Zubehör

    Abb. 26: Reflektor 0,3 x 0,3 m² Diamond Grade, montiert Beschreibung Reflektor 0,3 x 0,3 m² Diamond Grade, montiert auf Grundplatte ALMG3 PL240DG Bestell-Nr. 1017910 All dimensions in mm Abb. 27: Reflektor 0,6 x 0,6 m² Diamond Grade, montiert Beschreibung Reflektor 0,6 x 0,6 m² Diamond Grade, montiert auf Grundplatte ALMG3 PL560DG Bestell-Nr. 1016806 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 109 1018975 Abb. 29: Reflektor 0,3 x 0,3 m² Diamond Grade, montiert, inklusive Heizung Beschreibung Reflektor 0,3 x 0,3 m² Diamond Grade, montiert auf Grundplatte ALMG3, inklusive geregelter Heizung +20 °C, 230 V AC, 200 W, IP 64 PL240DG-H Bestell-Nr. 1022926 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 110: Reflektionsfolie

    Heizung +20 °C, 230 V AC, 200 W, IP 64 PL560DG-H Bestell-Nr. 1023888 Reflektionsfolie 14.12.2 Abb. 31: Reflektionsfolie Diamond Grade Beschreibung Reflektionsfolie Diamond Grade, Größe konfektionierbar REF-DG Bestell-Nr. 4019634 Beschreibung Reflektionsfolie Diamond Grade, Bogen 749 x 914 mm² REF-DG Bestell-Nr. 5320565 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 111: Steckverbinder Und Leitungen

    M12, gewinkelt 4-polig, D-kodiert auf Stecker RJ45 Verbindungsleitung, Ethernet-Patch-Kabel, 5 m, Stecker SSL-2J04-F05MZ90 6048254 M12, gewinkelt 4-polig, D-kodiert auf Stecker RJ45 Verbindungsleitung, Ethernet-Patch-Kabel, 10 m, Stecker SSL-2J04-F10MZ90 6048255 M12, gewinkelt 4-polig, D-kodiert auf Stecker RJ45 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 112: M12-Stecker, Gerade Mit Leitung Auf Offenes Ende

    M12, Stecker, gewinkelt, 4-polig, D-kodiert, Leitung 5 m STL-1204-W05MZ90 6048257 auf offenes Ende M12, Stecker, gewinkelt, 4-polig, D-kodiert, Leitung 10 m STL-1204-W10MZ90 6048258 auf offenes Ende M12, Stecker, gewinkelt, 4-polig, D-kodiert, Leitung 25 m STL-1204-W25MZ90 6048259 auf offenes Ende © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 113: Befestigungstechnik

    Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO Technische Daten 14.14 Befestigungstechnik 130,8 Ø 5,4 85,3 Alle Maße in mm Abb. 32: Ausrichthalterung Beschreibung Ausrichthalterung BEF-AH-DX100 Bestell-Nr. 2058653 Material verzinktes Stahlblech 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...

  • Seite 114: Sonstiges Zubehör

    Bestell-Nr. 6048328 Material Glasfaserverstärkter Kunststoff (GFK) Betriebsumgebungstemperatur –20 °C … +75 °C (kurzzeitig +80 °C) Versorgungsspannung 24 V DC ± 20 % Stromaufnahme 15 A bei 24 V DC Schutzart IP 54 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 115: Menüstruktur

    Dist Speed Srvice LsrOff Preset Option wählen nur Anzeige Menü abhängig von Auswahl Functn siehe ActSta Functn Count Dist Speed Srvice Option wählen nur Anzeige * * Anzeige in Laufschrift 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 116 Option wählen Option wählen Wert eingeben Wert eingeben Wert eingeben Srvice WrnLsr WrnLvl WrnTemp WrnPlb NotRdy Heat Option wählen Option wählen Option wählen Option wählen Option wählen Option wählen © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...

  • Seite 117: Index

    Montage ................. 26 Elektrischer Anschluss ..........35 Ablauf ............... 26 Elektrofachkräfte ............15 Ausrichthalterung ............ 32 Entsorgung ..............100 Ausrichthalterung und Entfernungs-Messgerät ..32 Ethernet ................. 55 Ausrichtung .............. 31 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 118 Rücksendung ............... 100 Warnmeldungen ............98 Warnzeichen Laserstrahlung ........16 Schnittstellen .............. 105 Wartung ................. 96 Sicherheit ............... 14 Werkseinstellung ............54 Elektrischer Anschluss ..........35 Sicherheitshinweise UL ............9 SOPAS ET 8015272/ZNP2/2017-09-08 • © SICK AG • Irrtümer und Änderungen vorbehalten...
  • Seite 119 Betriebsanleitung Entfernungs-Messgerät DL100 – PROFINET IO Index Zubehör ................ 107 Ausrichthalterung ..........112 Kühlgehäuse ............113 Reflektoren ............. 107 Sonstiges..............113 Steckverbinder und Leitungen ......110 © SICK AG • Irrtümer und Änderungen vorbehalten • 8015272/ZNP2/2017-09-08...
  • Seite 120 Phone +36 1 371 2680 Phone +386 591 788 49 E-Mail office@sick.hu E-Mail office@sick.si India South Africa Phone +91 22 6119 8900 Phone +27 11 472 3733 Further locations at www.sick.com E-Mail info@sick-india.com E-Mail info@sickautomation.co.za SICK AG | Waldkirch | Germany | www.sick.com...

Inhaltsverzeichnis
