6
INBETRIEBNAHME
44
B E T R I E B S A N L E I T U N G | Master Data Analyzer
Signalstärke prüfen
Die Signalstärke der Lichtgitter ist werkseitig bereits eingestellt.
Bei ausreichender Signalstärke ist die gelbe LED an den beiden Empfangseinheiten aus.
Sollte die gelbe LED gelb blinken, ist das dort ankommende Signal zu schwach ist. Es ist
ein Teach-In durchzuführen (siehe das Kapitel
Objekterfassung kontrollieren
▸
Bringen Sie ein Objekt oder die Hand in das Überwachungsfeld der Lichtgitter ein. Am
Empfänger des jeweiligen Lichtgitterpaars muss die gelbe LED aufleuchten.
Die gelbe LED leuchtet, wenn mindestens ein Lichtstrahl unterbrochen wird. Nach
Entfernen des Objekts darf die gelbe LED nicht mehr leuchten.

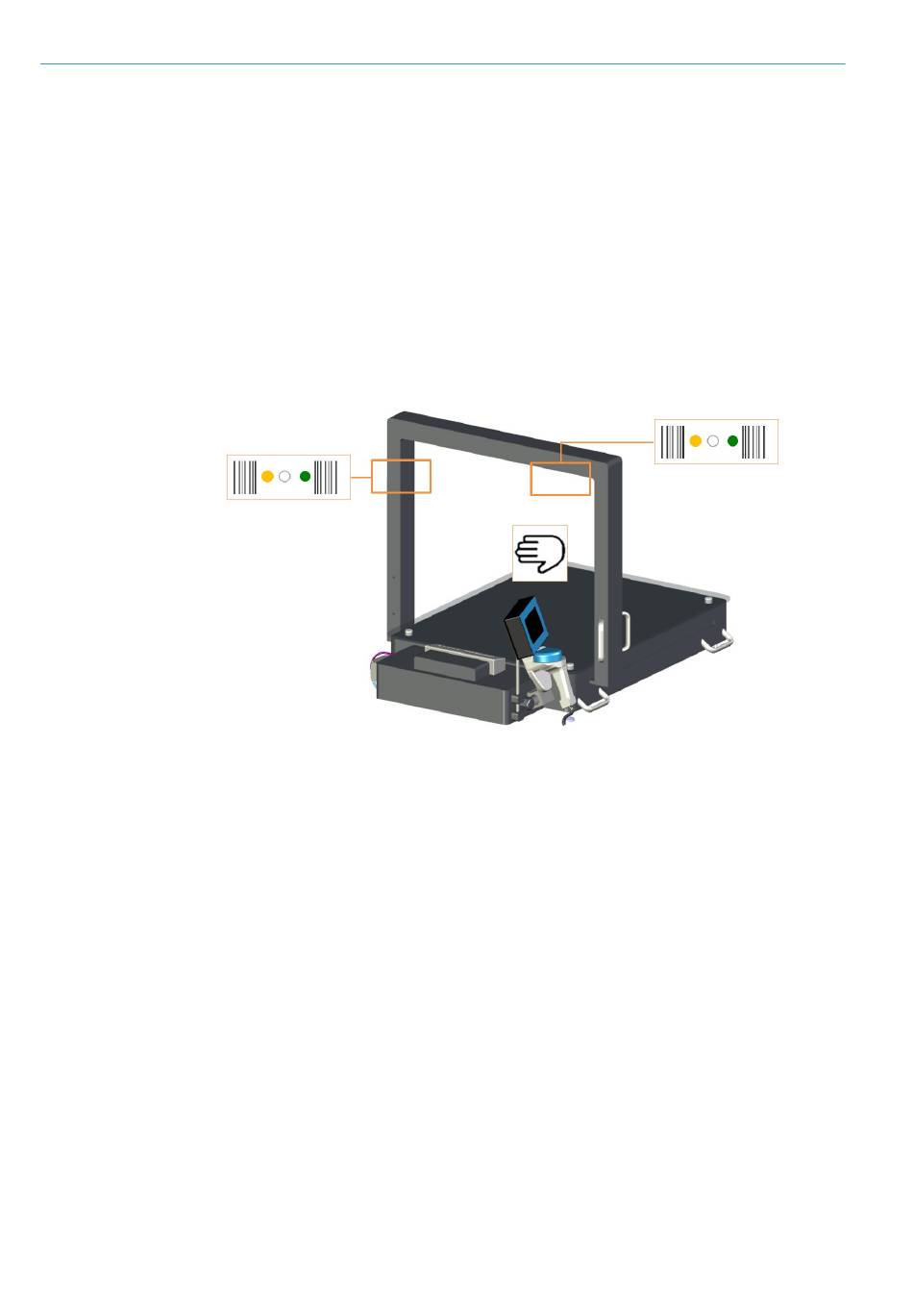

Abb. 32: Objekterfassung kontrollieren
7.9.2.3 Teach-In
durchführen).
8020064-ZW99/2019-08-15|SICK
Irrtümer und Änderungen vorbehalten
