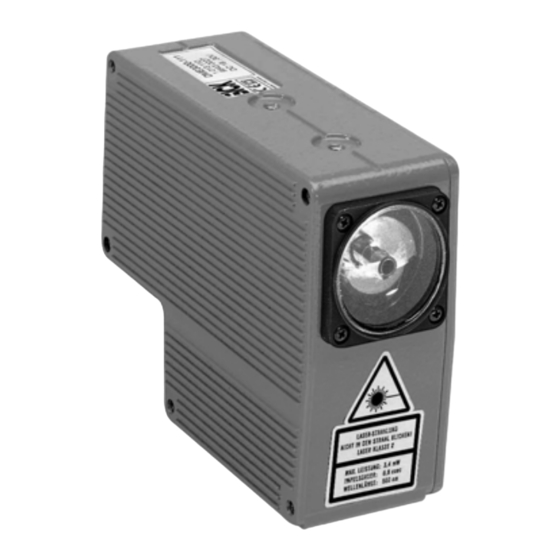

SICK DME 3000-2 Betriebsanleitung
Entfernungs-messgerat
Verwandte Anleitungen für SICK DME 3000-2
Inhaltszusammenfassung für SICK DME 3000-2
- Seite 1 E n t f e r n u n g s - M e s s g e r ä t D i s t a n c e M e a s u r i n g D e v i c e D M E 3 0 0 0 - 2 P r o f i b u s...
-
Seite 2: Inhaltsverzeichnis
Seite 2 DME 3000-2 _ _P Software 1.1 1 Inhalt Inhalt..............................2 Einführung ............................4 Benutzerhinweis ........................4 Geräteübersicht ........................4 Montage und Verdrahtungshinweise..................4 Inbetriebnahme ..........................5 Parametrierung ........................5 Menüführung ...........................6 Hauptmenü ..........................6 Parametrierung der Schnittstellen (INTERFACE)..............6 4.2.1 PROFIBUS .........................6 4.2.2 DISPLAY ..........................6 4.2.2.1 OFFSET ..........................6 4.2.3... - Seite 3 DME 3000-2 _ _P Seite 3 Software 1.1 4.2.10.6 SERIENNUMMER......................12 4.2.10.7 RESET .........................12 Fehlerbehebung ..........................13 Plausibilitätsmeldung P ......................13 Servicemeldung S ........................13 Fehlercode Anzeige .......................13 Technische Daten .........................14 Code ............................15 Zubehör ............................16 Staubschutztubus........................16 Kühlplatten ..........................16 Peltier-Kühleinheit .........................16 Heizeinheit ..........................17 Halterung ..........................17 Umlenkspiegel........................17...
-
Seite 4: Einführung
Seite 4 DME 3000-2 _ _P Software 1.1 2 Einführung 2.1 Benutzerhinweis Maximale Leistung P 3,4 mW Impulsdauer t 6,8 ns Wellenlänge λ : 650 nm Laserstrahlung! IEC 825 - 1 (1997) Nicht in den Strahl blicken! EN 60 825 - 1 (1997) -
Seite 5: Inbetriebnahme
DME 3000-2 _ _P Seite 5 Software 1.1 3 Inbetriebnahme Beim Anlegen der Versorgungsspannung meldet sich das Gerät mit der Typenbezeichnung im Display (Bild 1): ENTER Bild 1: Anzeige des DME 3000 Nach der Initialisierung schaltet das DME 3000 nach 5 s auf die Anzeige des aktuellen Messwertes um, das Gerät ist betriebsbereit. -
Seite 6: Menüführung
Seite 6 DME 3000-2 _ _P Software 1.1 4 Menüführung siehe Menüübersicht Seite 19 4.1 Hauptmenü Das Hauptmenü bietet folgende Auswahl an: INTERFACE Parametrierung der Schnittstellen SERVICE Inbetriebnahmehilfen, Fehleranzeigen RETURN Zurück zur aktuellen Messwertanzeige / Power On Anzeige 4.2 Parametrierung der Schnittstellen (INTERFACE) Das Untermenü... -
Seite 7: Out1 / Out2
DME 3000-2 _ _P Seite 7 Software 1.1 4.2.3 OUT1 / OUT2 Menü-Oberbegriff zur Konfiguration der Schaltausgänge Q1 und Q2. Auslieferungszustand: LIMIT 1 / 2: 1000 HYST 1 / 2: NORM 1 / 2: Q1, Q2 4.2.3.1 LIMIT 1 / 2 Einstellung des Schaltpunktes in mm-Schritten, LIMIT 1 und LIMIT 2 sind unabhängig voneinander... -
Seite 8: Physikalische Profibus-Anbindung
Seite 8 DME 3000-2 _ _P Software 1.1 4.2.7 Physikalische Profibus-Anbindung 4.2.7.1 Parametrierung Profibus-Slave-Adresse Dieses Menü dient der Einstellung der Profibus-Slave-Adresse. Unter dieser Adresse wird das DME 3000 angesprochen. Jede Adresse darf nur einmal im Netz vergeben werden. Die Profibus-Slave-Adresse kann ebenfalls über die Profibus Schnittstelle eingestellt werden. -
Seite 9: Steckerbelegung
DME 3000-2 _ _P Seite 9 Software 1.1 Die Angaben zur Leitungslänge in Tabelle 2 beziehen sich auf den Kabeltyp A mit folgenden Parametern: 135 bis 165 Ω Wellenwiderstand Kapazitätsbelag < 30 pF / m Schleifenwiderstand 110 Ω / km... -
Seite 10: Profibus Profile
Seite 10 DME 3000-2 _ _P Software 1.1 Belegung Beschreibung Profibus RxD/TxD N Schaltausgang Q1 Profibus RxD/TxD N Profibus RxD/TxD P U5PB Profibus 5 V Versorgungsspg. GNDPB Profibus Versorgungsspg.-GND +18 ... 30 V DC Uv GNDPB Profibus Versorgungsspg.-GND U5PB Profibus 5 V-Versorgungsspg. -
Seite 11: Sick-Profil
DME 3000-2 _ _P Seite 11 Software 1.1 4.2.9.2 SICK-Profil In diesem Profil werden von den 32BIT Eingangsdaten die für den Messwert nicht benötigten höchstwertigen 8BIT zur Übertragung von Warn-, Zustands- und Fehlerinformationen. Aufteilung der Eingangsdaten: BIT0-23: Messwert des DME 3000... -
Seite 12: Align
Seite 12 DME 3000-2 _ _P Software 1.1 4.2.10.2 ALIGN Diese Funktion ist ein Hilfsmittel zur Ermittelung der erreichbaren Genauigkeit auf ein bestimmtes Objekt. Der Betrag der reflektierten Sendestrahlleistung wird in dB angezeigt . Folgende Zuordung gilt circa : Objekt... -
Seite 13: Fehlerbehebung
DME 3000-2 _ _P Seite 13 Software 1.1 5 Fehlerbehebung Das DME 3000 verfügt über folgende Hilfen zur Fehlersuche bzw. -vermeidung: Menü ERRORSTATUS (s. Kap. 4.2.10.5) Menü INTERFACESTATUS ( s. Kap. 4.2.10.4) Plausibilitätsmeldung ( s. Kap. 5.1) Servicemeldung (s. Kap. 5.2) Fehlercodeanzeige (s. -
Seite 14: Technische Daten
Seite 14 DME 3000-2 _ _P Software 1.1 6 Technische Daten DME 3000- 211P 411P 212P04 Best.Nr. 1 018 064 1 019 149 1 019 697 Versorgungsspannung DC 18 ... 30 V Grenzwerte verpolsicher Restwelligkeit 5 Vss Leistungsaufnahme < 6 W... -
Seite 15: Code
DME 3000-2 _ _P Seite 15 Software 1.1 DME 3000- 232P Best.Nr. 1 018 958 Versorgungsspannung DC 18 ... 30 V Grenzwerte verpolsicher Restwelligkeit 5 Vss Leistungsaufnahme < 6 W ohne Last Lichtsender Laserdiode (Rotlicht) Laserschutzklasse 3B (IEC 825-1 / EN 60825-1) Maximale Leistung P : 17.5 mW... -
Seite 16: Zubehör
Seite 16 DME 3000-2 _ _P Software 1.1 7 Zubehör 7.1 Staubschutztubus Bestell Nummer 2 014 458 7.2 Kühlplatten Bestell-Nummer 2 014 457 Maßbild siehe Staubschutztubus 7.3 Peltier-Kühleinheit Bestell-Nummer 2 019 912 Versorgungsspannung DC 24 V Stromaufnahme Umgebungstemperatur bis 55 °C... -
Seite 17: Heizeinheit
DME 3000-2 _ _P Seite 17 Software 1.1 7.4 Heizeinheit Bestell-Nummer 2 021 269 Typ: BEF-HE-DME Umgebungstemperatur bis – 38 °C 7.5 Halterung Gelenkhalter Bestell-Nummer 2 015 229 Typ: BEF-GH-DME 7.6 Umlenkspiegel Bestell Nummer 2 016 330 Der Umlenkspiegel ist eine optische Grenzfläche... -
Seite 18: Leitungsdosen
Seite 18 DME 3000-2 _ _P Software 1.1 7.7 Leitungsdosen 7.7.1 Profibus-Anschlussleitung Bestellnummer: 2 021 463 7.7.2 Profibus-Leitungsdose Bestellnummer: 6 021 353 7.7.3 Profibus-Leitungsstecker Bestell Nummer: 6 021 354 7.7.4 Profibus-Abschlusswiderstand Bestell Nummer: 6 021 156 7.7.5 Profibus-Leitung, Meterware Bestell Nummer: 6 021 355... -
Seite 19: Menüübersicht (Ausklappseite 1)
DME 3000-2 _ _P Seite 19 Software 1.1 8 Menüübersicht (Ausklappseite 1) INTERFACE DISPLAY OFFSET DIMMER Dark RETN OUT 1 LIMIT 1 50000 HYST 1 NORM 1 Q1 / Q1 RETN OUT 2 LIMIT 2 50000 HYST 1 NORM 2... -
Seite 20: Maßbild
Seite 20 DME 3000-2 _ _P Software 1.1 9 Maßbild... -
Seite 21: Anhang
DME 3000-2 _ _P Seite 21 Software 1.1 10 Anhang 10.1 Profibus Encoder-Profil Klasse 1 Anmerkung: Octet ist die in der Profibus-Literatur (z.B. Encoder Profil) verwendete Bezeichnung für ein Byte innerhalb eines Profibus-DP Telegramms. Octet Nummer 1 entspricht Byte Nummer 0 in der SPC3- Dokumentation. -
Seite 22: Ddlm_Set_Prm Operating Parameters
Seite 22 DME 3000-2 _ _P Software 1.1 10.1.4 DDLM_Set_Prm Operating Parameters Octet Type Output bool Code Sequenz (CW/XCW) bool Class 2 Functionality (on/off) bool Commissioning diag. (on/off), optional bool Scaling function control bool Reserved for future use bool Reserved for future use... - Seite 50 Page 50 DME 3000-2 _ _P Software 1.1...
- Seite 51 DME 3000-2 _ _P Page 51 Software 1.1...
