Abb.57
X23
1
Abb.58
3
2
4
MW-8800N003-6
7706699 - v02 - 20082018

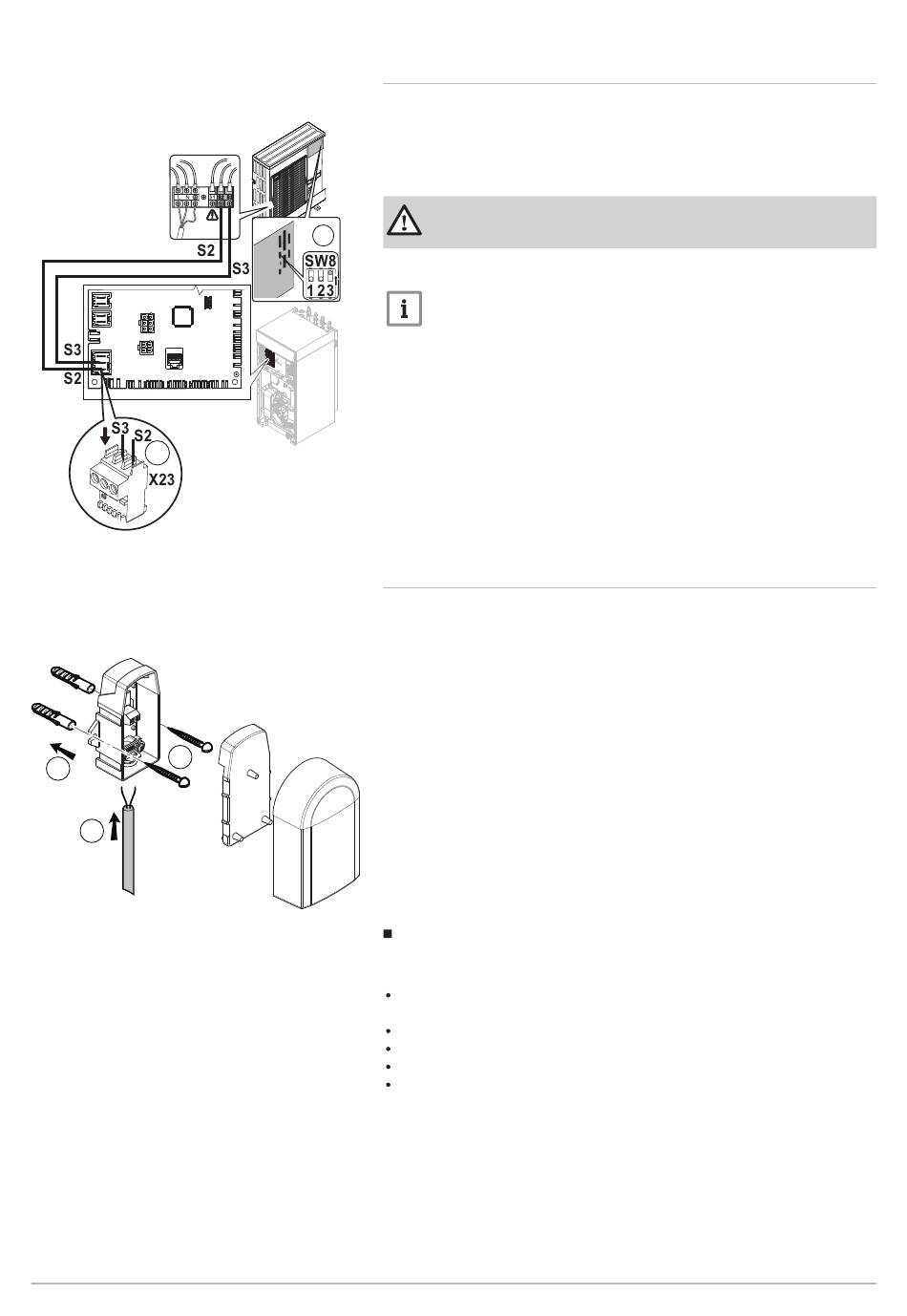

6.8.8 Anschluss des Außenmodul-Bus
1. Den Außenmodul-Bus zwischen den Klemmen S2 und S3 auf der
Klemmleiste X23 der Hauptleiterplatte EHC–04 des Innenmoduls
anschließen.
2. Den Schalter SW8–3 (außer bei AWHP 4.5 MR) für die Außenmodul-
Leiterplatte auf ON stellen.
Gefahr!
An S1 nichts anschließen.
2
3. Die Wartungsabdeckung wieder anbringen.
Wichtig:
Das Außenmodul muss eine separate Stromversorgung und einen
eigenen Leistungsschutzschalter haben.
MW-3000493-01
6.8.9 Anbringen des Außentemperaturfühlers
1. Einen empfehlungsgemäßen Aufstellungsort für den
Außentemperaturfühler wählen.
2. Die beiden mit dem Fühler gelieferten Dübel anbringen.
Dübeldurchmesser 4 mm/Bohrerdurchmesser 6 mm
3. Den Fühler mit den mitgelieferten Schrauben befestigen
(Durchmesser 4 mm).
4. Das Kabel an den Außentemperaturfühler anschließen.
Empfohlene Montageorte
Den Außenfühler an einer Stelle mit folgenden Eigenschaften anbringen:
An einer Außenwand des zu beheizenden Bereichs, möglichst an einer
Nordwand.
In mittlerer Höhe der Wand des zu beheizenden Gebäudeabschnitts.
Den Wettereinflüssen ausgesetzt.
Geschützt vor direkter Sonneneinstrahlung.
Leicht zugänglich.
6 Installation
SYSMGR PBS-iFS2 55
