3. Die obere Abdeckung anheben.
4. Die Frontverkleidung durch festes Ziehen an beiden Seiten nach
unten klappen.
5. Die Frontverkleidung durch festes Ziehen nach oben abnehmen.
6. Den Halter des Schaltfeldmoduls anheben und umdrehen.
7. Den Halter des Schaltfeldmoduls nach vorn klappen und in eine
horizontale Position hängen.
Wichtig:
Das Bedienfeldmodul gut festhalten, um die Kabelverbindungen
im Bedienfeldmodul nicht herauszuziehen oder zu unterbrechen.
8. Zum Zusammenbau des Gerätes die Teile in umgekehrter
Reihenfolge wieder einbauen.
6.4.4
Vertauschen der Öffnungsrichtung der Bedienfeldklappe
Bei Auslieferung öffnet sich die Zugangsklappe zum Bedienfeld nach links.
Um die Klappe nach rechts öffnen zu können, wie folgt vorgehen:
1. Die obere Abdeckung aufschrauben und die Bedienfeldklappe
entfernen, um auf das Bedienfeld zuzugreifen.
Verweis:
Das Innenmodul zerlegen.

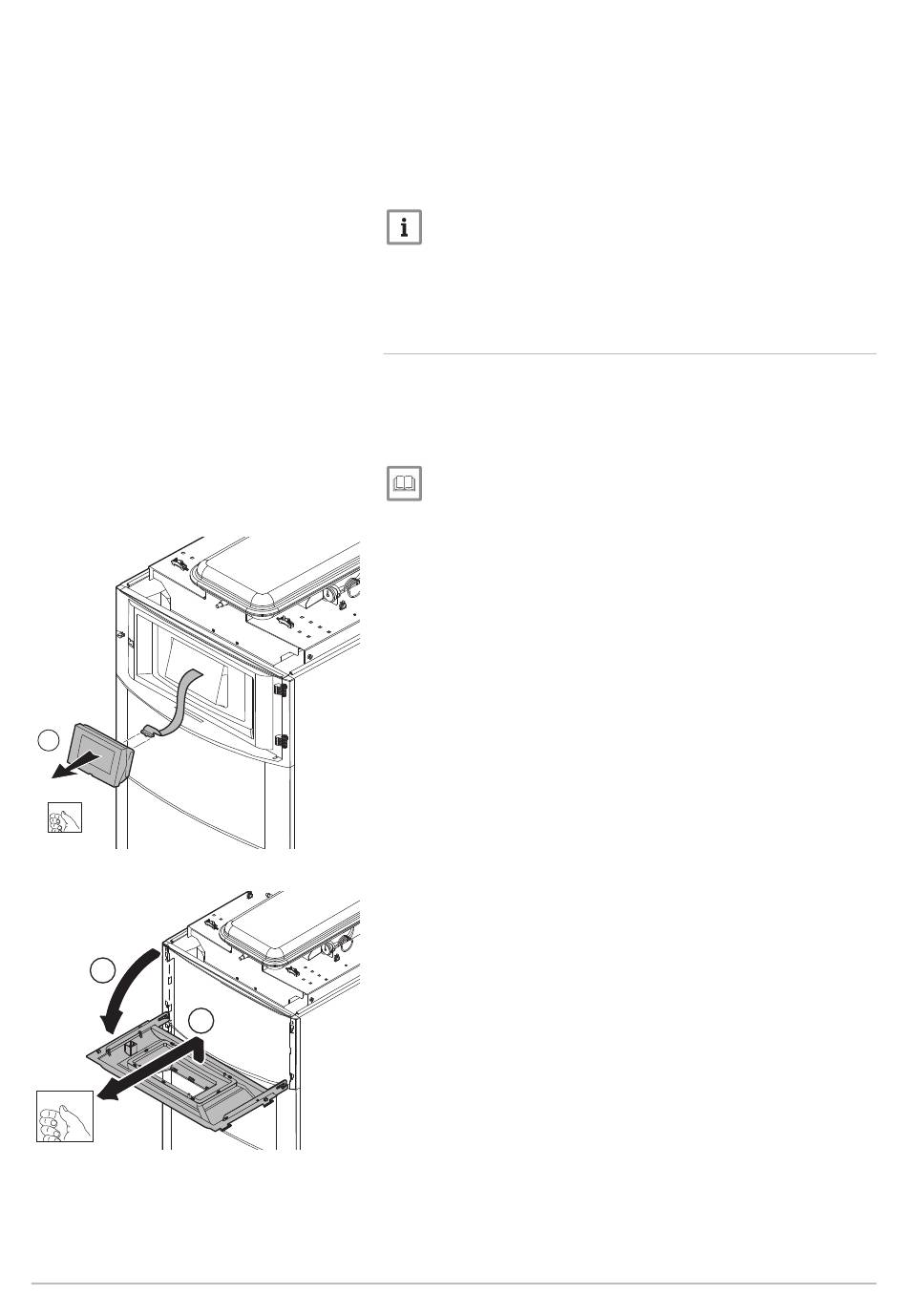

2. Das Bedienteilhalter aus seinem Gehäuse nehmen und vom Kabel
trennen.
MW-3000466-01
3. Den Regelungshalter anheben und drehen.
4. Die Bedienfeldhalterung abnehmen.
MW-3000472-01
6 Installation
