2 Über dieses Handbuch

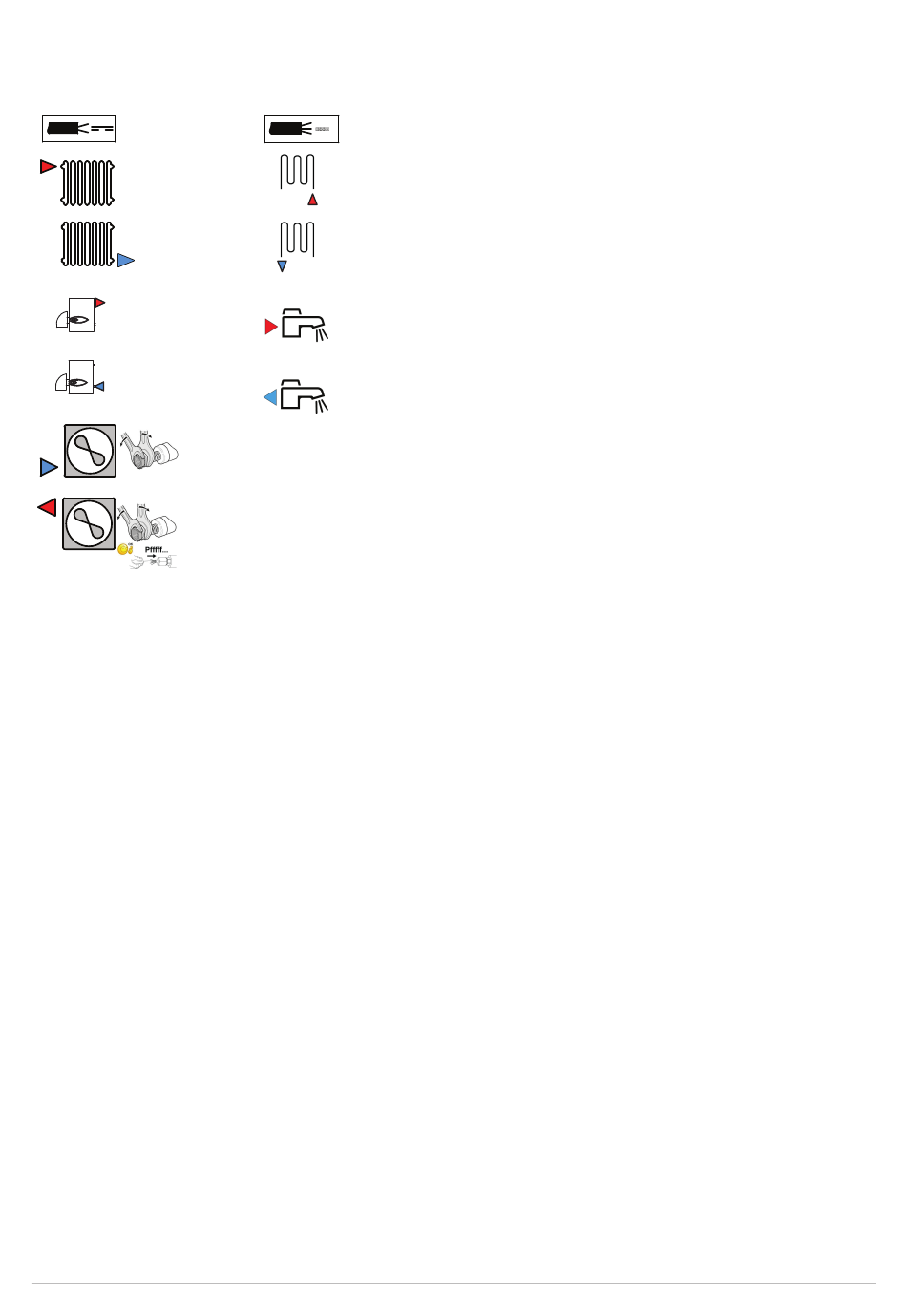

Abb.2 Auf dem Anschlussschild
verwendete Symbole
1
G1"
3
A
G1" 5
A
7
G3/4"
G3/4"
9
3/8"
34-42 Nm
5/8"
69-82 Nm
12 SYSMGR PBS-iFS2
2
G1"
4
B
6
G1"
B
G3/4"
8
G3/4"
10
11
12
MW-3000554-02
1 Fühlerkabel – niedrige Spannung
2 Netzkabel 230 V / 400 V
3 Heizkreis Vorlauf
4 Vorlauf Kreis B
5 Heizkreis Rücklauf
6 Rücklauf Kreis B (optional)
7 Rücklauf vom Zusatzheizkessel
8 Warmwasserausgang
9 Vorlauf zum Zusatzheizkessel
10 Kaltwasseranschluss
11 3/8" Kältemittelanschluss – Flüssigkeitsleitung
12 5/8" Kältemittelgasanschluss
7706699 - v02 - 20082018
