6 Installation
Abb.20
2
C
B
A
6.4
Positionierung des Innenmoduls
Abb.21
1 0 0
0
Abb.22
Abb.23
36
SYSMGR PBS-iFS2

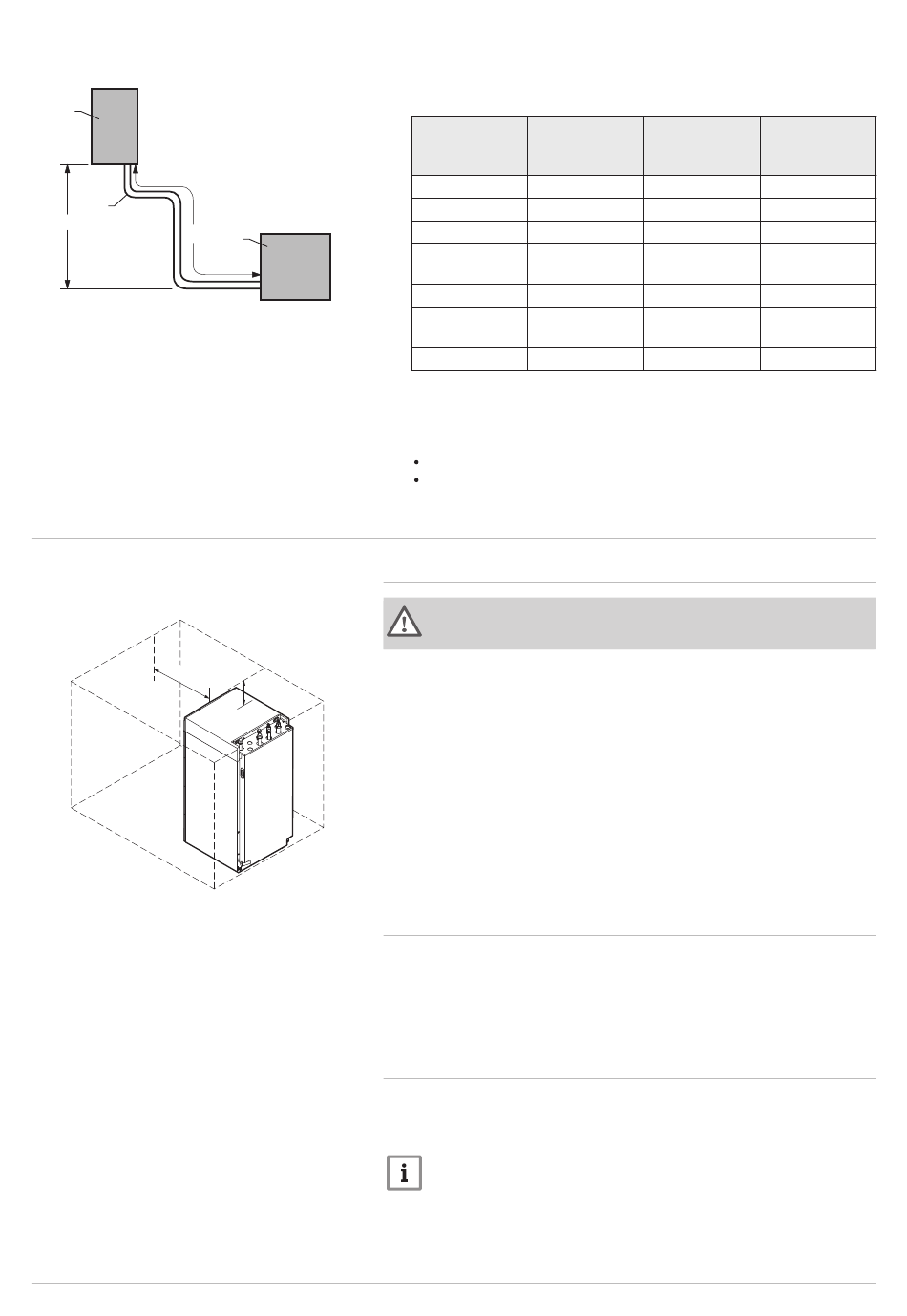

1. Die Abstände A, B und C zwischen dem Innenmodul 1 und dem
1
MW-M001439-2
2. In der Kältemittelleitung zwei Schleifen vorsehen, um die
6.4.1
Um das Innenmodul der Wärmepumpe herum muss genügend Platz
vorhanden sein, so dass ein guter Zugang zum Gerät gewährleistet ist und
0
5 0
die Wartung erleichtert wird.
MW-3000458-01
6.4.2
Das Innenmodul mit den vier einstellbaren Füßen waagerecht ausrichten.
(1)
6.4.3
Zur Vorbereitung der Installation das Gerät öffnen.
1. Die beiden Schrauben der oberen Abdeckung lösen.
2. Die obere Abdeckung nach hinten drücken.
Außenmodul 2 einhalten.
Tab.18
A: Maximale/
minimale Länge
AWHP 4.5 MR
2 bis 30 m
AWHP 6 MR-3
2 bis 40 m
AWHP 8 MR-2
2 bis 40 m
AWHP 11
2 bis 75 m
MR-2
AWHP 11 TR-2 2 bis 75 m
AWHP 16
2 bis 75 m
MR-2
AWHP 16 TR-2 2 bis 75 m
Störungsgefahr zu mindern.
Wenn die Kältemittelleitungen kürzer als 2 m sind, können Störungen
auftreten:
Funktionelle Störungen aufgrund einer Überfüllung mit Kältemittel,
Geräuschentwicklung durch die Zirkulation des Kältemittels.
Ausreichend Platz für das Innenmodul vorsehen
Warnung!
Das Gerät nicht in einem Schrank aufstellen.
Ausrichten des Innenmoduls
Einstellbereich: 0 bis 20 mm
Mindestanforderung: den Fuß um mindestens 10 mm verlängern.
Zerlegen des Innenmoduls.
Wichtig:
Die beiden Zahnscheiben nicht verlieren. Beim Wiedereinbau der
oberen Abdeckung dienen die Zahnscheiben dazu die Einheit zu
erden.
B: Maximaler
C: Maximale
Höhenunter
Anzahl von
schied
Winkelstücken
30 m
10
30 m
15
30 m
15
30 m
15
30 m
15
30 m
15
30 m
15
7706699 - v02 - 20082018
