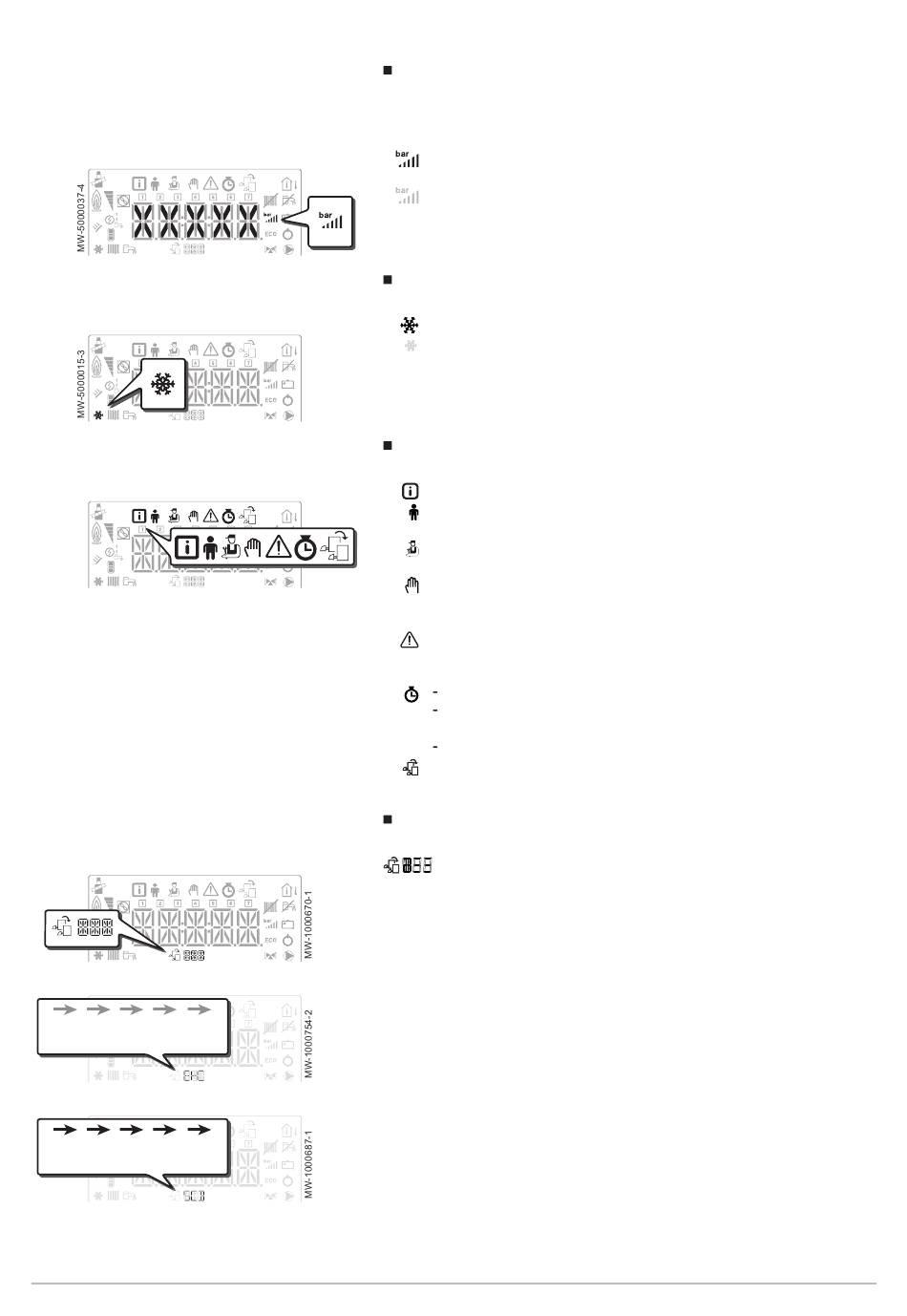

8 Bedienung
Abb.81
Abb.82
Abb.83
Abb.84
Abb.85
...EHC / --04...
Abb.86
...SCB / 04- / B...
70
SYSMGR PBS-iFS2
Wasserdruck in der Anlage
Das Bildschirm wechselt zwischen Wasserdruck in der Anlage und
gemessener Vorlauftemperatur.
Nicht blinkendes Symbol: wird angezeigt, wenn der Wasserdruck
der Anlage angezeigt wird
Blinkendes Symbol: Druck in der Anlage zu niedrig
XXX Wert des Drucks in der Anlage (in bar) oder Vorlauftemperatur (in
°C)
Kühlmodus
Nicht blinkendes Symbol: Kühlmodus ein
Blinkendes Symbol: wartende Kühlanforderung
Menüanzeige
Informations-Menü: Zeigt die Messwerte und den Gerätestatus an
Benutzer-Menü: Gibt Zugriff auf die Parameter der
Benutzereinstellungen
Fachhandwerker-Menü: Gibt Zugriff auf die Parameter der
Fachhandwerkereinstellungen
Menü für manuellen Zwangsbetrieb: Das Gerät läuft mit dem
angezeigten Sollwert, die Pumpe läuft und die Dreiwegemischer
werden nicht angesteuert.
Fehlfunktions-Menü: Das Gerät weist eine Fehlfunktion auf. Dieser
Zustand wird durch einen Fehlercode und ein blinkendes Display
angezeigt.
Untermenü ZAHLER
ZEITPROG Untermenü: Zeitprogrammierung für Heizung und
Warmwasserproduktion
Untermenü ZEIT
Platinenauswahl-Menü: Zugriff auf Informationen auf den
angeschlossenen Zusatzplatinen
Anzeige der Leiterplattennamen
Der Name der Leiterplatte, deren Parameter angezeigt werden,
läuft mit 3 Zeichen über den Bildschirm..
Zentraleinheit-Leiterplatte EHC-04: ungemischter Kreis und Warmwasser
Zusatzleiterplatte SCB-04 : 2. Kreis
7706699 - v02 - 20082018
