6.5 Aufstellen des Außenmoduls
38 SYSMGR PBS-iFS2

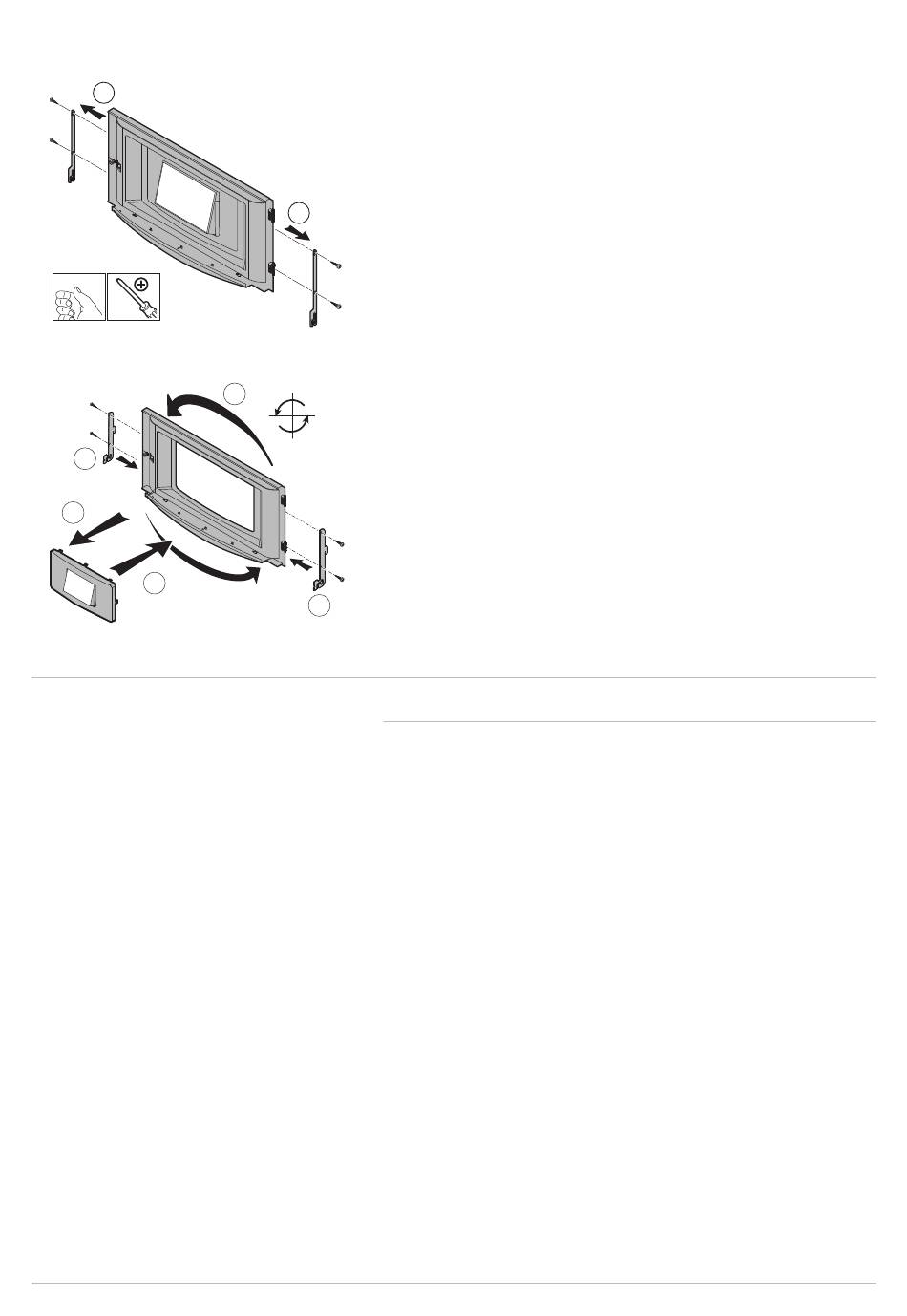

5. Die 4 seitlichen Befestigungsschrauben lösen und die seitlichen
5
MW-3000469-01
6. Den Bedienteilhalter ausclipsen.
7. Den Bedienteilhalter um 180° drehen und wieder anbringen.
7 8. Die Seitenhaken und die Schrauben wieder anbringen.
180°
9. Den Bedienteilhalter mit den Klips wieder befestigen.
10. Die Bedienfeldklappe an der rechten Seite wieder anbringen.
8
MW-3000470-01
6.5.1
Um eine optimale Leistung zu gewährleisten, sind Mindestabstände zur
Wand erforderlich.
Haken entfernen.
Ausreichend Platz für das Außenmodul vorsehen
