6 Installation

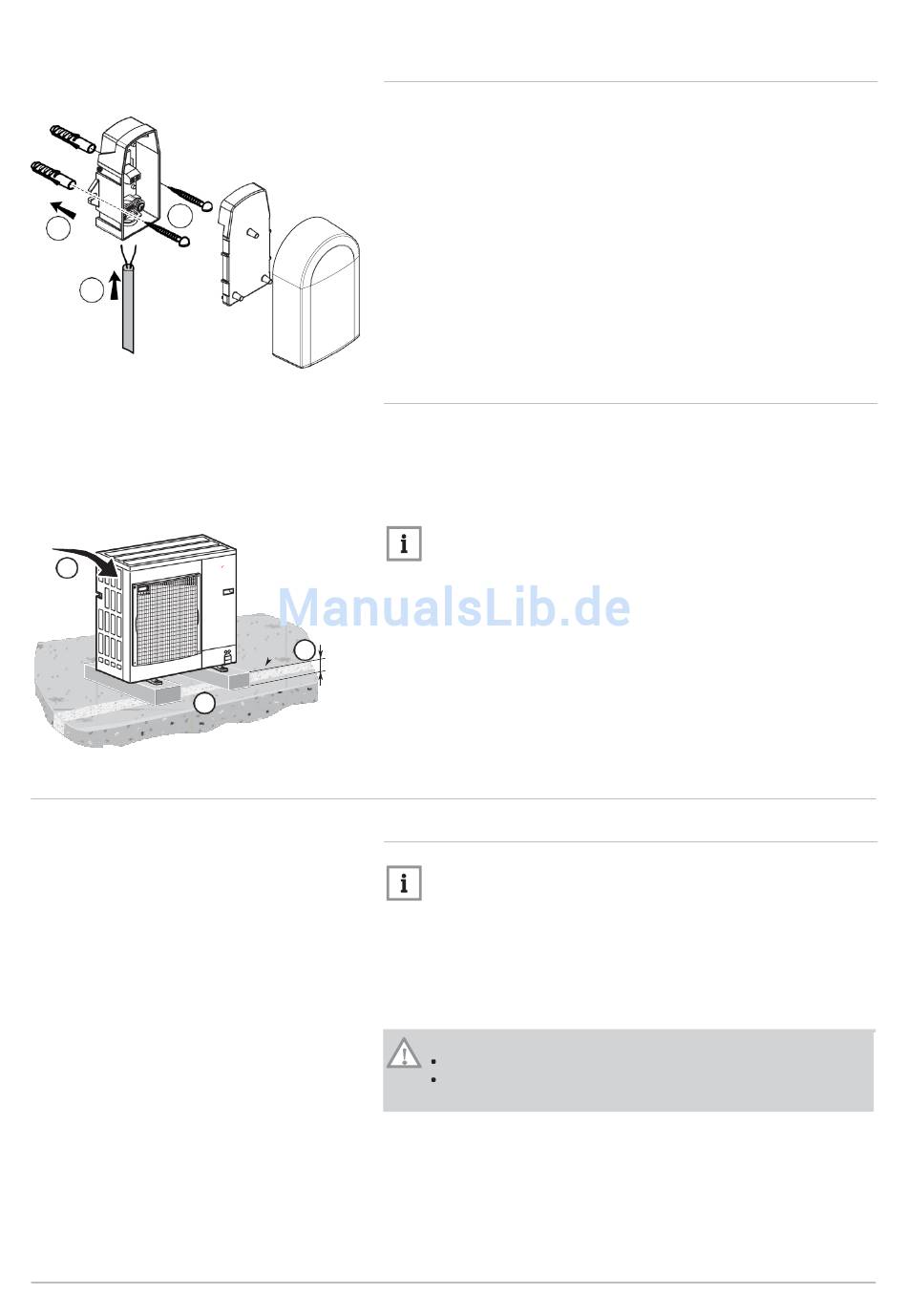

Abb.47 Montage des Außenfühlers
2
1
3
MW-8800N003-5
Abb.48 Installation des Außenmoduls auf
dem Boden
3
2
6.3 Hydraulische Anschlüsse
58 PBS-i
6.2.2
1. Die 2 Stopfen anbringen, die mit dem Fühler geliefert werden
(Durchmesser 4 mm).
2. Den Fühler mit den mitgelieferten Schrauben befestigen (Durchmes­
ser 4 mm).
3. Den Fühler an die Wärmepumpe anschließen.
6.2.3
1. Das Gerät auf einer festen und stabilen Struktur aufstellen, die ihr
Gewicht tragen kann.
2. Das Gerät 200 mm über dem Boden auf einem Betonsockel aufstel­
len.
3. Eine Abflussrinne mit einem Kiesbett vorsehen.
Hinweis:
Den als Zubehör erhältlichen Bodenhaltersatz verwenden: Kollo
EH112.
1
200
MW-M001452-3
6.3.1
Hinweis:
Um die Wartung und die Zugänglichkeit der verschiedenen Kom­
ponenten des Moduls sicherzustellen, wurde die hydraulische Ver­
rohrung absichtlich mit etwas Spiel konstruiert. Dieses Spiel ist er­
forderlich und korrekt umgesetzt. Diese Konzeption der Verroh­
rung garantiert die Dichtheit des Produkts.
1. Einen 400 µm-Filter am Heizungsrücklauf des Innenmoduls installie­
ren (vorgeschrieben): Separates Kollo EH61.
Vorsicht!
2. Den Filter mindestens einmal jährlich reinigen.
Außentemperaturfühler anbringen
Befestigung des Außenmoduls auf dem Boden

Anschluss des Innenmoduls

Die Montagerichtung des Filters beachten.
Zwischen Innenmodul und Heizkreis Entleerungshähne vorse­
hen.
