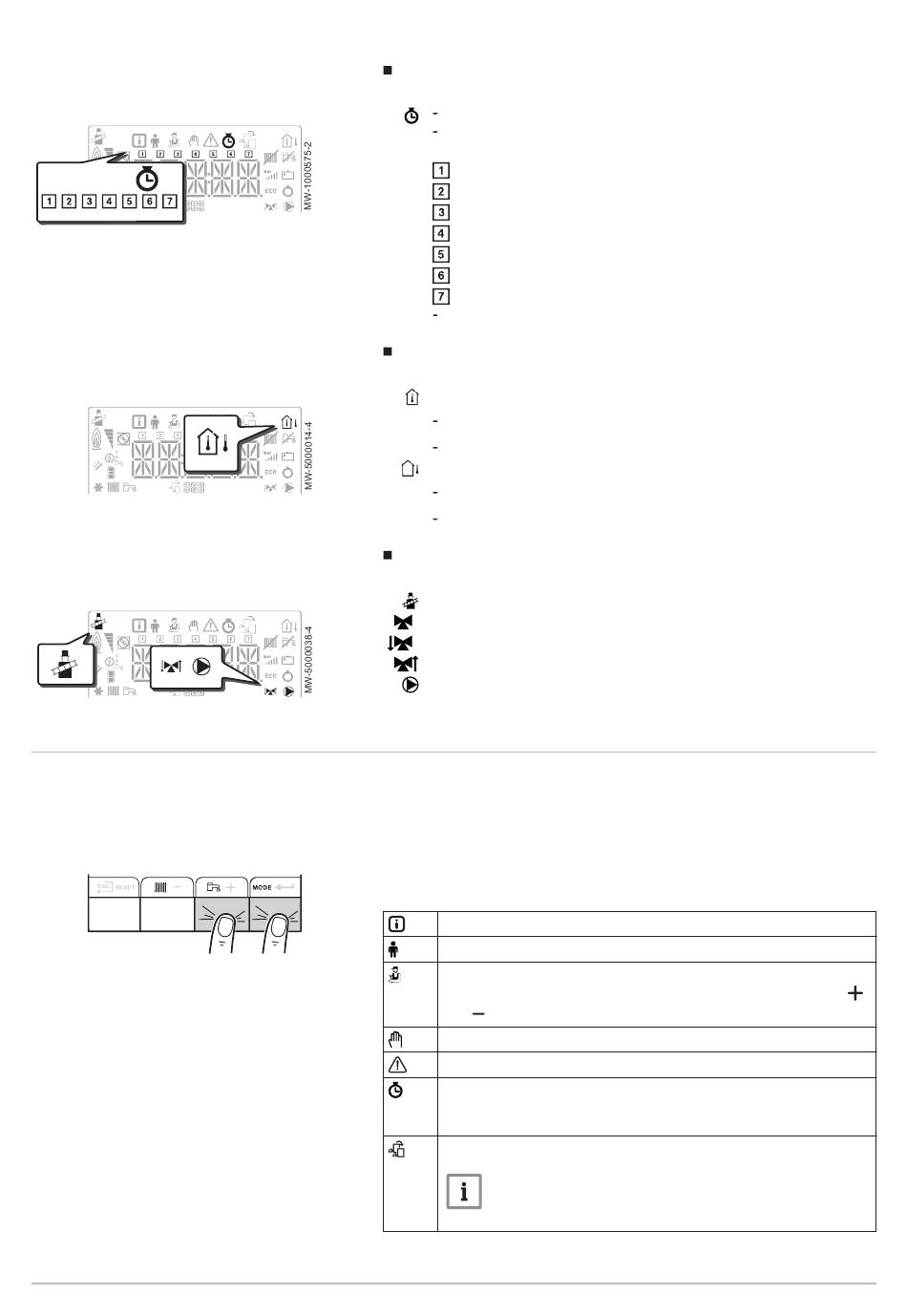

Abb.87
Abb.88
Abb.89
8.2
Navigation in den Menüs
Abb.90
MW-2000369-1
7706699 - v02 - 20082018
ZAHLER / ZEITPROG / ZEIT Untermenüs
ZAHLER Untermenü (CNT)
ZEITPROG Untermenü: Zeitprogrammierung für Heizung und
Warmwasserproduktion (CIRC A, CIRC B, ECS)
Tagesprogramm für Montag
Tagesprogramm für Dienstag
Tagesprogramm für Mittwoch
Tagesprogramm für Donnerstag
Tagesprogramm für Freitag
Tagesprogramm für Samstag
Tagesprogramm für Sonntag
ZEIT Untermenü (CLK)
Temperaturfühler
Raumfühler angeschlossen:
konstantes Symbol für WINTER-Betrieb,
blinkendes Symbol für SOMMER-Betrieb.
Außenfühler angeschlossen:
konstantes Symbol für WINTER-Betrieb,
blinkendes Symbol für SOMMER-Betrieb.
Sonstige Informationen
Testmenü: Zwangsbetrieb im Heiz- und Kühlmodus
3-Wege-Mischer angeschlossen
3-Wege-Mischer geschlossen
3-Wege-Mischer geöffnet
Pumpe läuft
Die Hintergrundbeleuchtung für das Schaltfeld-Bildschirm wird beim
Drücken einer beliebigen Taste eingeschaltet.
Wenn 3 Minuten lang keine Taste gedrückt wird, erlischt die
Hintergrundbeleuchtung des Schaltfelds.
Die beiden rechten Tasten gleichzeitig drücken, um die verschiedenen
Menüs aufzurufen:
Tab.49
Verfügbare Menüs
Informationsmenü
Benutzermenü
Fachhandwerkermenü
Der Fachhandwerker muss den Code 0012 mit den Tasten
und
eingeben.
Menü für manuellen Zwangsbetrieb
Störungsmenü
Untermenü ZAHLER
Untermenü ZEITPROG
Untermenü ZEIT
Leiterplattenauswahlmenü
Wichtig:
Das Symbol wird nur angezeigt, wenn eine optio
nale Leiterplatte installiert ist.
8 Bedienung
SYSMGR PBS-iFS2
71
